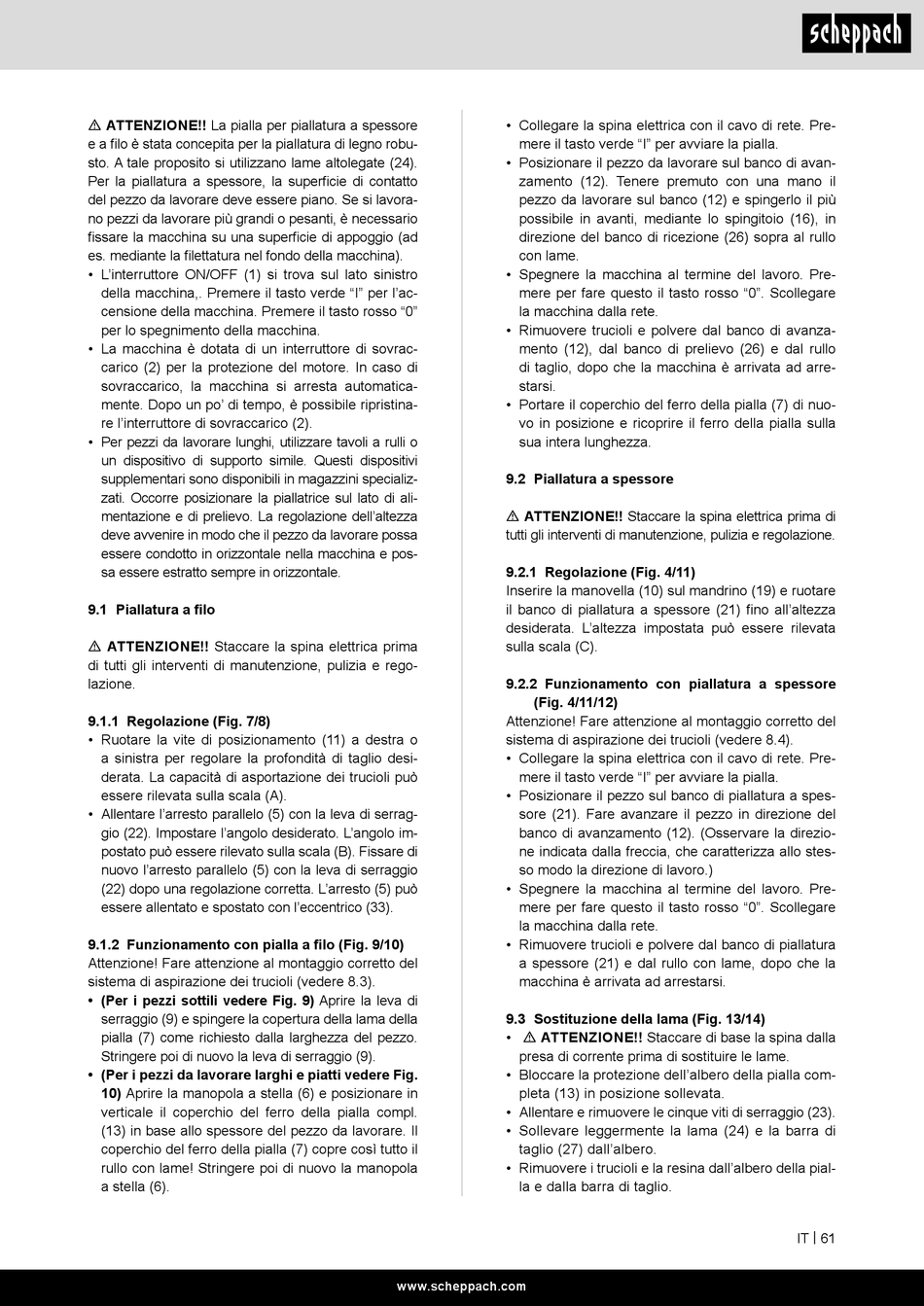

m ATTENZIONE!! La pialla per piallatura a spessore
e a filo è stata concepita per la piallatura di legno robu-
sto. A tale proposito si utilizzano lame altolegate (24).
Per la piallatura a spessore, la superficie di contatto
del pezzo da lavorare deve essere piano. Se si lavora-
no pezzi da lavorare più grandi o pesanti, è necessario
fissare la macchina su una superficie di appoggio (ad
es. mediante la filettatura nel fondo della macchina).
• L'interruttore ON/OFF (1) si trova sul lato sinistro
della macchina,. Premere il tasto verde "I" per l'ac-
censione della macchina. Premere il tasto rosso "0"
per lo spegnimento della macchina.
• La macchina è dotata di un interruttore di sovrac-
carico (2) per la protezione del motore. In caso di
sovraccarico, la macchina si arresta automatica-
mente. Dopo un po' di tempo, è possibile ripristina-
re l'interruttore di sovraccarico (2).
• Per pezzi da lavorare lunghi, utilizzare tavoli a rulli o
un dispositivo di supporto simile. Questi dispositivi
supplementari sono disponibili in magazzini specializ-
zati. Occorre posizionare la piallatrice sul lato di ali-
mentazione e di prelievo. La regolazione dell'altezza
deve avvenire in modo che il pezzo da lavorare possa
essere condotto in orizzontale nella macchina e pos-
sa essere estratto sempre in orizzontale.
9.1 Piallatura a filo
m ATTENZIONE!! Staccare la spina elettrica prima
di tutti gli interventi di manutenzione, pulizia e rego-
lazione.
9.1.1 Regolazione (Fig. 7/8)
• Ruotare la vite di posizionamento (11) a destra o
a sinistra per regolare la profondità di taglio desi-
derata. La capacità di asportazione dei trucioli può
essere rilevata sulla scala (A).
• Allentare l'arresto parallelo (5) con la leva di serrag-
gio (22). Impostare l'angolo desiderato. L'angolo im-
postato può essere rilevato sulla scala (B). Fissare di
nuovo l'arresto parallelo (5) con la leva di serraggio
(22) dopo una regolazione corretta. L'arresto (5) può
essere allentato e spostato con l'eccentrico (33).
9.1.2 Funzionamento con pialla a filo (Fig. 9/10)
Attenzione! Fare attenzione al montaggio corretto del
sistema di aspirazione dei trucioli (vedere 8.3).
• (Per i pezzi sottili vedere Fig. 9) Aprire la leva di
serraggio (9) e spingere la copertura della lama della
pialla (7) come richiesto dalla larghezza del pezzo.
Stringere poi di nuovo la leva di serraggio (9).
• (Per i pezzi da lavorare larghi e piatti vedere Fig.
10) Aprire la manopola a stella (6) e posizionare in
verticale il coperchio del ferro della pialla compl.
(13) in base allo spessore del pezzo da lavorare. Il
coperchio del ferro della pialla (7) copre così tutto il
rullo con lame! Stringere poi di nuovo la manopola
a stella (6).
• Collegare la spina elettrica con il cavo di rete. Pre-
mere il tasto verde "I" per avviare la pialla.
• Posizionare il pezzo da lavorare sul banco di avan-
zamento (12). Tenere premuto con una mano il
pezzo da lavorare sul banco (12) e spingerlo il più
possibile in avanti, mediante lo spingitoio (16), in
direzione del banco di ricezione (26) sopra al rullo
con lame.
• Spegnere la macchina al termine del lavoro. Pre-
mere per fare questo il tasto rosso "0". Scollegare
la macchina dalla rete.
• Rimuovere trucioli e polvere dal banco di avanza-
mento (12), dal banco di prelievo (26) e dal rullo
di taglio, dopo che la macchina è arrivata ad arre-
starsi.
• Portare il coperchio del ferro della pialla (7) di nuo-
vo in posizione e ricoprire il ferro della pialla sulla
sua intera lunghezza.
9.2 Piallatura a spessore
m ATTENZIONE!! Staccare la spina elettrica prima di
tutti gli interventi di manutenzione, pulizia e regolazione.
9.2.1 Regolazione (Fig. 4/11)
Inserire la manovella (10) sul mandrino (19) e ruotare
il banco di piallatura a spessore (21) fino all'altezza
desiderata. L'altezza impostata può essere rilevata
sulla scala (C).
9.2.2 Funzionamento con piallatura a spessore
(Fig. 4/11/12)
Attenzione! Fare attenzione al montaggio corretto del
sistema di aspirazione dei trucioli (vedere 8.4).
• Collegare la spina elettrica con il cavo di rete. Pre-
mere il tasto verde "I" per avviare la pialla.
• Posizionare il pezzo sul banco di piallatura a spes-
sore (21). Fare avanzare il pezzo in direzione del
banco di avanzamento (12). (Osservare la direzio-
ne indicata dalla freccia, che caratterizza allo stes-
so modo la direzione di lavoro.)
• Spegnere la macchina al termine del lavoro. Pre-
mere per fare questo il tasto rosso "0". Scollegare
la macchina dalla rete.
• Rimuovere trucioli e polvere dal banco di piallatura
a spessore (21) e dal rullo con lame, dopo che la
macchina è arrivata ad arrestarsi.
9.3 Sostituzione della lama (Fig. 13/14)
• m ATTENZIONE!! Staccare di base la spina dalla
presa di corrente prima di sostituire le lame.
• Bloccare la protezione dell'albero della pialla com-
pleta (13) in posizione sollevata.
• Allentare e rimuovere le cinque viti di serraggio (23).
• Sollevare leggermente la lama (24) e la barra di
taglio (27) dall'albero.
• Rimuovere i trucioli e la resina dall'albero della pial-
la e dalla barra di taglio.
