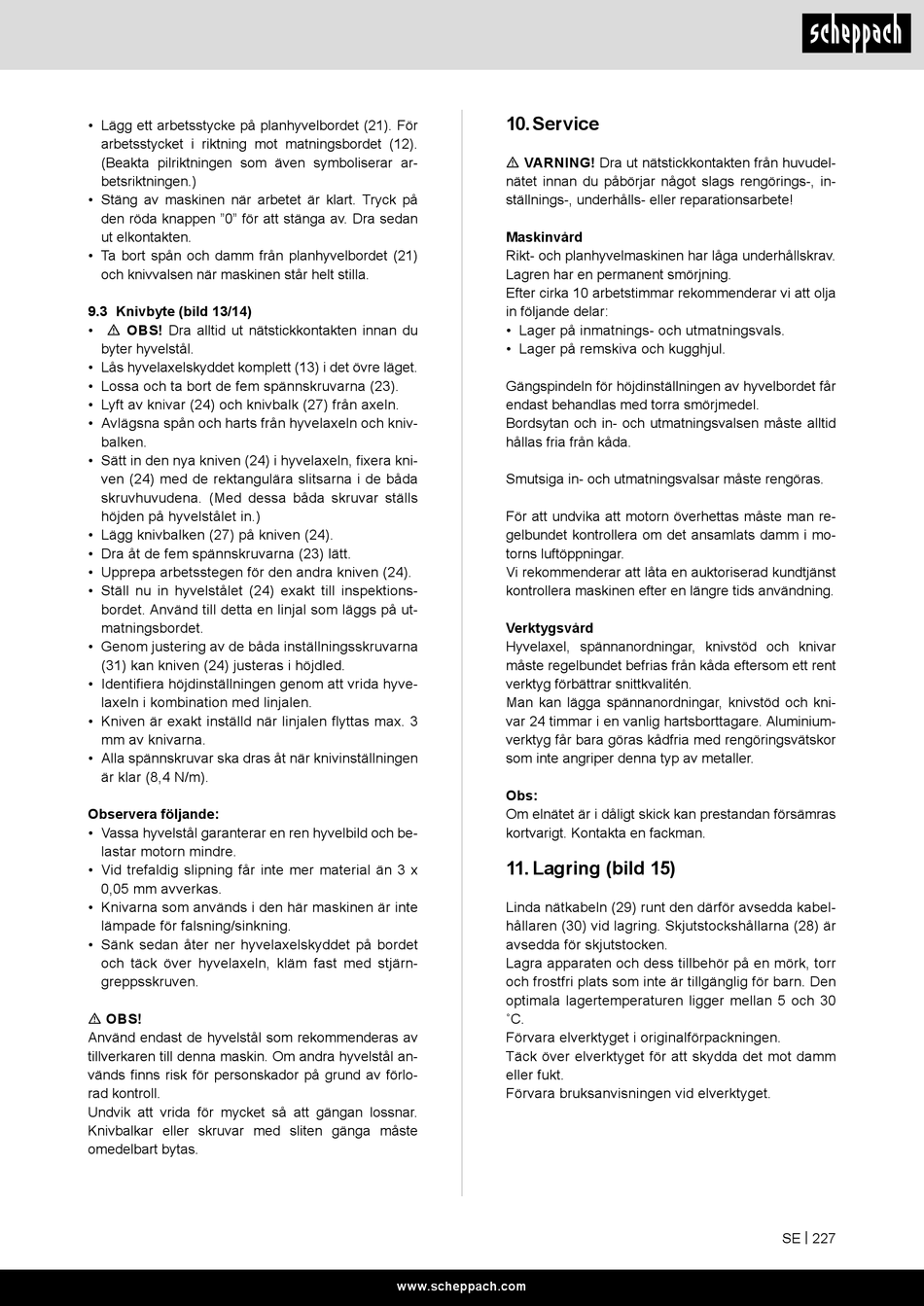

Scheppach HMS1070 Original Bedienungsanleitung Seite 227

• Lägg ett arbetsstycke på planhyvelbordet (21). För
arbetsstycket i riktning mot matningsbordet (12).
(Beakta pilriktningen som även symboliserar ar-
betsriktningen.)
• Stäng av maskinen när arbetet är klart. Tryck på
den röda knappen "0" för att stänga av. Dra sedan
ut elkontakten.
• Ta bort spån och damm från planhyvelbordet (21)
och knivvalsen när maskinen står helt stilla.
9.3 Knivbyte (bild 13/14)
• m OBS! Dra alltid ut nätstickkontakten innan du
byter hyvelstål.
• Lås hyvelaxelskyddet komplett (13) i det övre läget.
• Lossa och ta bort de fem spännskruvarna (23).
• Lyft av knivar (24) och knivbalk (27) från axeln.
• Avlägsna spån och harts från hyvelaxeln och kniv-
balken.
• Sätt in den nya kniven (24) i hyvelaxeln, fixera kni-
ven (24) med de rektangulära slitsarna i de båda
skruvhuvudena. (Med dessa båda skruvar ställs
höjden på hyvelstålet in.)
• Lägg knivbalken (27) på kniven (24).
• Dra åt de fem spännskruvarna (23) lätt.
• Upprepa arbetsstegen för den andra kniven (24).
• Ställ nu in hyvelstålet (24) exakt till inspektions-
bordet. Använd till detta en linjal som läggs på ut-
matningsbordet.
• Genom justering av de båda inställningsskruvarna
(31) kan kniven (24) justeras i höjdled.
• Identifiera höjdinställningen genom att vrida hyve-
laxeln i kombination med linjalen.
• Kniven är exakt inställd när linjalen flyttas max. 3
mm av knivarna.
• Alla spännskruvar ska dras åt när knivinställningen
är klar (8,4 N/m).
Observera följande:
• Vassa hyvelstål garanterar en ren hyvelbild och be-
lastar motorn mindre.
• Vid trefaldig slipning får inte mer material än 3 x
0,05 mm avverkas.
• Knivarna som används i den här maskinen är inte
lämpade för falsning/sinkning.
• Sänk sedan åter ner hyvelaxelskyddet på bordet
och täck över hyvelaxeln, kläm fast med stjärn-
greppsskruven.
m OBS!
Använd endast de hyvelstål som rekommenderas av
tillverkaren till denna maskin. Om andra hyvelstål an-
vänds finns risk för personskador på grund av förlo-
rad kontroll.
Undvik att vrida för mycket så att gängan lossnar.
Knivbalkar eller skruvar med sliten gänga måste
omedelbart bytas.
10. Service
m VARNING! Dra ut nätstickkontakten från huvudel-
nätet innan du påbörjar något slags rengörings-, in-
ställnings-, underhålls- eller reparationsarbete!
Maskinvård
Rikt- och planhyvelmaskinen har låga underhållskrav.
Lagren har en permanent smörjning.
Efter cirka 10 arbetstimmar rekommenderar vi att olja
in följande delar:
• Lager på inmatnings- och utmatningsvals.
• Lager på remskiva och kugghjul.
Gängspindeln för höjdinställningen av hyvelbordet får
endast behandlas med torra smörjmedel.
Bordsytan och in- och utmatningsvalsen måste alltid
hållas fria från kåda.
Smutsiga in- och utmatningsvalsar måste rengöras.
För att undvika att motorn överhettas måste man re-
gelbundet kontrollera om det ansamlats damm i mo-
torns luftöppningar.
Vi rekommenderar att låta en auktoriserad kundtjänst
kontrollera maskinen efter en längre tids användning.
Verktygsvård
Hyvelaxel, spännanordningar, knivstöd och knivar
måste regelbundet befrias från kåda eftersom ett rent
verktyg förbättrar snittkvalitén.
Man kan lägga spännanordningar, knivstöd och kni-
var 24 timmar i en vanlig hartsborttagare. Aluminium-
verktyg får bara göras kådfria med rengöringsvätskor
som inte angriper denna typ av metaller.
Obs:
Om elnätet är i dåligt skick kan prestandan försämras
kortvarigt. Kontakta en fackman.
11. Lagring (bild 15)
Linda nätkabeln (29) runt den därför avsedda kabel-
hållaren (30) vid lagring. Skjutstockshållarna (28) är
avsedda för skjutstocken.
Lagra apparaten och dess tillbehör på en mörk, torr
och frostfri plats som inte är tillgänglig för barn. Den
optimala lagertemperaturen ligger mellan 5 och 30
˚C.
Förvara elverktyget i originalförpackningen.
Täck över elverktyget för att skydda det mot damm
eller fukt.
Förvara bruksanvisningen vid elverktyget.
