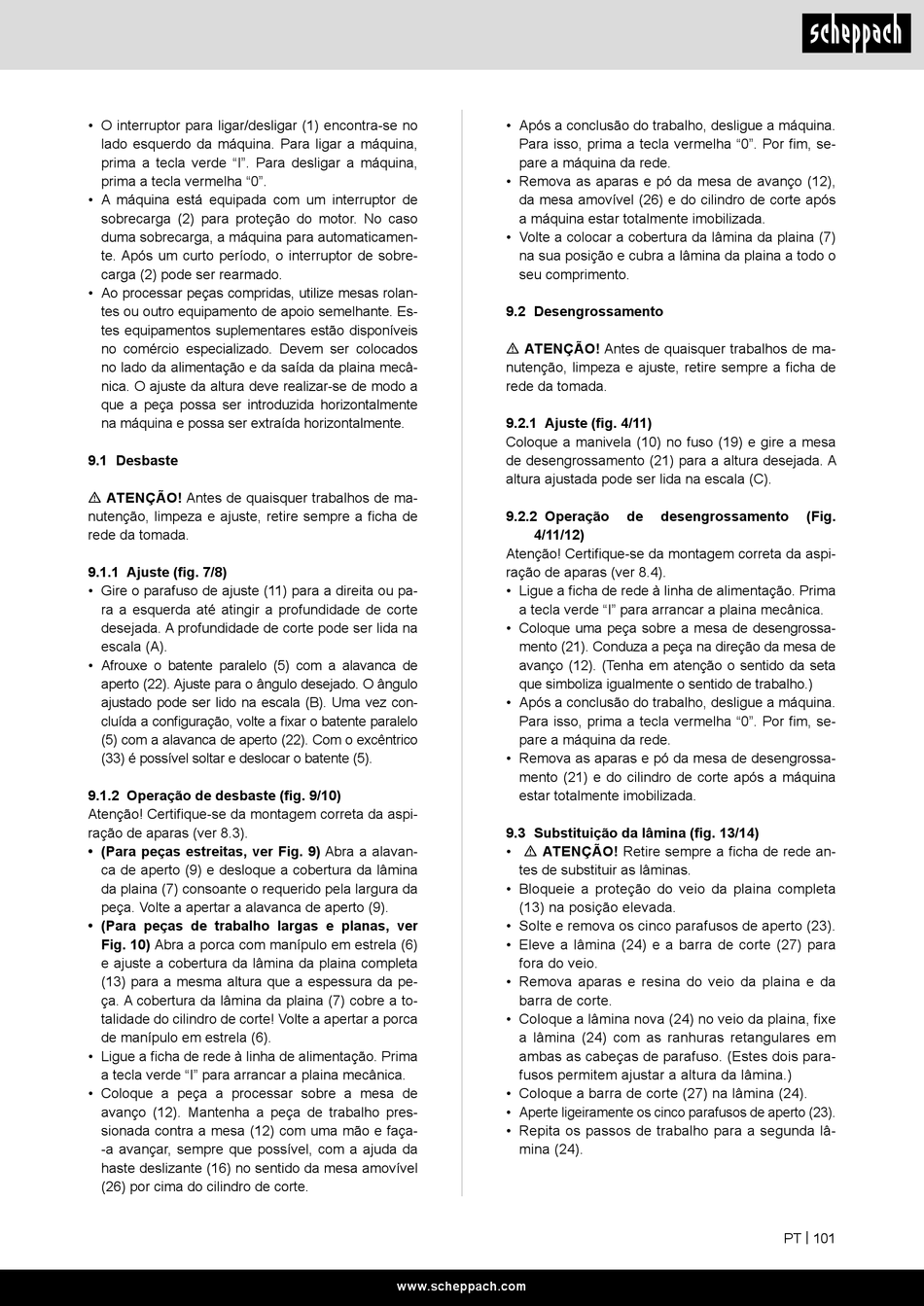

• O interruptor para ligar/desligar (1) encontra-se no
lado esquerdo da máquina. Para ligar a máquina,
prima a tecla verde "I". Para desligar a máquina,
prima a tecla vermelha "0".
• A máquina está equipada com um interruptor de
sobrecarga (2) para proteção do motor. No caso
duma sobrecarga, a máquina para automaticamen-
te. Após um curto período, o interruptor de sobre-
carga (2) pode ser rearmado.
• Ao processar peças compridas, utilize mesas rolan-
tes ou outro equipamento de apoio semelhante. Es-
tes equipamentos suplementares estão disponíveis
no comércio especializado. Devem ser colocados
no lado da alimentação e da saída da plaina mecâ-
nica. O ajuste da altura deve realizar-se de modo a
que a peça possa ser introduzida horizontalmente
na máquina e possa ser extraída horizontalmente.
9.1 Desbaste
m ATENÇÃO! Antes de quaisquer trabalhos de ma-
nutenção, limpeza e ajuste, retire sempre a ficha de
rede da tomada.
9.1.1 Ajuste (fig. 7/8)
• Gire o parafuso de ajuste (11) para a direita ou pa-
ra a esquerda até atingir a profundidade de corte
desejada. A profundidade de corte pode ser lida na
escala (A).
• Afrouxe o batente paralelo (5) com a alavanca de
aperto (22). Ajuste para o ângulo desejado. O ângulo
ajustado pode ser lido na escala (B). Uma vez con-
cluída a configuração, volte a fixar o batente paralelo
(5) com a alavanca de aperto (22). Com o excêntrico
(33) é possível soltar e deslocar o batente (5).
9.1.2 Operação de desbaste (fig. 9/10)
Atenção! Certifique-se da montagem correta da aspi-
ração de aparas (ver 8.3).
• (Para peças estreitas, ver Fig. 9) Abra a alavan-
ca de aperto (9) e desloque a cobertura da lâmina
da plaina (7) consoante o requerido pela largura da
peça. Volte a apertar a alavanca de aperto (9).
• (Para peças de trabalho largas e planas, ver
Fig. 10) Abra a porca com manípulo em estrela (6)
e ajuste a cobertura da lâmina da plaina completa
(13) para a mesma altura que a espessura da pe-
ça. A cobertura da lâmina da plaina (7) cobre a to-
talidade do cilindro de corte! Volte a apertar a porca
de manípulo em estrela (6).
• Ligue a ficha de rede à linha de alimentação. Prima
a tecla verde "I" para arrancar a plaina mecânica.
• Coloque a peça a processar sobre a mesa de
avanço (12). Mantenha a peça de trabalho pres-
sionada contra a mesa (12) com uma mão e faça-
-a avançar, sempre que possível, com a ajuda da
haste deslizante (16) no sentido da mesa amovível
(26) por cima do cilindro de corte.
• Após a conclusão do trabalho, desligue a máquina.
Para isso, prima a tecla vermelha "0". Por fim, se-
pare a máquina da rede.
• Remova as aparas e pó da mesa de avanço (12),
da mesa amovível (26) e do cilindro de corte após
a máquina estar totalmente imobilizada.
• Volte a colocar a cobertura da lâmina da plaina (7)
na sua posição e cubra a lâmina da plaina a todo o
seu comprimento.
9.2 Desengrossamento
m ATENÇÃO! Antes de quaisquer trabalhos de ma-
nutenção, limpeza e ajuste, retire sempre a ficha de
rede da tomada.
9.2.1 Ajuste (fig. 4/11)
Coloque a manivela (10) no fuso (19) e gire a mesa
de desengrossamento (21) para a altura desejada. A
altura ajustada pode ser lida na escala (C).
9.2.2 Operação
4/11/12)
Atenção! Certifique-se da montagem correta da aspi-
ração de aparas (ver 8.4).
• Ligue a ficha de rede à linha de alimentação. Prima
a tecla verde "I" para arrancar a plaina mecânica.
• Coloque uma peça sobre a mesa de desengrossa-
mento (21). Conduza a peça na direção da mesa de
avanço (12). (Tenha em atenção o sentido da seta
que simboliza igualmente o sentido de trabalho.)
• Após a conclusão do trabalho, desligue a máquina.
Para isso, prima a tecla vermelha "0". Por fim, se-
pare a máquina da rede.
• Remova as aparas e pó da mesa de desengrossa-
mento (21) e do cilindro de corte após a máquina
estar totalmente imobilizada.
9.3 Substituição da lâmina (fig. 13/14)
• m ATENÇÃO! Retire sempre a ficha de rede an-
tes de substituir as lâminas.
• Bloqueie a proteção do veio da plaina completa
(13) na posição elevada.
• Solte e remova os cinco parafusos de aperto (23).
• Eleve a lâmina (24) e a barra de corte (27) para
fora do veio.
• Remova aparas e resina do veio da plaina e da
barra de corte.
• Coloque a lâmina nova (24) no veio da plaina, fixe
a lâmina (24) com as ranhuras retangulares em
ambas as cabeças de parafuso. (Estes dois para-
fusos permitem ajustar a altura da lâmina.)
• Coloque a barra de corte (27) na lâmina (24).
• Aperte ligeiramente os cinco parafusos de aperto (23).
• Repita os passos de trabalho para a segunda lâ-
mina (24).
