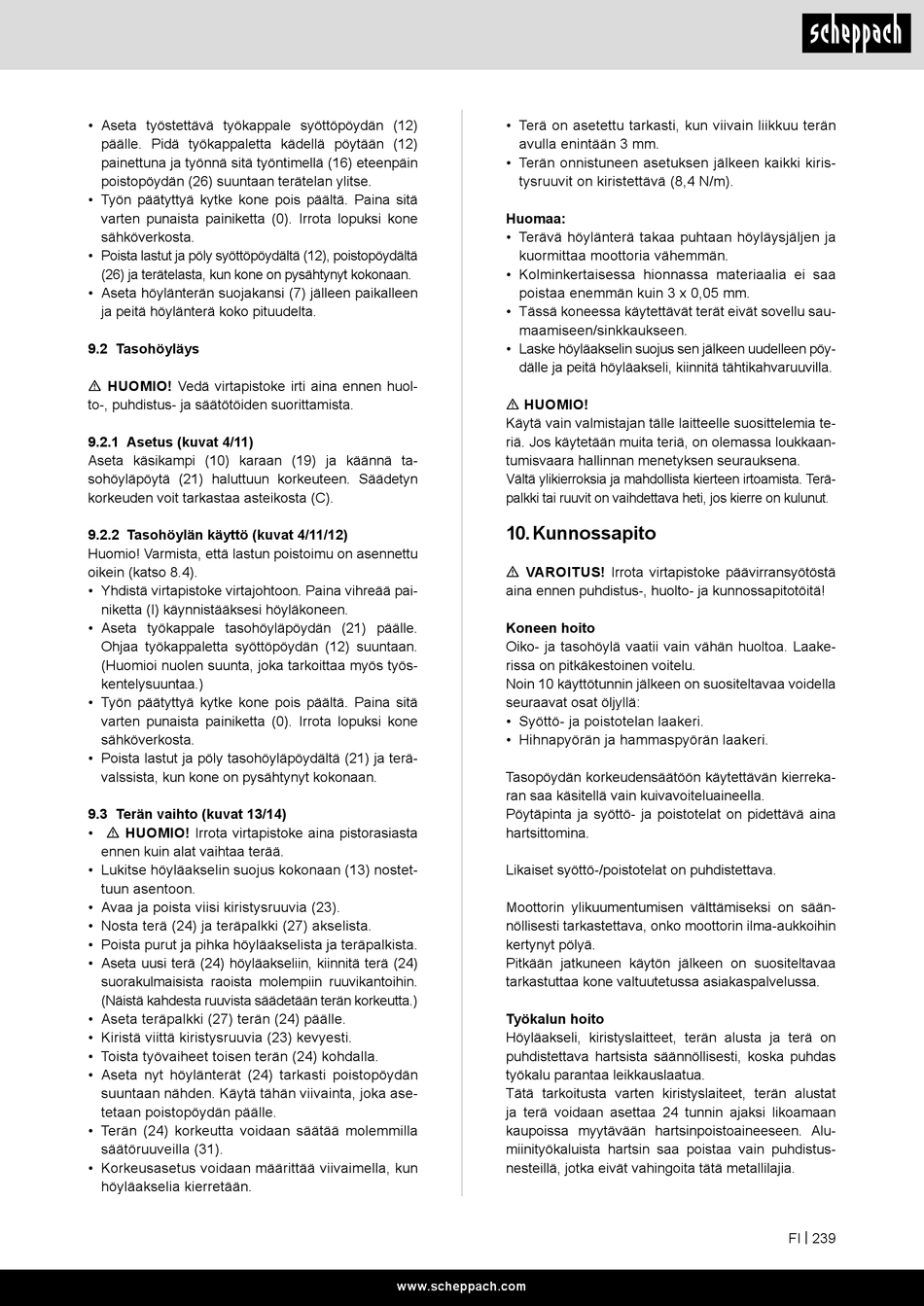

• Aseta työstettävä työkappale syöttöpöydän (12)
päälle. Pidä työkappaletta kädellä pöytään (12)
painettuna ja työnnä sitä työntimellä (16) eteenpäin
poistopöydän (26) suuntaan terätelan ylitse.
• Työn päätyttyä kytke kone pois päältä. Paina sitä
varten punaista painiketta (0). Irrota lopuksi kone
sähköverkosta.
• Poista lastut ja pöly syöttöpöydältä (12), poistopöydältä
(26) ja terätelasta, kun kone on pysähtynyt kokonaan.
• Aseta höylänterän suojakansi (7) jälleen paikalleen
ja peitä höylänterä koko pituudelta.
9.2 Tasohöyläys
m HUOMIO! Vedä virtapistoke irti aina ennen huol-
to-, puhdistus- ja säätötöiden suorittamista.
9.2.1 Asetus (kuvat 4/11)
Aseta käsikampi (10) karaan (19) ja käännä ta-
sohöyläpöytä (21) haluttuun korkeuteen. Säädetyn
korkeuden voit tarkastaa asteikosta (C).
9.2.2 Tasohöylän käyttö (kuvat 4/11/12)
Huomio! Varmista, että lastun poistoimu on asennettu
oikein (katso 8.4).
• Yhdistä virtapistoke virtajohtoon. Paina vihreää pai-
niketta (I) käynnistääksesi höyläkoneen.
• Aseta työkappale tasohöyläpöydän (21) päälle.
Ohjaa työkappaletta syöttöpöydän (12) suuntaan.
(Huomioi nuolen suunta, joka tarkoittaa myös työs-
kentelysuuntaa.)
• Työn päätyttyä kytke kone pois päältä. Paina sitä
varten punaista painiketta (0). Irrota lopuksi kone
sähköverkosta.
• Poista lastut ja pöly tasohöyläpöydältä (21) ja terä-
valssista, kun kone on pysähtynyt kokonaan.
9.3 Terän vaihto (kuvat 13/14)
• m HUOMIO! Irrota virtapistoke aina pistorasiasta
ennen kuin alat vaihtaa terää.
• Lukitse höyläakselin suojus kokonaan (13) nostet-
tuun asentoon.
• Avaa ja poista viisi kiristysruuvia (23).
• Nosta terä (24) ja teräpalkki (27) akselista.
• Poista purut ja pihka höyläakselista ja teräpalkista.
• Aseta uusi terä (24) höyläakseliin, kiinnitä terä (24)
suorakulmaisista raoista molempiin ruuvikantoihin.
(Näistä kahdesta ruuvista säädetään terän korkeutta.)
• Aseta teräpalkki (27) terän (24) päälle.
• Kiristä viittä kiristysruuvia (23) kevyesti.
• Toista työvaiheet toisen terän (24) kohdalla.
• Aseta nyt höylänterät (24) tarkasti poistopöydän
suuntaan nähden. Käytä tähän viivainta, joka ase-
tetaan poistopöydän päälle.
• Terän (24) korkeutta voidaan säätää molemmilla
säätöruuveilla (31).
• Korkeusasetus voidaan määrittää viivaimella, kun
höyläakselia kierretään.
• Terä on asetettu tarkasti, kun viivain liikkuu terän
avulla enintään 3 mm.
• Terän onnistuneen asetuksen jälkeen kaikki kiris-
tysruuvit on kiristettävä (8,4 N/m).
Huomaa:
• Terävä höylänterä takaa puhtaan höyläysjäljen ja
kuormittaa moottoria vähemmän.
• Kolminkertaisessa hionnassa materiaalia ei saa
poistaa enemmän kuin 3 x 0,05 mm.
• Tässä koneessa käytettävät terät eivät sovellu sau-
maamiseen/sinkkaukseen.
• Laske höyläakselin suojus sen jälkeen uudelleen pöy-
dälle ja peitä höyläakseli, kiinnitä tähtikahvaruuvilla.
m HUOMIO!
Käytä vain valmistajan tälle laitteelle suosittelemia te-
riä. Jos käytetään muita teriä, on olemassa loukkaan-
tumisvaara hallinnan menetyksen seurauksena.
Vältä ylikierroksia ja mahdollista kierteen irtoamista. Terä-
palkki tai ruuvit on vaihdettava heti, jos kierre on kulunut.
10. Kunnossapito
m VAROITUS! Irrota virtapistoke päävirransyötöstä
aina ennen puhdistus-, huolto- ja kunnossapitotöitä!
Koneen hoito
Oiko- ja tasohöylä vaatii vain vähän huoltoa. Laake-
rissa on pitkäkestoinen voitelu.
Noin 10 käyttötunnin jälkeen on suositeltavaa voidella
seuraavat osat öljyllä:
• Syöttö- ja poistotelan laakeri.
• Hihnapyörän ja hammaspyörän laakeri.
Tasopöydän korkeudensäätöön käytettävän kierreka-
ran saa käsitellä vain kuivavoiteluaineella.
Pöytäpinta ja syöttö- ja poistotelat on pidettävä aina
hartsittomina.
Likaiset syöttö-/poistotelat on puhdistettava.
Moottorin ylikuumentumisen välttämiseksi on sään-
nöllisesti tarkastettava, onko moottorin ilma-aukkoihin
kertynyt pölyä.
Pitkään jatkuneen käytön jälkeen on suositeltavaa
tarkastuttaa kone valtuutetussa asiakaspalvelussa.
Työkalun hoito
Höyläakseli, kiristyslaitteet, terän alusta ja terä on
puhdistettava hartsista säännöllisesti, koska puhdas
työkalu parantaa leikkauslaatua.
Tätä tarkoitusta varten kiristyslaiteet, terän alustat
ja terä voidaan asettaa 24 tunnin ajaksi likoamaan
kaupoissa myytävään hartsinpoistoaineeseen. Alu-
miinityökaluista hartsin saa poistaa vain puhdistus-
nesteillä, jotka eivät vahingoita tätä metallilajia.
