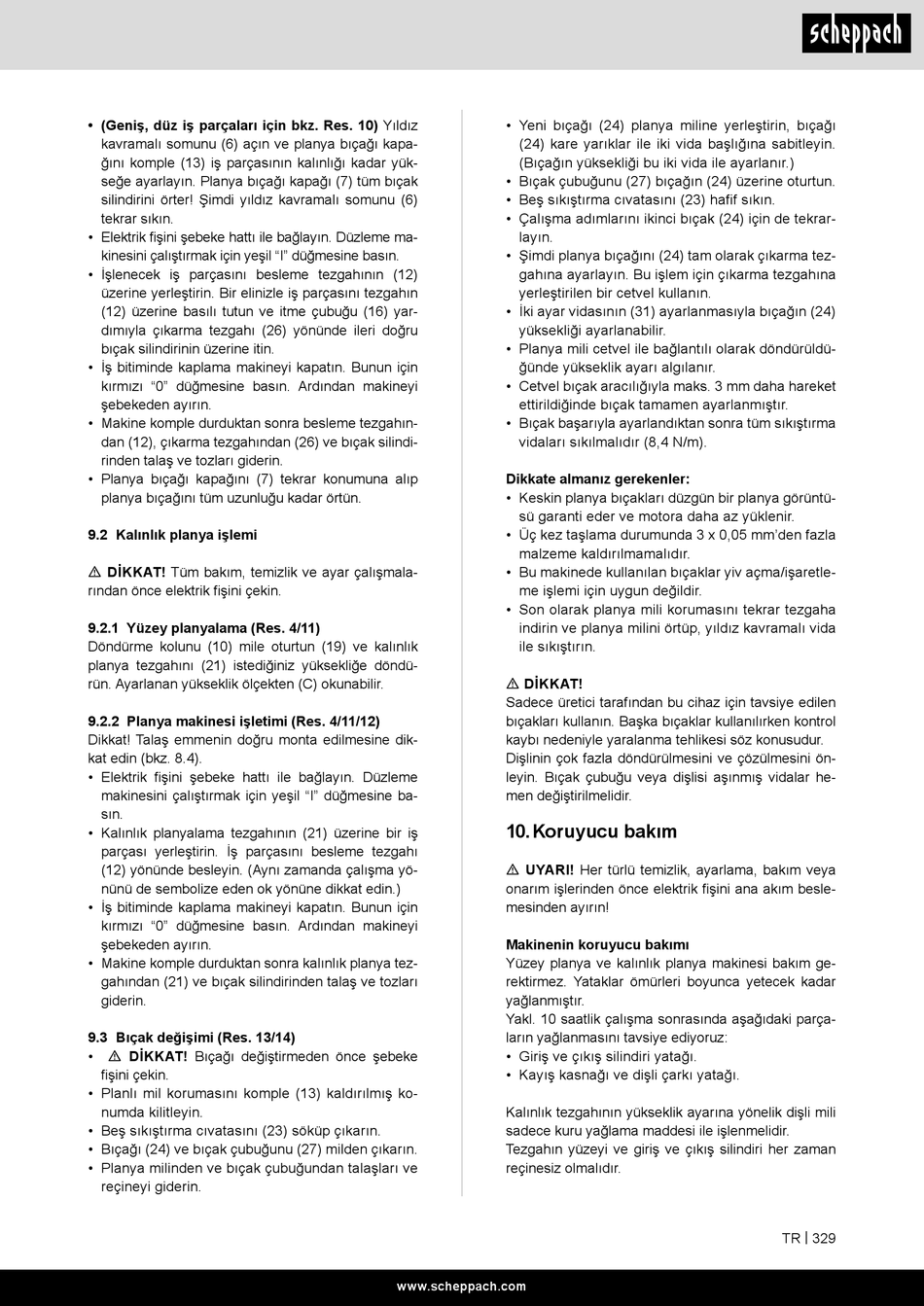

• (Geniş, düz iş parçaları için bkz. Res. 10) Yıldız
kavramalı somunu (6) açın ve planya bıçağı kapa-
ğını komple (13) iş parçasının kalınlığı kadar yük-
seğe ayarlayın. Planya bıçağı kapağı (7) tüm bıçak
silindirini örter! Şimdi yıldız kavramalı somunu (6)
tekrar sıkın.
• Elektrik fişini şebeke hattı ile bağlayın. Düzleme ma-
kinesini çalıştırmak için yeşil "I" düğmesine basın.
• İşlenecek iş parçasını besleme tezgahının (12)
üzerine yerleştirin. Bir elinizle iş parçasını tezgahın
(12) üzerine basılı tutun ve itme çubuğu (16) yar-
dımıyla çıkarma tezgahı (26) yönünde ileri doğru
bıçak silindirinin üzerine itin.
• İş bitiminde kaplama makineyi kapatın. Bunun için
kırmızı "0" düğmesine basın. Ardından makineyi
şebekeden ayırın.
• Makine komple durduktan sonra besleme tezgahın-
dan (12), çıkarma tezgahından (26) ve bıçak silindi-
rinden talaş ve tozları giderin.
• Planya bıçağı kapağını (7) tekrar konumuna alıp
planya bıçağını tüm uzunluğu kadar örtün.
9.2 Kalınlık planya işlemi
m DİKKAT! Tüm bakım, temizlik ve ayar çalışmala-
rından önce elektrik fişini çekin.
9.2.1 Yüzey planyalama (Res. 4/11)
Döndürme kolunu (10) mile oturtun (19) ve kalınlık
planya tezgahını (21) istediğiniz yüksekliğe döndü-
rün. Ayarlanan yükseklik ölçekten (C) okunabilir.
9.2.2 Planya makinesi işletimi (Res. 4/11/12)
Dikkat! Talaş emmenin doğru monta edilmesine dik-
kat edin (bkz. 8.4).
• Elektrik fişini şebeke hattı ile bağlayın. Düzleme
makinesini çalıştırmak için yeşil "I" düğmesine ba-
sın.
• Kalınlık planyalama tezgahının (21) üzerine bir iş
parçası yerleştirin. İş parçasını besleme tezgahı
(12) yönünde besleyin. (Aynı zamanda çalışma yö-
nünü de sembolize eden ok yönüne dikkat edin.)
• İş bitiminde kaplama makineyi kapatın. Bunun için
kırmızı "0" düğmesine basın. Ardından makineyi
şebekeden ayırın.
• Makine komple durduktan sonra kalınlık planya tez-
gahından (21) ve bıçak silindirinden talaş ve tozları
giderin.
9.3 Bıçak değişimi (Res. 13/14)
• m DİKKAT! Bıçağı değiştirmeden önce şebeke
fişini çekin.
• Planlı mil korumasını komple (13) kaldırılmış ko-
numda kilitleyin.
• Beş sıkıştırma cıvatasını (23) söküp çıkarın.
• Bıçağı (24) ve bıçak çubuğunu (27) milden çıkarın.
• Planya milinden ve bıçak çubuğundan talaşları ve
reçineyi giderin.
• Yeni bıçağı (24) planya miline yerleştirin, bıçağı
(24) kare yarıklar ile iki vida başlığına sabitleyin.
(Bıçağın yüksekliği bu iki vida ile ayarlanır.)
• Bıçak çubuğunu (27) bıçağın (24) üzerine oturtun.
• Beş sıkıştırma cıvatasını (23) hafif sıkın.
• Çalışma adımlarını ikinci bıçak (24) için de tekrar-
layın.
• Şimdi planya bıçağını (24) tam olarak çıkarma tez-
gahına ayarlayın. Bu işlem için çıkarma tezgahına
yerleştirilen bir cetvel kullanın.
• İki ayar vidasının (31) ayarlanmasıyla bıçağın (24)
yüksekliği ayarlanabilir.
• Planya mili cetvel ile bağlantılı olarak döndürüldü-
ğünde yükseklik ayarı algılanır.
• Cetvel bıçak aracılığıyla maks. 3 mm daha hareket
ettirildiğinde bıçak tamamen ayarlanmıştır.
• Bıçak başarıyla ayarlandıktan sonra tüm sıkıştırma
vidaları sıkılmalıdır (8,4 N/m).
Dikkate almanız gerekenler:
• Keskin planya bıçakları düzgün bir planya görüntü-
sü garanti eder ve motora daha az yüklenir.
• Üç kez taşlama durumunda 3 x 0,05 mm'den fazla
malzeme kaldırılmamalıdır.
• Bu makinede kullanılan bıçaklar yiv açma/işaretle-
me işlemi için uygun değildir.
• Son olarak planya mili korumasını tekrar tezgaha
indirin ve planya milini örtüp, yıldız kavramalı vida
ile sıkıştırın.
m DİKKAT!
Sadece üretici tarafından bu cihaz için tavsiye edilen
bıçakları kullanın. Başka bıçaklar kullanılırken kontrol
kaybı nedeniyle yaralanma tehlikesi söz konusudur.
Dişlinin çok fazla döndürülmesini ve çözülmesini ön-
leyin. Bıçak çubuğu veya dişlisi aşınmış vidalar he-
men değiştirilmelidir.
10. Koruyucu bakım
m UYARI! Her türlü temizlik, ayarlama, bakım veya
onarım işlerinden önce elektrik fişini ana akım besle-
mesinden ayırın!
Makinenin koruyucu bakımı
Yüzey planya ve kalınlık planya makinesi bakım ge-
rektirmez. Yataklar ömürleri boyunca yetecek kadar
yağlanmıştır.
Yakl. 10 saatlik çalışma sonrasında aşağıdaki parça-
ların yağlanmasını tavsiye ediyoruz:
• Giriş ve çıkış silindiri yatağı.
• Kayış kasnağı ve dişli çarkı yatağı.
Kalınlık tezgahının yükseklik ayarına yönelik dişli mili
sadece kuru yağlama maddesi ile işlenmelidir.
Tezgahın yüzeyi ve giriş ve çıkış silindiri her zaman
reçinesiz olmalıdır.
