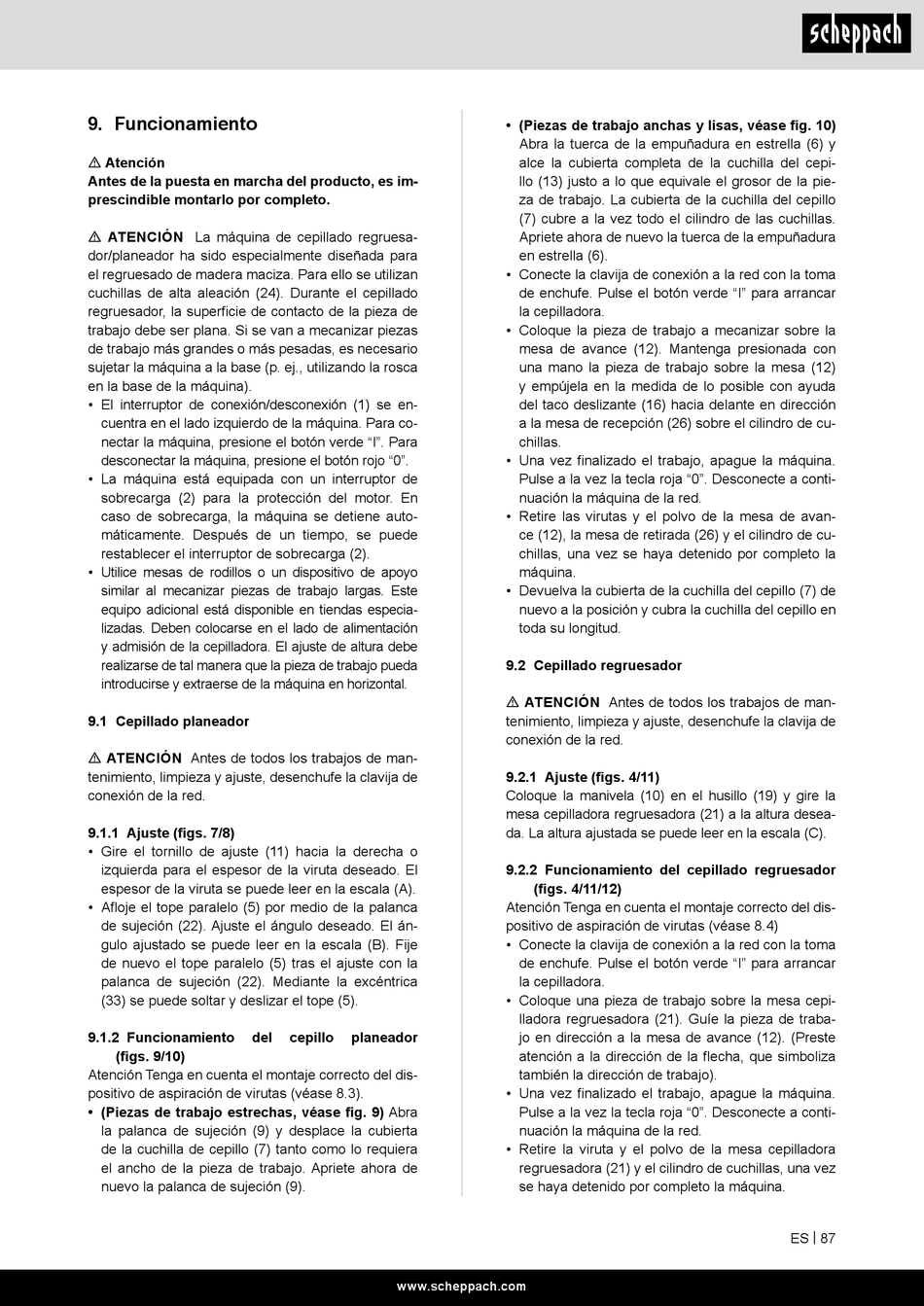

9. Funcionamiento
m Atención
Antes de la puesta en marcha del producto, es im-
prescindible montarlo por completo.
m ATENCIÓN La máquina de cepillado regruesa-
dor/planeador ha sido especialmente diseñada para
el regruesado de madera maciza. Para ello se utilizan
cuchillas de alta aleación (24). Durante el cepillado
regruesador, la superficie de contacto de la pieza de
trabajo debe ser plana. Si se van a mecanizar piezas
de trabajo más grandes o más pesadas, es necesario
sujetar la máquina a la base (p. ej., utilizando la rosca
en la base de la máquina).
• El interruptor de conexión/desconexión (1) se en-
cuentra en el lado izquierdo de la máquina. Para co-
nectar la máquina, presione el botón verde "I". Para
desconectar la máquina, presione el botón rojo "0".
• La máquina está equipada con un interruptor de
sobrecarga (2) para la protección del motor. En
caso de sobrecarga, la máquina se detiene auto-
máticamente. Después de un tiempo, se puede
restablecer el interruptor de sobrecarga (2).
• Utilice mesas de rodillos o un dispositivo de apoyo
similar al mecanizar piezas de trabajo largas. Este
equipo adicional está disponible en tiendas especia-
lizadas. Deben colocarse en el lado de alimentación
y admisión de la cepilladora. El ajuste de altura debe
realizarse de tal manera que la pieza de trabajo pueda
introducirse y extraerse de la máquina en horizontal.
9.1 Cepillado planeador
m ATENCIÓN Antes de todos los trabajos de man-
tenimiento, limpieza y ajuste, desenchufe la clavija de
conexión de la red.
9.1.1 Ajuste (figs. 7/8)
• Gire el tornillo de ajuste (11) hacia la derecha o
izquierda para el espesor de la viruta deseado. El
espesor de la viruta se puede leer en la escala (A).
• Afloje el tope paralelo (5) por medio de la palanca
de sujeción (22). Ajuste el ángulo deseado. El án-
gulo ajustado se puede leer en la escala (B). Fije
de nuevo el tope paralelo (5) tras el ajuste con la
palanca de sujeción (22). Mediante la excéntrica
(33) se puede soltar y deslizar el tope (5).
9.1.2 Funcionamiento del
(figs. 9/10)
Atención Tenga en cuenta el montaje correcto del dis-
positivo de aspiración de virutas (véase 8.3).
• (Piezas de trabajo estrechas, véase fig. 9) Abra
la palanca de sujeción (9) y desplace la cubierta
de la cuchilla de cepillo (7) tanto como lo requiera
el ancho de la pieza de trabajo. Apriete ahora de
nuevo la palanca de sujeción (9).
cepillo planeador
www.scheppach.com
• (Piezas de trabajo anchas y lisas, véase fig. 10)
Abra la tuerca de la empuñadura en estrella (6) y
alce la cubierta completa de la cuchilla del cepi-
llo (13) justo a lo que equivale el grosor de la pie-
za de trabajo. La cubierta de la cuchilla del cepillo
(7) cubre a la vez todo el cilindro de las cuchillas.
Apriete ahora de nuevo la tuerca de la empuñadura
en estrella (6).
• Conecte la clavija de conexión a la red con la toma
de enchufe. Pulse el botón verde "I" para arrancar
la cepilladora.
• Coloque la pieza de trabajo a mecanizar sobre la
mesa de avance (12). Mantenga presionada con
una mano la pieza de trabajo sobre la mesa (12)
y empújela en la medida de lo posible con ayuda
del taco deslizante (16) hacia delante en dirección
a la mesa de recepción (26) sobre el cilindro de cu-
chillas.
• Una vez finalizado el trabajo, apague la máquina.
Pulse a la vez la tecla roja "0". Desconecte a conti-
nuación la máquina de la red.
• Retire las virutas y el polvo de la mesa de avan-
ce (12), la mesa de retirada (26) y el cilindro de cu-
chillas, una vez se haya detenido por completo la
máquina.
• Devuelva la cubierta de la cuchilla del cepillo (7) de
nuevo a la posición y cubra la cuchilla del cepillo en
toda su longitud.
9.2 Cepillado regruesador
m ATENCIÓN Antes de todos los trabajos de man-
tenimiento, limpieza y ajuste, desenchufe la clavija de
conexión de la red.
9.2.1 Ajuste (figs. 4/11)
Coloque la manivela (10) en el husillo (19) y gire la
mesa cepilladora regruesadora (21) a la altura desea-
da. La altura ajustada se puede leer en la escala (C).
9.2.2 Funcionamiento del cepillado regruesador
(figs. 4/11/12)
Atención Tenga en cuenta el montaje correcto del dis-
positivo de aspiración de virutas (véase 8.4)
• Conecte la clavija de conexión a la red con la toma
de enchufe. Pulse el botón verde "I" para arrancar
la cepilladora.
• Coloque una pieza de trabajo sobre la mesa cepi-
lladora regruesadora (21). Guíe la pieza de traba-
jo en dirección a la mesa de avance (12). (Preste
atención a la dirección de la flecha, que simboliza
también la dirección de trabajo).
• Una vez finalizado el trabajo, apague la máquina.
Pulse a la vez la tecla roja "0". Desconecte a conti-
nuación la máquina de la red.
• Retire la viruta y el polvo de la mesa cepilladora
regruesadora (21) y el cilindro de cuchillas, una vez
se haya detenido por completo la máquina.
