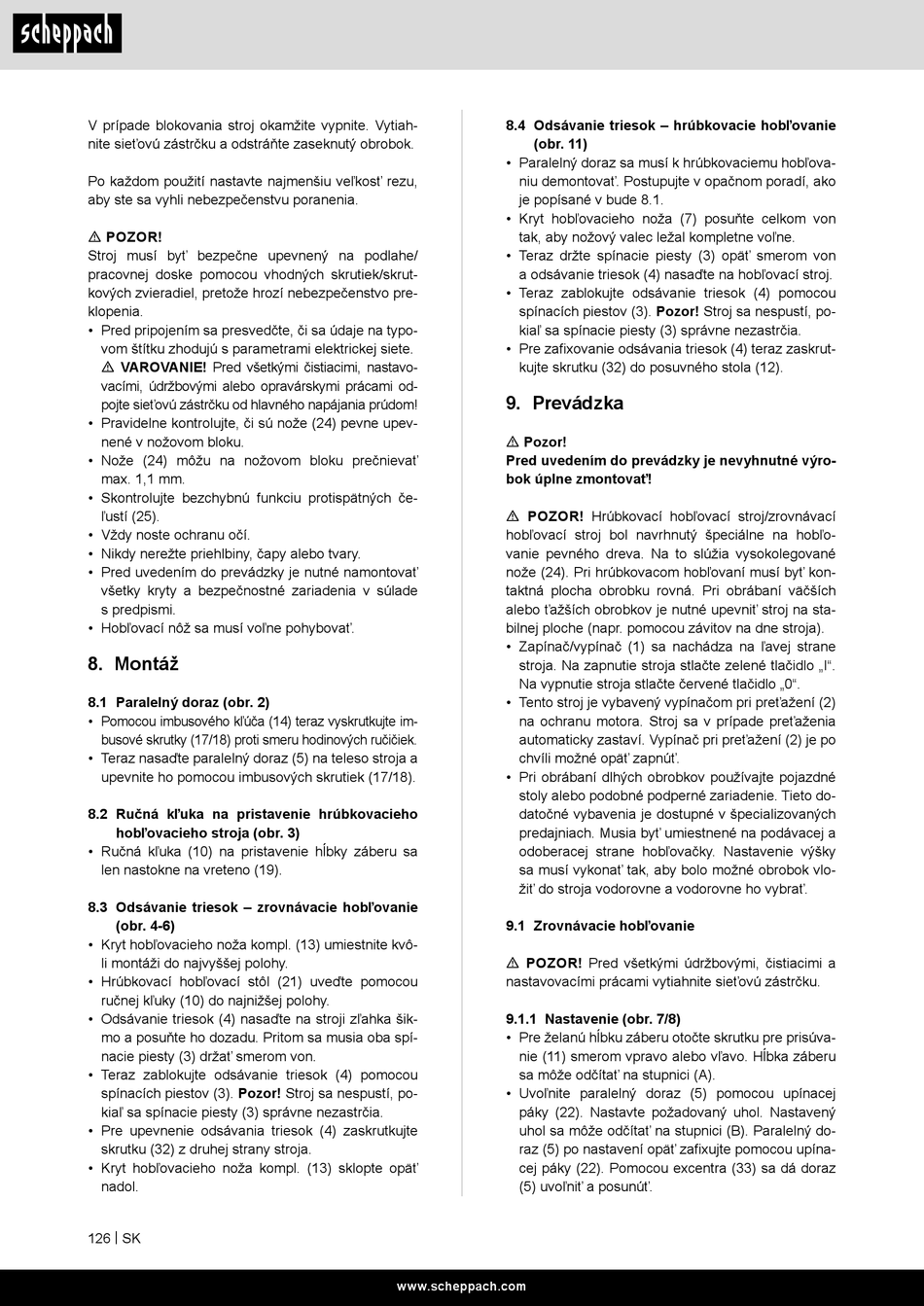

V prípade blokovania stroj okamžite vypnite. Vytiah-
nite sieťovú zástrčku a odstráňte zaseknutý obrobok.
Po každom použití nastavte najmenšiu veľkosť rezu,
aby ste sa vyhli nebezpečenstvu poranenia.
m POZOR!
Stroj musí byť bezpečne upevnený na podlahe/
pracovnej doske pomocou vhodných skrutiek/skrut-
kových zvieradiel, pretože hrozí nebezpečenstvo pre-
klopenia.
• Pred pripojením sa presvedčte, či sa údaje na typo-
vom štítku zhodujú s parametrami elektrickej siete.
m VAROVANIE! Pred všetkými čistiacimi, nastavo-
vacími, údržbovými alebo opravárskymi prácami od-
pojte sieťovú zástrčku od hlavného napájania prúdom!
• Pravidelne kontrolujte, či sú nože (24) pevne upev-
nené v nožovom bloku.
• Nože (24) môžu na nožovom bloku prečnievať
max. 1,1 mm.
• Skontrolujte bezchybnú funkciu protispätných če-
ľustí (25).
• Vždy noste ochranu očí.
• Nikdy nerežte priehlbiny, čapy alebo tvary.
• Pred uvedením do prevádzky je nutné namontovať
všetky kryty a bezpečnostné zariadenia v súlade
s predpismi.
• Hobľovací nôž sa musí voľne pohybovať.
8. Montáž
8.1 Paralelný doraz (obr. 2)
• Pomocou imbusového kľúča (14) teraz vyskrutkujte im-
busové skrutky (17/18) proti smeru hodinových ručičiek.
• Teraz nasaďte paralelný doraz (5) na teleso stroja a
upevnite ho pomocou imbusových skrutiek (17/18).
8.2 Ručná kľuka na pristavenie hrúbkovacieho
hobľovacieho stroja (obr. 3)
• Ručná kľuka (10) na pristavenie hĺbky záberu sa
len nastokne na vreteno (19).
8.3 Odsávanie triesok – zrovnávacie hobľovanie
(obr. 4-6)
• Kryt hobľovacieho noža kompl. (13) umiestnite kvô-
li montáži do najvyššej polohy.
• Hrúbkovací hobľovací stôl (21) uveďte pomocou
ručnej kľuky (10) do najnižšej polohy.
• Odsávanie triesok (4) nasaďte na stroji zľahka šik-
mo a posuňte ho dozadu. Pritom sa musia oba spí-
nacie piesty (3) držať smerom von.
• Teraz zablokujte odsávanie triesok (4) pomocou
spínacích piestov (3). Pozor! Stroj sa nespustí, po-
kiaľ sa spínacie piesty (3) správne nezastrčia.
• Pre upevnenie odsávania triesok (4) zaskrutkujte
skrutku (32) z druhej strany stroja.
• Kryt hobľovacieho noža kompl. (13) sklopte opäť
nadol.
126 | SK
8.4 Odsávanie triesok – hrúbkovacie hobľovanie
(obr. 11)
• Paralelný doraz sa musí k hrúbkovaciemu hobľova-
niu demontovať. Postupujte v opačnom poradí, ako
je popísané v bude 8.1.
• Kryt hobľovacieho noža (7) posuňte celkom von
tak, aby nožový valec ležal kompletne voľne.
• Teraz držte spínacie piesty (3) opäť smerom von
a odsávanie triesok (4) nasaďte na hobľovací stroj.
• Teraz zablokujte odsávanie triesok (4) pomocou
spínacích piestov (3). Pozor! Stroj sa nespustí, po-
kiaľ sa spínacie piesty (3) správne nezastrčia.
• Pre zafixovanie odsávania triesok (4) teraz zaskrut-
kujte skrutku (32) do posuvného stola (12).
9. Prevádzka
m Pozor!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
m POZOR! Hrúbkovací hobľovací stroj/zrovnávací
hobľovací stroj bol navrhnutý špeciálne na hobľo-
vanie pevného dreva. Na to slúžia vysokolegované
nože (24). Pri hrúbkovacom hobľovaní musí byť kon-
taktná plocha obrobku rovná. Pri obrábaní väčších
alebo ťažších obrobkov je nutné upevniť stroj na sta-
bilnej ploche (napr. pomocou závitov na dne stroja).
• Zapínač/vypínač (1) sa nachádza na ľavej strane
stroja. Na zapnutie stroja stlačte zelené tlačidlo „I".
Na vypnutie stroja stlačte červené tlačidlo „0".
• Tento stroj je vybavený vypínačom pri preťažení (2)
na ochranu motora. Stroj sa v prípade preťaženia
automaticky zastaví. Vypínač pri preťažení (2) je po
chvíli možné opäť zapnúť.
• Pri obrábaní dlhých obrobkov používajte pojazdné
stoly alebo podobné podperné zariadenie. Tieto do-
datočné vybavenia je dostupné v špecializovaných
predajniach. Musia byť umiestnené na podávacej a
odoberacej strane hobľovačky. Nastavenie výšky
sa musí vykonať tak, aby bolo možné obrobok vlo-
žiť do stroja vodorovne a vodorovne ho vybrať.
9.1 Zrovnávacie hobľovanie
m POZOR! Pred všetkými údržbovými, čistiacimi a
nastavovacími prácami vytiahnite sieťovú zástrčku.
9.1.1 Nastavenie (obr. 7/8)
• Pre želanú hĺbku záberu otočte skrutku pre prisúva-
nie (11) smerom vpravo alebo vľavo. Hĺbka záberu
sa môže odčítať na stupnici (A).
• Uvoľnite paralelný doraz (5) pomocou upínacej
páky (22). Nastavte požadovaný uhol. Nastavený
uhol sa môže odčítať na stupnici (B). Paralelný do-
raz (5) po nastavení opäť zafixujte pomocou upína-
cej páky (22). Pomocou excentra (33) sa dá doraz
(5) uvoľniť a posunúť.
