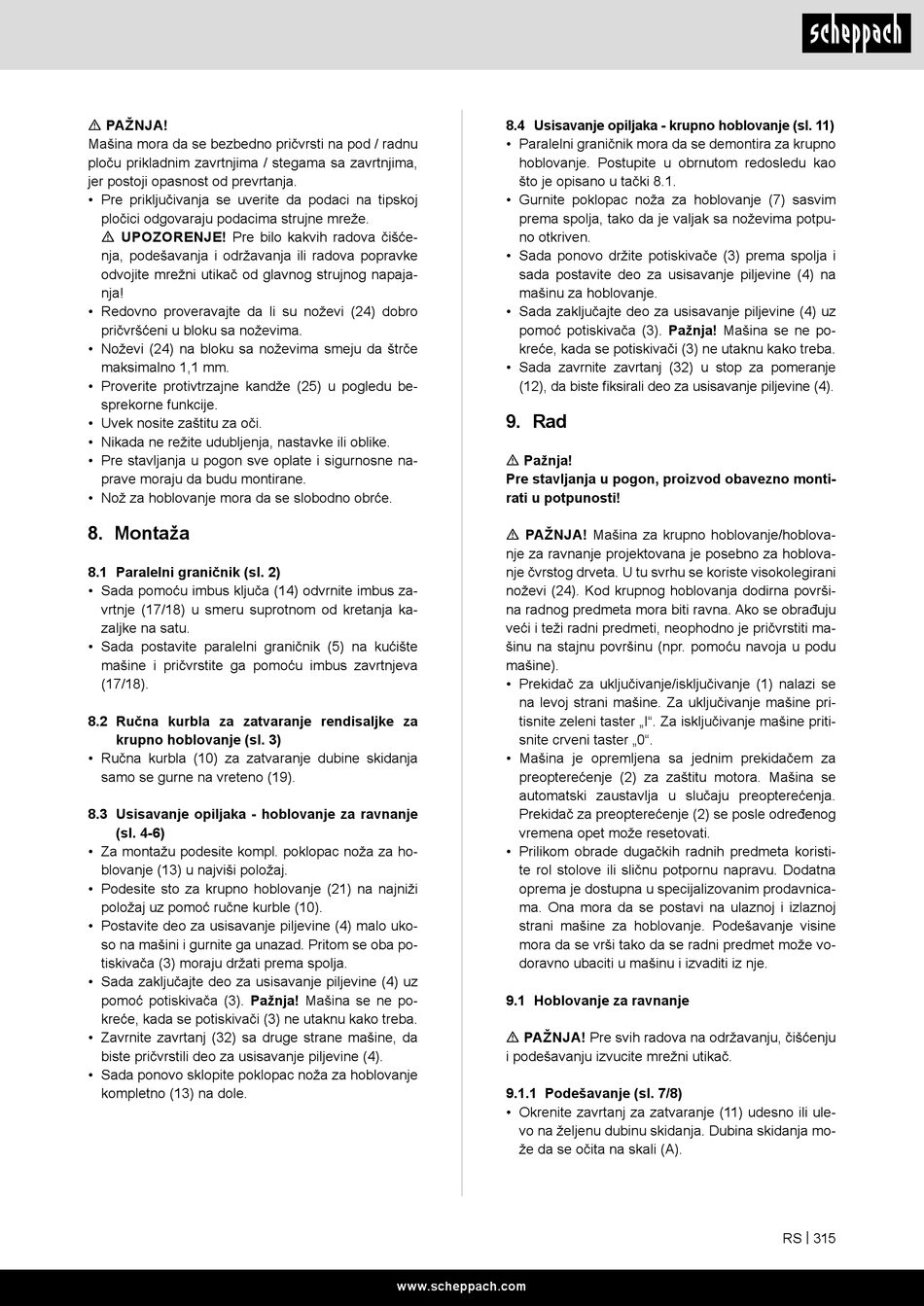

m PAŽNJA!
Mašina mora da se bezbedno pričvrsti na pod / radnu
ploču prikladnim zavrtnjima / stegama sa zavrtnjima,
jer postoji opasnost od prevrtanja.
• Pre priključivanja se uverite da podaci na tipskoj
pločici odgovaraju podacima strujne mreže.
m UPOZORENJE! Pre bilo kakvih radova čišće-
nja, podešavanja i održavanja ili radova popravke
odvojite mrežni utikač od glavnog strujnog napaja-
nja!
• Redovno proveravajte da li su noževi (24) dobro
pričvršćeni u bloku sa noževima.
• Noževi (24) na bloku sa noževima smeju da štrče
maksimalno 1,1 mm.
• Proverite protivtrzajne kandže (25) u pogledu be-
sprekorne funkcije.
• Uvek nosite zaštitu za oči.
• Nikada ne režite udubljenja, nastavke ili oblike.
• Pre stavljanja u pogon sve oplate i sigurnosne na-
prave moraju da budu montirane.
• Nož za hoblovanje mora da se slobodno obrće.
8. Montaža
8.1 Paralelni graničnik (sl. 2)
• Sada pomoću imbus ključa (14) odvrnite imbus za-
vrtnje (17/18) u smeru suprotnom od kretanja ka-
zaljke na satu.
• Sada postavite paralelni graničnik (5) na kućište
mašine i pričvrstite ga pomoću imbus zavrtnjeva
(17/18).
8.2 Ručna kurbla za zatvaranje rendisaljke za
krupno hoblovanje (sl. 3)
• Ručna kurbla (10) za zatvaranje dubine skidanja
samo se gurne na vreteno (19).
8.3 Usisavanje opiljaka - hoblovanje za ravnanje
(sl. 4-6)
• Za montažu podesite kompl. poklopac noža za ho-
blovanje (13) u najviši položaj.
• Podesite sto za krupno hoblovanje (21) na najniži
položaj uz pomoć ručne kurble (10).
• Postavite deo za usisavanje piljevine (4) malo uko-
so na mašini i gurnite ga unazad. Pritom se oba po-
tiskivača (3) moraju držati prema spolja.
• Sada zaključajte deo za usisavanje piljevine (4) uz
pomoć potiskivača (3). Pažnja! Mašina se ne po-
kreće, kada se potiskivači (3) ne utaknu kako treba.
• Zavrnite zavrtanj (32) sa druge strane mašine, da
biste pričvrstili deo za usisavanje piljevine (4).
• Sada ponovo sklopite poklopac noža za hoblovanje
kompletno (13) na dole.
8.4 Usisavanje opiljaka - krupno hoblovanje (sl. 11)
• Paralelni graničnik mora da se demontira za krupno
hoblovanje. Postupite u obrnutom redosledu kao
što je opisano u tački 8.1.
• Gurnite poklopac noža za hoblovanje (7) sasvim
prema spolja, tako da je valjak sa noževima potpu-
no otkriven.
• Sada ponovo držite potiskivače (3) prema spolja i
sada postavite deo za usisavanje piljevine (4) na
mašinu za hoblovanje.
• Sada zaključajte deo za usisavanje piljevine (4) uz
pomoć potiskivača (3). Pažnja! Mašina se ne po-
kreće, kada se potiskivači (3) ne utaknu kako treba.
• Sada zavrnite zavrtanj (32) u stop za pomeranje
(12), da biste fiksirali deo za usisavanje piljevine (4).
9. Rad
m Pažnja!
Pre stavljanja u pogon, proizvod obavezno monti-
rati u potpunosti!
m PAŽNJA! Mašina za krupno hoblovanje/hoblova-
nje za ravnanje projektovana je posebno za hoblova-
nje čvrstog drveta. U tu svrhu se koriste visokolegirani
noževi (24). Kod krupnog hoblovanja dodirna površi-
na radnog predmeta mora biti ravna. Ako se obrađuju
veći i teži radni predmeti, neophodno je pričvrstiti ma-
šinu na stajnu površinu (npr. pomoću navoja u podu
mašine).
• Prekidač za uključivanje/isključivanje (1) nalazi se
na levoj strani mašine. Za uključivanje mašine pri-
tisnite zeleni taster „I". Za isključivanje mašine priti-
snite crveni taster „0".
• Mašina je opremljena sa jednim prekidačem za
preopterećenje (2) za zaštitu motora. Mašina se
automatski zaustavlja u slučaju preopterećenja.
Prekidač za preopterećenje (2) se posle određenog
vremena opet može resetovati.
• Prilikom obrade dugačkih radnih predmeta koristi-
te rol stolove ili sličnu potpornu napravu. Dodatna
oprema je dostupna u specijalizovanim prodavnica-
ma. Ona mora da se postavi na ulaznoj i izlaznoj
strani mašine za hoblovanje. Podešavanje visine
mora da se vrši tako da se radni predmet može vo-
doravno ubaciti u mašinu i izvaditi iz nje.
9.1 Hoblovanje za ravnanje
m PAŽNJA! Pre svih radova na održavanju, čišćenju
i podešavanju izvucite mrežni utikač.
9.1.1 Podešavanje (sl. 7/8)
• Okrenite zavrtanj za zatvaranje (11) udesno ili ule-
vo na željenu dubinu skidanja. Dubina skidanja mo-
že da se očita na skali (A).
