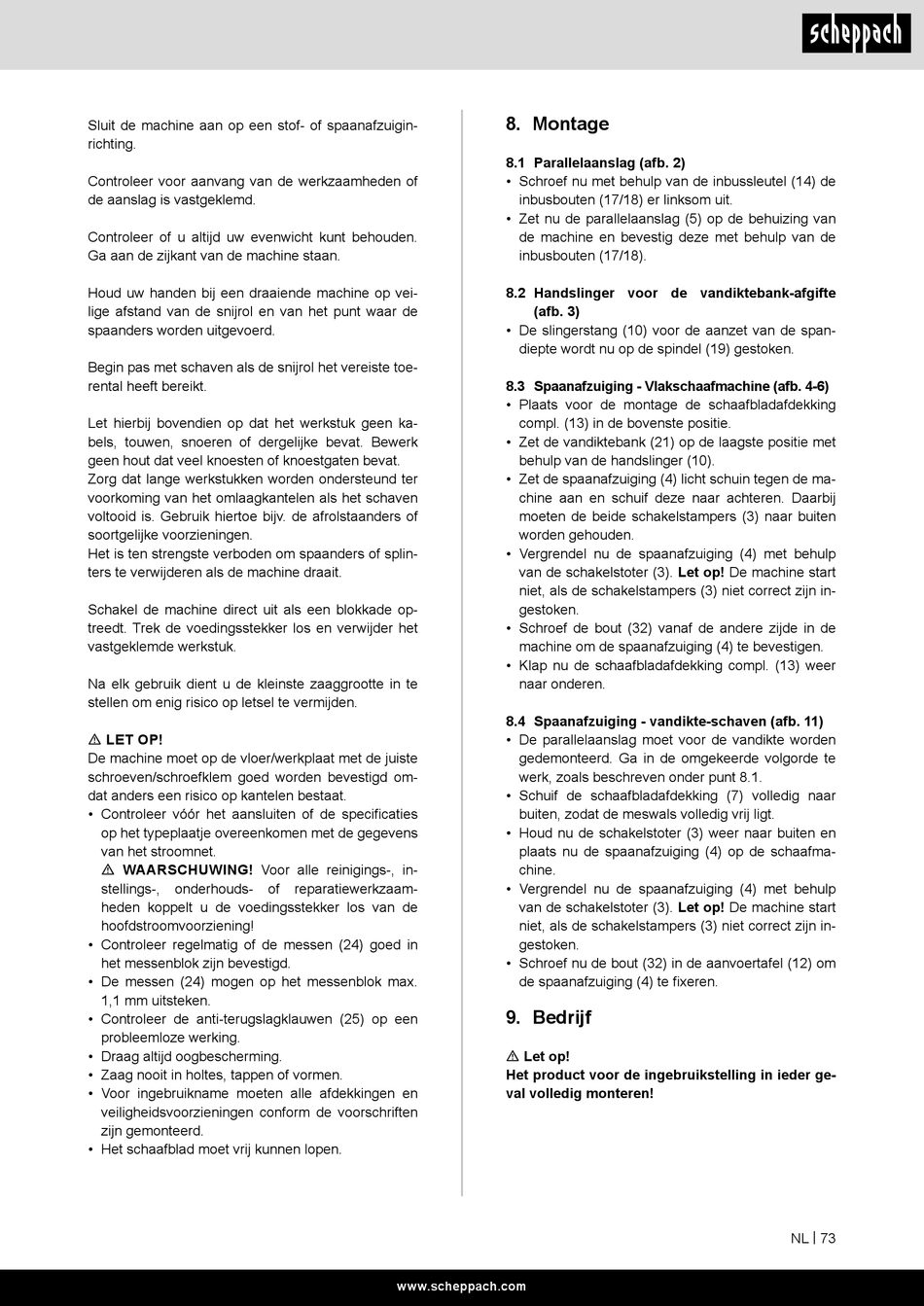

Scheppach HMS1070 Original Bedienungsanleitung Seite 73

Sluit de machine aan op een stof- of spaanafzuigin-
richting.
Controleer voor aanvang van de werkzaamheden of
de aanslag is vastgeklemd.
Controleer of u altijd uw evenwicht kunt behouden.
Ga aan de zijkant van de machine staan.
Houd uw handen bij een draaiende machine op vei-
lige afstand van de snijrol en van het punt waar de
spaanders worden uitgevoerd.
Begin pas met schaven als de snijrol het vereiste toe-
rental heeft bereikt.
Let hierbij bovendien op dat het werkstuk geen ka-
bels, touwen, snoeren of dergelijke bevat. Bewerk
geen hout dat veel knoesten of knoestgaten bevat.
Zorg dat lange werkstukken worden ondersteund ter
voorkoming van het omlaagkantelen als het schaven
voltooid is. Gebruik hiertoe bijv. de afrolstaanders of
soortgelijke voorzieningen.
Het is ten strengste verboden om spaanders of splin-
ters te verwijderen als de machine draait.
Schakel de machine direct uit als een blokkade op-
treedt. Trek de voedingsstekker los en verwijder het
vastgeklemde werkstuk.
Na elk gebruik dient u de kleinste zaaggrootte in te
stellen om enig risico op letsel te vermijden.
m LET OP!
De machine moet op de vloer/werkplaat met de juiste
schroeven/schroefklem goed worden bevestigd om-
dat anders een risico op kantelen bestaat.
• Controleer vóór het aansluiten of de specificaties
op het typeplaatje overeenkomen met de gegevens
van het stroomnet.
m WAARSCHUWING! Voor alle reinigings-, in-
stellings-, onderhouds-
heden koppelt u de voedingsstekker los van de
hoofdstroomvoorziening!
• Controleer regelmatig of de messen (24) goed in
het messenblok zijn bevestigd.
• De messen (24) mogen op het messenblok max.
1,1 mm uitsteken.
• Controleer de anti-terugslagklauwen (25) op een
probleemloze werking.
• Draag altijd oogbescherming.
• Zaag nooit in holtes, tappen of vormen.
• Voor ingebruikname moeten alle afdekkingen en
veiligheidsvoorzieningen conform de voorschriften
zijn gemonteerd.
• Het schaafblad moet vrij kunnen lopen.
of reparatiewerkzaam-
www.scheppach.com
8. Montage
8.1 Parallelaanslag (afb. 2)
• Schroef nu met behulp van de inbussleutel (14) de
inbusbouten (17/18) er linksom uit.
• Zet nu de parallelaanslag (5) op de behuizing van
de machine en bevestig deze met behulp van de
inbusbouten (17/18).
8.2 Handslinger voor de vandiktebank-afgifte
(afb. 3)
• De slingerstang (10) voor de aanzet van de span-
diepte wordt nu op de spindel (19) gestoken.
8.3 Spaanafzuiging - Vlakschaafmachine (afb. 4-6)
• Plaats voor de montage de schaafbladafdekking
compl. (13) in de bovenste positie.
• Zet de vandiktebank (21) op de laagste positie met
behulp van de handslinger (10).
• Zet de spaanafzuiging (4) licht schuin tegen de ma-
chine aan en schuif deze naar achteren. Daarbij
moeten de beide schakelstampers (3) naar buiten
worden gehouden.
• Vergrendel nu de spaanafzuiging (4) met behulp
van de schakelstoter (3). Let op! De machine start
niet, als de schakelstampers (3) niet correct zijn in-
gestoken.
• Schroef de bout (32) vanaf de andere zijde in de
machine om de spaanafzuiging (4) te bevestigen.
• Klap nu de schaafbladafdekking compl. (13) weer
naar onderen.
8.4 Spaanafzuiging - vandikte-schaven (afb. 11)
• De parallelaanslag moet voor de vandikte worden
gedemonteerd. Ga in de omgekeerde volgorde te
werk, zoals beschreven onder punt 8.1.
• Schuif de schaafbladafdekking (7) volledig naar
buiten, zodat de meswals volledig vrij ligt.
• Houd nu de schakelstoter (3) weer naar buiten en
plaats nu de spaanafzuiging (4) op de schaafma-
chine.
• Vergrendel nu de spaanafzuiging (4) met behulp
van de schakelstoter (3). Let op! De machine start
niet, als de schakelstampers (3) niet correct zijn in-
gestoken.
• Schroef nu de bout (32) in de aanvoertafel (12) om
de spaanafzuiging (4) te fixeren.
9. Bedrijf
m Let op!
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
