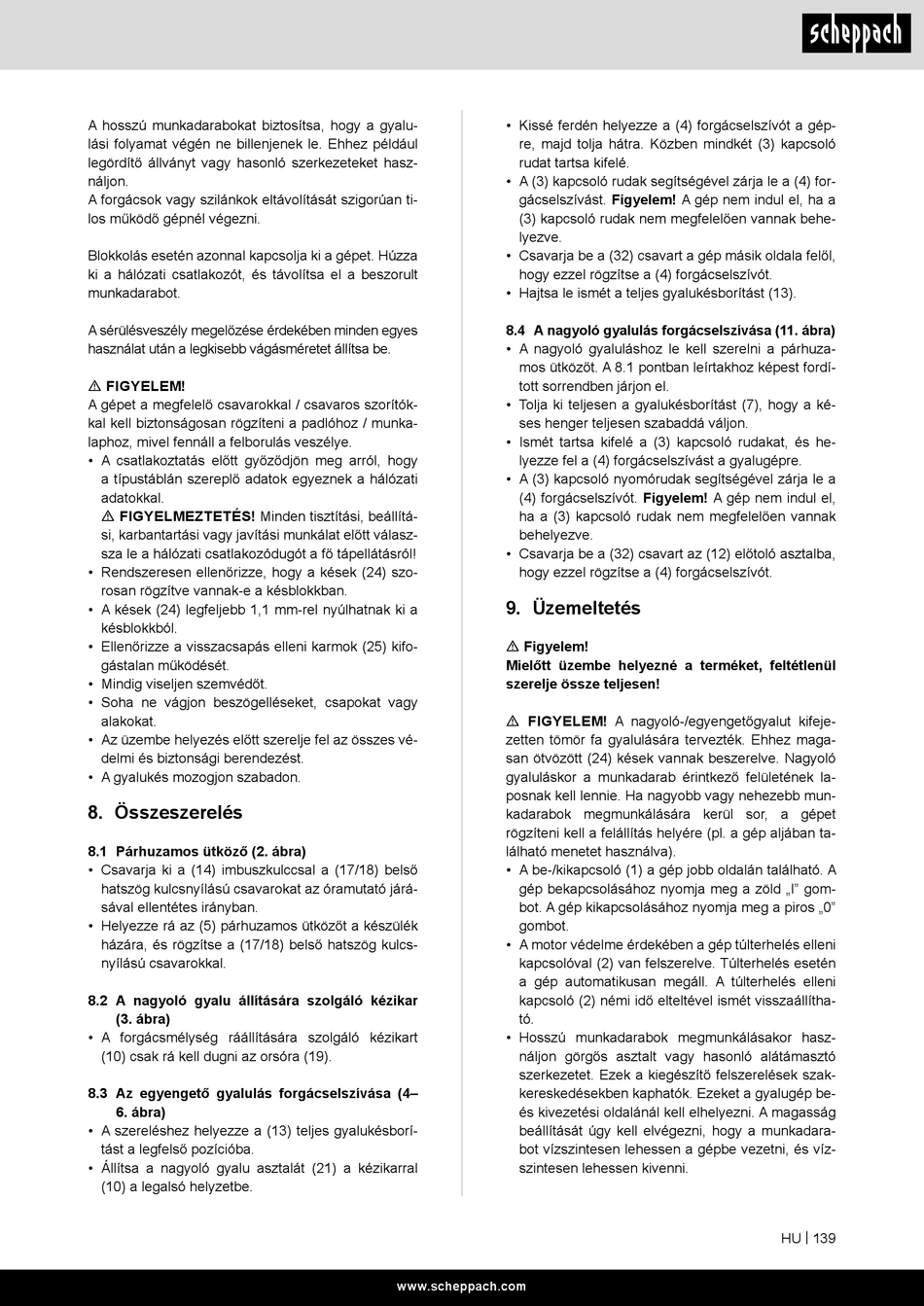

A hosszú munkadarabokat biztosítsa, hogy a gyalu-
lási folyamat végén ne billenjenek le. Ehhez például
legördítő állványt vagy hasonló szerkezeteket hasz-
náljon.
A forgácsok vagy szilánkok eltávolítását szigorúan ti-
los működő gépnél végezni.
Blokkolás esetén azonnal kapcsolja ki a gépet. Húzza
ki a hálózati csatlakozót, és távolítsa el a beszorult
munkadarabot.
A sérülésveszély megelőzése érdekében minden egyes
használat után a legkisebb vágásméretet állítsa be.
m FIGYELEM!
A gépet a megfelelő csavarokkal / csavaros szorítók-
kal kell biztonságosan rögzíteni a padlóhoz / munka-
laphoz, mivel fennáll a felborulás veszélye.
• A csatlakoztatás előtt győződjön meg arról, hogy
a típustáblán szereplő adatok egyeznek a hálózati
adatokkal.
m FIGYELMEZTETÉS! Minden tisztítási, beállítá-
si, karbantartási vagy javítási munkálat előtt válasz-
sza le a hálózati csatlakozódugót a fő tápellátásról!
• Rendszeresen ellenőrizze, hogy a kések (24) szo-
rosan rögzítve vannak-e a késblokkban.
• A kések (24) legfeljebb 1,1 mm-rel nyúlhatnak ki a
késblokkból.
• Ellenőrizze a visszacsapás elleni karmok (25) kifo-
gástalan működését.
• Mindig viseljen szemvédőt.
• Soha ne vágjon beszögelléseket, csapokat vagy
alakokat.
• Az üzembe helyezés előtt szerelje fel az összes vé-
delmi és biztonsági berendezést.
• A gyalukés mozogjon szabadon.
8. Összeszerelés
8.1 Párhuzamos ütköző (2. ábra)
• Csavarja ki a (14) imbuszkulccsal a (17/18) belső
hatszög kulcsnyílású csavarokat az óramutató járá-
sával ellentétes irányban.
• Helyezze rá az (5) párhuzamos ütközőt a készülék
házára, és rögzítse a (17/18) belső hatszög kulcs-
nyílású csavarokkal.
8.2 A nagyoló gyalu állítására szolgáló kézikar
(3. ábra)
• A forgácsmélység ráállítására szolgáló kézikart
(10) csak rá kell dugni az orsóra (19).
8.3 Az egyengető gyalulás forgácselszívása (4–
6. ábra)
• A szereléshez helyezze a (13) teljes gyalukésborí-
tást a legfelső pozícióba.
• Állítsa a nagyoló gyalu asztalát (21) a kézikarral
(10) a legalsó helyzetbe.
• Kissé ferdén helyezze a (4) forgácselszívót a gép-
re, majd tolja hátra. Közben mindkét (3) kapcsoló
rudat tartsa kifelé.
• A (3) kapcsoló rudak segítségével zárja le a (4) for-
gácselszívást. Figyelem! A gép nem indul el, ha a
(3) kapcsoló rudak nem megfelelően vannak behe-
lyezve.
• Csavarja be a (32) csavart a gép másik oldala felől,
hogy ezzel rögzítse a (4) forgácselszívót.
• Hajtsa le ismét a teljes gyalukésborítást (13).
8.4 A nagyoló gyalulás forgácselszívása (11. ábra)
• A nagyoló gyaluláshoz le kell szerelni a párhuza-
mos ütközőt. A 8.1 pontban leírtakhoz képest fordí-
tott sorrendben járjon el.
• Tolja ki teljesen a gyalukésborítást (7), hogy a ké-
ses henger teljesen szabaddá váljon.
• Ismét tartsa kifelé a (3) kapcsoló rudakat, és he-
lyezze fel a (4) forgácselszívást a gyalugépre.
• A (3) kapcsoló nyomórudak segítségével zárja le a
(4) forgácselszívót. Figyelem! A gép nem indul el,
ha a (3) kapcsoló rudak nem megfelelően vannak
behelyezve.
• Csavarja be a (32) csavart az (12) előtoló asztalba,
hogy ezzel rögzítse a (4) forgácselszívót.
9. Üzemeltetés
m Figyelem!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
m FIGYELEM! A nagyoló-/egyengetőgyalut kifeje-
zetten tömör fa gyalulására tervezték. Ehhez maga-
san ötvözött (24) kések vannak beszerelve. Nagyoló
gyaluláskor a munkadarab érintkező felületének la-
posnak kell lennie. Ha nagyobb vagy nehezebb mun-
kadarabok megmunkálására kerül sor, a gépet
rögzíteni kell a felállítás helyére (pl. a gép aljában ta-
lálható menetet használva).
• A be-/kikapcsoló (1) a gép jobb oldalán található. A
gép bekapcsolásához nyomja meg a zöld „I" gom-
bot. A gép kikapcsolásához nyomja meg a piros „0"
gombot.
• A motor védelme érdekében a gép túlterhelés elleni
kapcsolóval (2) van felszerelve. Túlterhelés esetén
a gép automatikusan megáll. A túlterhelés elleni
kapcsoló (2) némi idő elteltével ismét visszaállítha-
tó.
• Hosszú munkadarabok megmunkálásakor hasz-
náljon görgős asztalt vagy hasonló alátámasztó
szerkezetet. Ezek a kiegészítő felszerelések szak-
kereskedésekben kaphatók. Ezeket a gyalugép be-
és kivezetési oldalánál kell elhelyezni. A magasság
beállítását úgy kell elvégezni, hogy a munkadara-
bot vízszintesen lehessen a gépbe vezetni, és víz-
szintesen lehessen kivenni.
