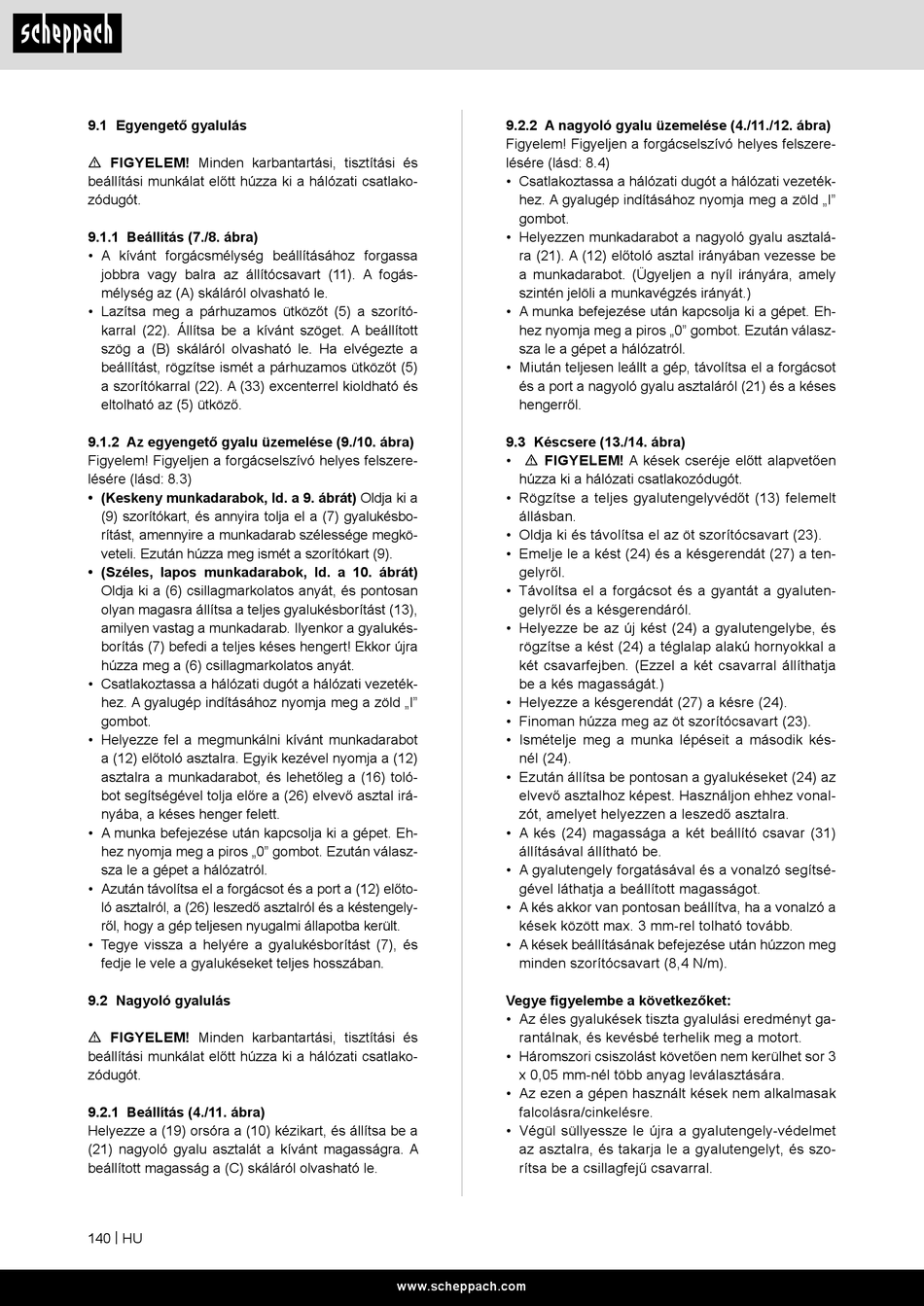

9.1 Egyengető gyalulás
m FIGYELEM! Minden karbantartási, tisztítási és
beállítási munkálat előtt húzza ki a hálózati csatlako-
zódugót.
9.1.1 Beállítás (7./8. ábra)
• A kívánt forgácsmélység beállításához forgassa
jobbra vagy balra az állítócsavart (11). A fogás-
mélység az (A) skáláról olvasható le.
• Lazítsa meg a párhuzamos ütközőt (5) a szorító-
karral (22). Állítsa be a kívánt szöget. A beállított
szög a (B) skáláról olvasható le. Ha elvégezte a
beállítást, rögzítse ismét a párhuzamos ütközőt (5)
a szorítókarral (22). A (33) excenterrel kioldható és
eltolható az (5) ütköző.
9.1.2 Az egyengető gyalu üzemelése (9./10. ábra)
Figyelem! Figyeljen a forgácselszívó helyes felszere-
lésére (lásd: 8.3)
• (Keskeny munkadarabok, ld. a 9. ábrát) Oldja ki a
(9) szorítókart, és annyira tolja el a (7) gyalukésbo-
rítást, amennyire a munkadarab szélessége megkö-
veteli. Ezután húzza meg ismét a szorítókart (9).
• (Széles, lapos munkadarabok, ld. a 10. ábrát)
Oldja ki a (6) csillagmarkolatos anyát, és pontosan
olyan magasra állítsa a teljes gyalukésborítást (13),
amilyen vastag a munkadarab. Ilyenkor a gyalukés-
borítás (7) befedi a teljes késes hengert! Ekkor újra
húzza meg a (6) csillagmarkolatos anyát.
• Csatlakoztassa a hálózati dugót a hálózati vezeték-
hez. A gyalugép indításához nyomja meg a zöld „I"
gombot.
• Helyezze fel a megmunkálni kívánt munkadarabot
a (12) előtoló asztalra. Egyik kezével nyomja a (12)
asztalra a munkadarabot, és lehetőleg a (16) toló-
bot segítségével tolja előre a (26) elvevő asztal irá-
nyába, a késes henger felett.
• A munka befejezése után kapcsolja ki a gépet. Eh-
hez nyomja meg a piros „0" gombot. Ezután válasz-
sza le a gépet a hálózatról.
• Azután távolítsa el a forgácsot és a port a (12) előto-
ló asztalról, a (26) leszedő asztalról és a késtengely-
ről, hogy a gép teljesen nyugalmi állapotba került.
• Tegye vissza a helyére a gyalukésborítást (7), és
fedje le vele a gyalukéseket teljes hosszában.
9.2 Nagyoló gyalulás
m FIGYELEM! Minden karbantartási, tisztítási és
beállítási munkálat előtt húzza ki a hálózati csatlako-
zódugót.
9.2.1 Beállítás (4./11. ábra)
Helyezze a (19) orsóra a (10) kézikart, és állítsa be a
(21) nagyoló gyalu asztalát a kívánt magasságra. A
beállított magasság a (C) skáláról olvasható le.
140 | HU
9.2.2 A nagyoló gyalu üzemelése (4./11./12. ábra)
Figyelem! Figyeljen a forgácselszívó helyes felszere-
lésére (lásd: 8.4)
• Csatlakoztassa a hálózati dugót a hálózati vezeték-
hez. A gyalugép indításához nyomja meg a zöld „I"
gombot.
• Helyezzen munkadarabot a nagyoló gyalu asztalá-
ra (21). A (12) előtoló asztal irányában vezesse be
a munkadarabot. (Ügyeljen a nyíl irányára, amely
szintén jelöli a munkavégzés irányát.)
• A munka befejezése után kapcsolja ki a gépet. Eh-
hez nyomja meg a piros „0" gombot. Ezután válasz-
sza le a gépet a hálózatról.
• Miután teljesen leállt a gép, távolítsa el a forgácsot
és a port a nagyoló gyalu asztaláról (21) és a késes
hengerről.
9.3 Késcsere (13./14. ábra)
• m FIGYELEM! A kések cseréje előtt alapvetően
húzza ki a hálózati csatlakozódugót.
• Rögzítse a teljes gyalutengelyvédőt (13) felemelt
állásban.
• Oldja ki és távolítsa el az öt szorítócsavart (23).
• Emelje le a kést (24) és a késgerendát (27) a ten-
gelyről.
• Távolítsa el a forgácsot és a gyantát a gyaluten-
gelyről és a késgerendáról.
• Helyezze be az új kést (24) a gyalutengelybe, és
rögzítse a kést (24) a téglalap alakú hornyokkal a
két csavarfejben. (Ezzel a két csavarral állíthatja
be a kés magasságát.)
• Helyezze a késgerendát (27) a késre (24).
• Finoman húzza meg az öt szorítócsavart (23).
• Ismételje meg a munka lépéseit a második kés-
nél (24).
• Ezután állítsa be pontosan a gyalukéseket (24) az
elvevő asztalhoz képest. Használjon ehhez vonal-
zót, amelyet helyezzen a leszedő asztalra.
• A kés (24) magassága a két beállító csavar (31)
állításával állítható be.
• A gyalutengely forgatásával és a vonalzó segítsé-
gével láthatja a beállított magasságot.
• A kés akkor van pontosan beállítva, ha a vonalzó a
kések között max. 3 mm-rel tolható tovább.
• A kések beállításának befejezése után húzzon meg
minden szorítócsavart (8,4 N/m).
Vegye figyelembe a következőket:
• Az éles gyalukések tiszta gyalulási eredményt ga-
rantálnak, és kevésbé terhelik meg a motort.
• Háromszori csiszolást követően nem kerülhet sor 3
x 0,05 mm-nél több anyag leválasztására.
• Az ezen a gépen használt kések nem alkalmasak
falcolásra/cinkelésre.
• Végül süllyessze le újra a gyalutengely-védelmet
az asztalra, és takarja le a gyalutengelyt, és szo-
rítsa be a csillagfejű csavarral.
