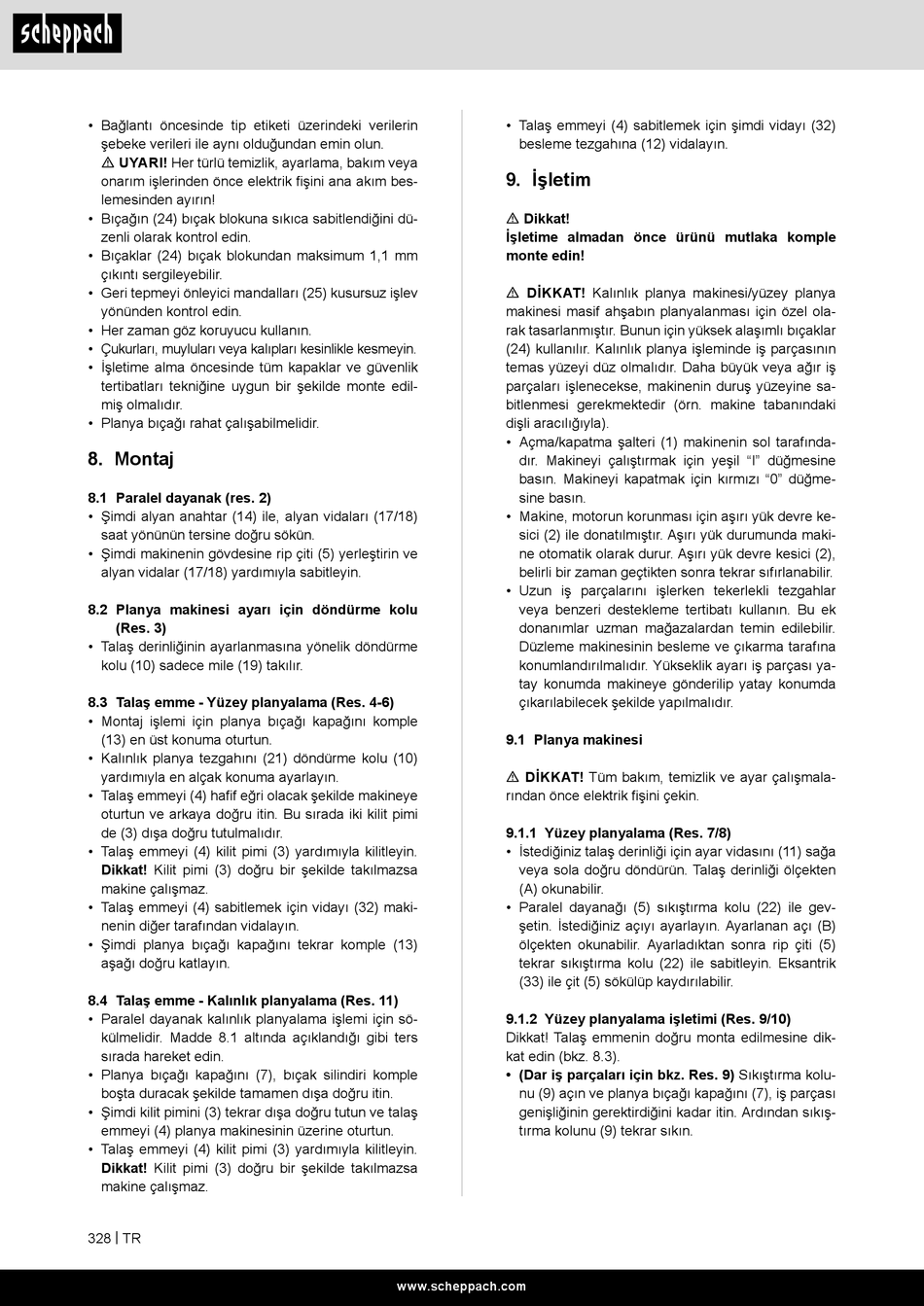

Scheppach HMS1070 Original Bedienungsanleitung Seite 328

• Bağlantı öncesinde tip etiketi üzerindeki verilerin
şebeke verileri ile aynı olduğundan emin olun.
m UYARI! Her türlü temizlik, ayarlama, bakım veya
onarım işlerinden önce elektrik fişini ana akım bes-
lemesinden ayırın!
• Bıçağın (24) bıçak blokuna sıkıca sabitlendiğini dü-
zenli olarak kontrol edin.
• Bıçaklar (24) bıçak blokundan maksimum 1,1 mm
çıkıntı sergileyebilir.
• Geri tepmeyi önleyici mandalları (25) kusursuz işlev
yönünden kontrol edin.
• Her zaman göz koruyucu kullanın.
• Çukurları, muyluları veya kalıpları kesinlikle kesmeyin.
• İşletime alma öncesinde tüm kapaklar ve güvenlik
tertibatları tekniğine uygun bir şekilde monte edil-
miş olmalıdır.
• Planya bıçağı rahat çalışabilmelidir.
8. Montaj
8.1 Paralel dayanak (res. 2)
• Şimdi alyan anahtar (14) ile, alyan vidaları (17/18)
saat yönünün tersine doğru sökün.
• Şimdi makinenin gövdesine rip çiti (5) yerleştirin ve
alyan vidalar (17/18) yardımıyla sabitleyin.
8.2 Planya makinesi ayarı için döndürme kolu
(Res. 3)
• Talaş derinliğinin ayarlanmasına yönelik döndürme
kolu (10) sadece mile (19) takılır.
8.3 Talaş emme - Yüzey planyalama (Res. 4-6)
• Montaj işlemi için planya bıçağı kapağını komple
(13) en üst konuma oturtun.
• Kalınlık planya tezgahını (21) döndürme kolu (10)
yardımıyla en alçak konuma ayarlayın.
• Talaş emmeyi (4) hafif eğri olacak şekilde makineye
oturtun ve arkaya doğru itin. Bu sırada iki kilit pimi
de (3) dışa doğru tutulmalıdır.
• Talaş emmeyi (4) kilit pimi (3) yardımıyla kilitleyin.
Dikkat! Kilit pimi (3) doğru bir şekilde takılmazsa
makine çalışmaz.
• Talaş emmeyi (4) sabitlemek için vidayı (32) maki-
nenin diğer tarafından vidalayın.
• Şimdi planya bıçağı kapağını tekrar komple (13)
aşağı doğru katlayın.
8.4 Talaş emme - Kalınlık planyalama (Res. 11)
• Paralel dayanak kalınlık planyalama işlemi için sö-
külmelidir. Madde 8.1 altında açıklandığı gibi ters
sırada hareket edin.
• Planya bıçağı kapağını (7), bıçak silindiri komple
boşta duracak şekilde tamamen dışa doğru itin.
• Şimdi kilit pimini (3) tekrar dışa doğru tutun ve talaş
emmeyi (4) planya makinesinin üzerine oturtun.
• Talaş emmeyi (4) kilit pimi (3) yardımıyla kilitleyin.
Dikkat! Kilit pimi (3) doğru bir şekilde takılmazsa
makine çalışmaz.
328 | TR
• Talaş emmeyi (4) sabitlemek için şimdi vidayı (32)
besleme tezgahına (12) vidalayın.
9. İşletim
m Dikkat!
İşletime almadan önce ürünü mutlaka komple
monte edin!
m DİKKAT! Kalınlık planya makinesi/yüzey planya
makinesi masif ahşabın planyalanması için özel ola-
rak tasarlanmıştır. Bunun için yüksek alaşımlı bıçaklar
(24) kullanılır. Kalınlık planya işleminde iş parçasının
temas yüzeyi düz olmalıdır. Daha büyük veya ağır iş
parçaları işlenecekse, makinenin duruş yüzeyine sa-
bitlenmesi gerekmektedir (örn. makine tabanındaki
dişli aracılığıyla).
• Açma/kapatma şalteri (1) makinenin sol tarafında-
dır. Makineyi çalıştırmak için yeşil "I" düğmesine
basın. Makineyi kapatmak için kırmızı "0" düğme-
sine basın.
• Makine, motorun korunması için aşırı yük devre ke-
sici (2) ile donatılmıştır. Aşırı yük durumunda maki-
ne otomatik olarak durur. Aşırı yük devre kesici (2),
belirli bir zaman geçtikten sonra tekrar sıfırlanabilir.
• Uzun iş parçalarını işlerken tekerlekli tezgahlar
veya benzeri destekleme tertibatı kullanın. Bu ek
donanımlar uzman mağazalardan temin edilebilir.
Düzleme makinesinin besleme ve çıkarma tarafına
konumlandırılmalıdır. Yükseklik ayarı iş parçası ya-
tay konumda makineye gönderilip yatay konumda
çıkarılabilecek şekilde yapılmalıdır.
9.1 Planya makinesi
m DİKKAT! Tüm bakım, temizlik ve ayar çalışmala-
rından önce elektrik fişini çekin.
9.1.1 Yüzey planyalama (Res. 7/8)
• İstediğiniz talaş derinliği için ayar vidasını (11) sağa
veya sola doğru döndürün. Talaş derinliği ölçekten
(A) okunabilir.
• Paralel dayanağı (5) sıkıştırma kolu (22) ile gev-
şetin. İstediğiniz açıyı ayarlayın. Ayarlanan açı (B)
ölçekten okunabilir. Ayarladıktan sonra rip çiti (5)
tekrar sıkıştırma kolu (22) ile sabitleyin. Eksantrik
(33) ile çit (5) sökülüp kaydırılabilir.
9.1.2 Yüzey planyalama işletimi (Res. 9/10)
Dikkat! Talaş emmenin doğru monta edilmesine dik-
kat edin (bkz. 8.3).
• (Dar iş parçaları için bkz. Res. 9) Sıkıştırma kolu-
nu (9) açın ve planya bıçağı kapağını (7), iş parçası
genişliğinin gerektirdiğini kadar itin. Ardından sıkış-
tırma kolunu (9) tekrar sıkın.
