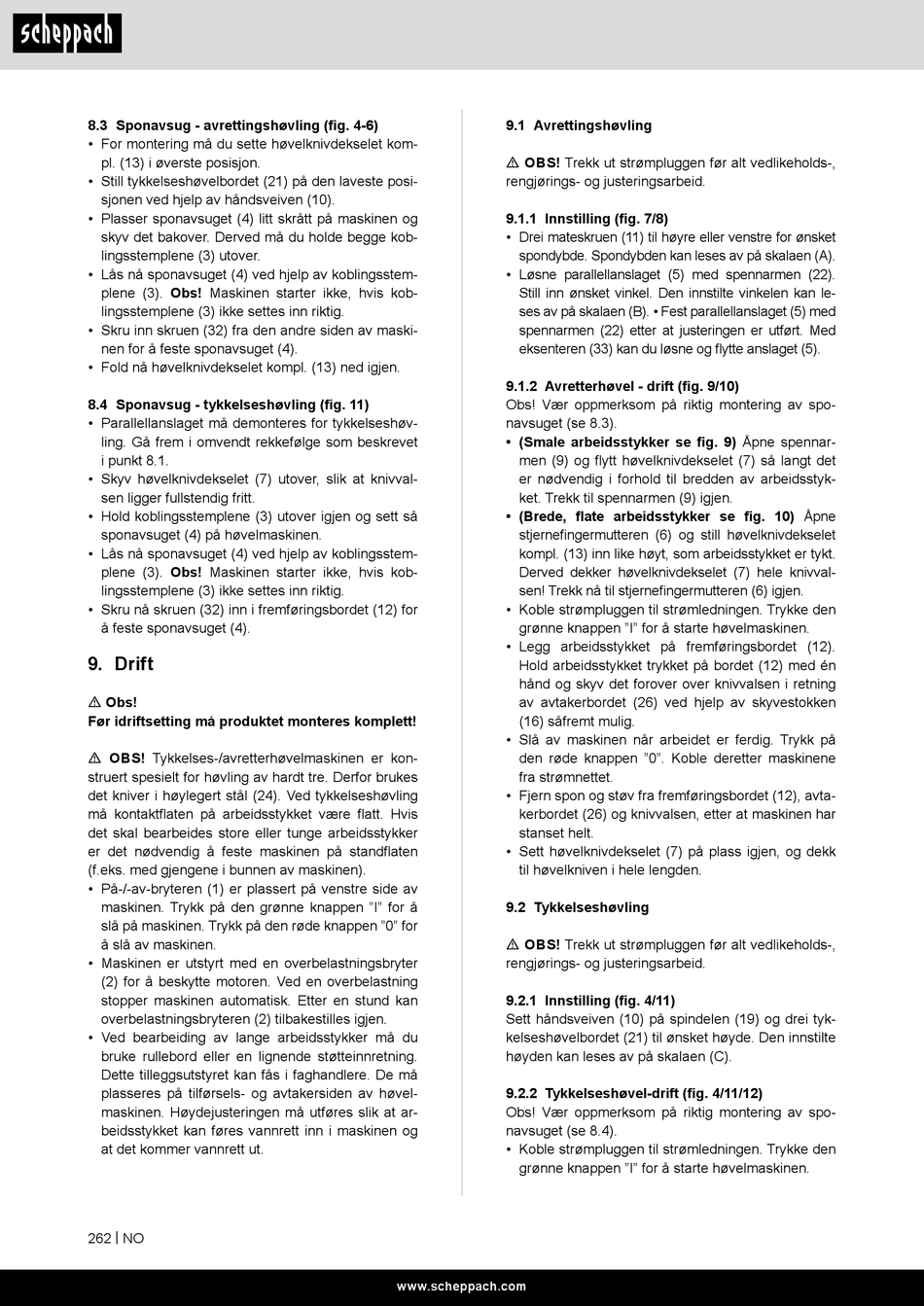

8.3 Sponavsug - avrettingshøvling (fig. 4-6)
• For montering må du sette høvelknivdekselet kom-
pl. (13) i øverste posisjon.
• Still tykkelseshøvelbordet (21) på den laveste posi-
sjonen ved hjelp av håndsveiven (10).
• Plasser sponavsuget (4) litt skrått på maskinen og
skyv det bakover. Derved må du holde begge kob-
lingsstemplene (3) utover.
• Lås nå sponavsuget (4) ved hjelp av koblingsstem-
plene (3). Obs! Maskinen starter ikke, hvis kob-
lingsstemplene (3) ikke settes inn riktig.
• Skru inn skruen (32) fra den andre siden av maski-
nen for å feste sponavsuget (4).
• Fold nå høvelknivdekselet kompl. (13) ned igjen.
8.4 Sponavsug - tykkelseshøvling (fig. 11)
• Parallellanslaget må demonteres for tykkelseshøv-
ling. Gå frem i omvendt rekkefølge som beskrevet
i punkt 8.1.
• Skyv høvelknivdekselet (7) utover, slik at knivval-
sen ligger fullstendig fritt.
• Hold koblingsstemplene (3) utover igjen og sett så
sponavsuget (4) på høvelmaskinen.
• Lås nå sponavsuget (4) ved hjelp av koblingsstem-
plene (3). Obs! Maskinen starter ikke, hvis kob-
lingsstemplene (3) ikke settes inn riktig.
• Skru nå skruen (32) inn i fremføringsbordet (12) for
å feste sponavsuget (4).
9. Drift
m Obs!
Før idriftsetting må produktet monteres komplett!
m OBS! Tykkelses-/avretterhøvelmaskinen er kon-
struert spesielt for høvling av hardt tre. Derfor brukes
det kniver i høylegert stål (24). Ved tykkelseshøvling
må kontaktflaten på arbeidsstykket være flatt. Hvis
det skal bearbeides store eller tunge arbeidsstykker
er det nødvendig å feste maskinen på standflaten
(f.eks. med gjengene i bunnen av maskinen).
• På-/-av-bryteren (1) er plassert på venstre side av
maskinen. Trykk på den grønne knappen "I" for å
slå på maskinen. Trykk på den røde knappen "0" for
å slå av maskinen.
• Maskinen er utstyrt med en overbelastningsbryter
(2) for å beskytte motoren. Ved en overbelastning
stopper maskinen automatisk. Etter en stund kan
overbelastningsbryteren (2) tilbakestilles igjen.
• Ved bearbeiding av lange arbeidsstykker må du
bruke rullebord eller en lignende støtteinnretning.
Dette tilleggsutstyret kan fås i faghandlere. De må
plasseres på tilførsels- og avtakersiden av høvel-
maskinen. Høydejusteringen må utføres slik at ar-
beidsstykket kan føres vannrett inn i maskinen og
at det kommer vannrett ut.
262 | NO
9.1 Avrettingshøvling
m OBS! Trekk ut strømpluggen før alt vedlikeholds-,
rengjørings- og justeringsarbeid.
9.1.1 Innstilling (fig. 7/8)
• Drei mateskruen (11) til høyre eller venstre for ønsket
spondybde. Spondybden kan leses av på skalaen (A).
• Løsne parallellanslaget (5) med spennarmen (22).
Still inn ønsket vinkel. Den innstilte vinkelen kan le-
ses av på skalaen (B). • Fest parallellanslaget (5) med
spennarmen (22) etter at justeringen er utført. Med
eksenteren (33) kan du løsne og flytte anslaget (5).
9.1.2 Avretterhøvel - drift (fig. 9/10)
Obs! Vær oppmerksom på riktig montering av spo-
navsuget (se 8.3).
• (Smale arbeidsstykker se fig. 9) Åpne spennar-
men (9) og flytt høvelknivdekselet (7) så langt det
er nødvendig i forhold til bredden av arbeidsstyk-
ket. Trekk til spennarmen (9) igjen.
• (Brede, flate arbeidsstykker se fig. 10) Åpne
stjernefingermutteren (6) og still høvelknivdekselet
kompl. (13) inn like høyt, som arbeidsstykket er tykt.
Derved dekker høvelknivdekselet (7) hele knivval-
sen! Trekk nå til stjernefingermutteren (6) igjen.
• Koble strømpluggen til strømledningen. Trykke den
grønne knappen "I" for å starte høvelmaskinen.
• Legg arbeidsstykket på fremføringsbordet (12).
Hold arbeidsstykket trykket på bordet (12) med én
hånd og skyv det forover over knivvalsen i retning
av avtakerbordet (26) ved hjelp av skyvestokken
(16) såfremt mulig.
• Slå av maskinen når arbeidet er ferdig. Trykk på
den røde knappen "0". Koble deretter maskinene
fra strømnettet.
• Fjern spon og støv fra fremføringsbordet (12), avta-
kerbordet (26) og knivvalsen, etter at maskinen har
stanset helt.
• Sett høvelknivdekselet (7) på plass igjen, og dekk
til høvelkniven i hele lengden.
9.2 Tykkelseshøvling
m OBS! Trekk ut strømpluggen før alt vedlikeholds-,
rengjørings- og justeringsarbeid.
9.2.1 Innstilling (fig. 4/11)
Sett håndsveiven (10) på spindelen (19) og drei tyk-
kelseshøvelbordet (21) til ønsket høyde. Den innstilte
høyden kan leses av på skalaen (C).
9.2.2 Tykkelseshøvel-drift (fig. 4/11/12)
Obs! Vær oppmerksom på riktig montering av spo-
navsuget (se 8.4).
• Koble strømpluggen til strømledningen. Trykke den
grønne knappen "I" for å starte høvelmaskinen.
