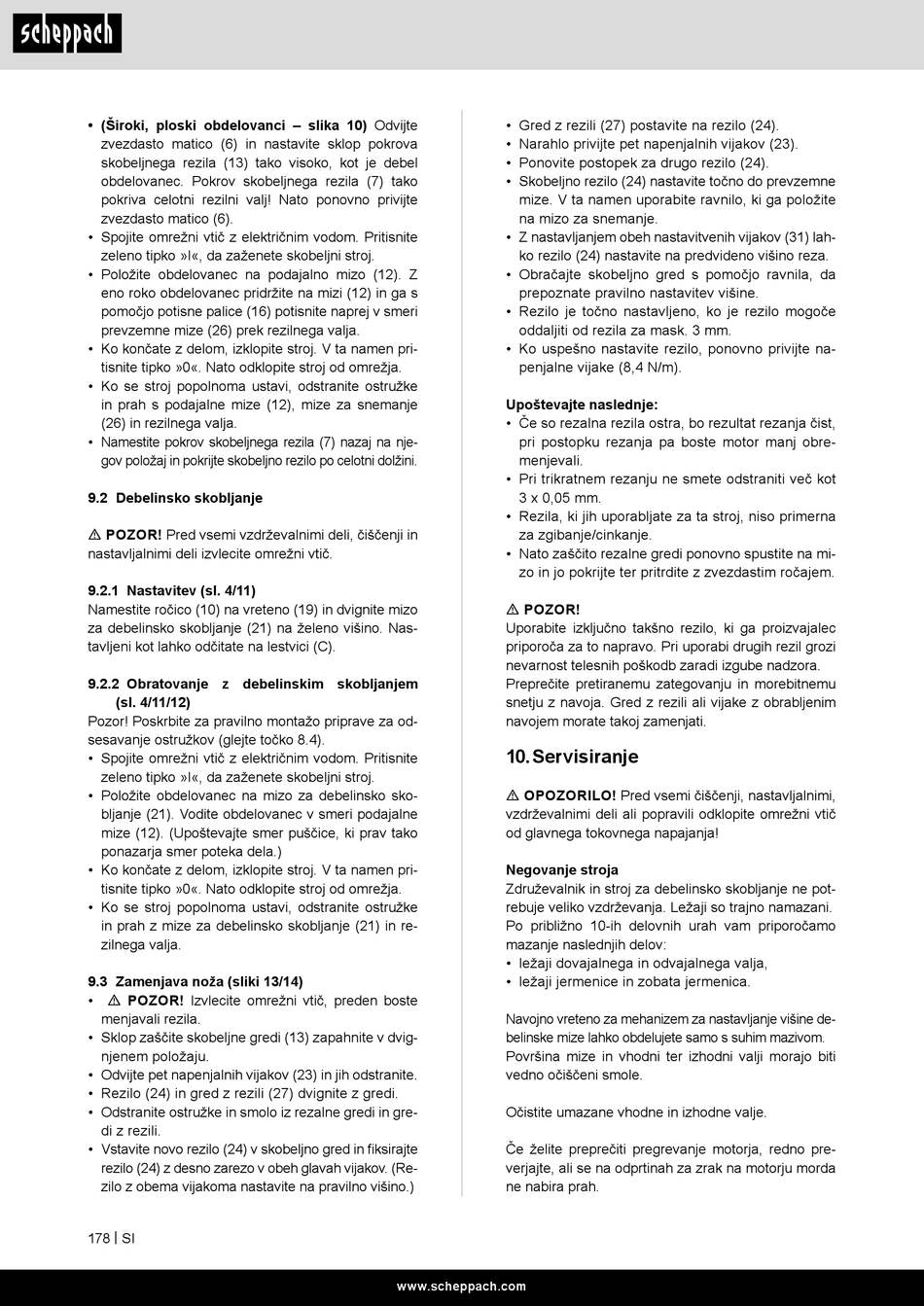

• (Široki, ploski obdelovanci – slika 10) Odvijte
zvezdasto matico (6) in nastavite sklop pokrova
skobeljnega rezila (13) tako visoko, kot je debel
obdelovanec. Pokrov skobeljnega rezila (7) tako
pokriva celotni rezilni valj! Nato ponovno privijte
zvezdasto matico (6).
• Spojite omrežni vtič z električnim vodom. Pritisnite
zeleno tipko »I«, da zaženete skobeljni stroj.
• Položite obdelovanec na podajalno mizo (12). Z
eno roko obdelovanec pridržite na mizi (12) in ga s
pomočjo potisne palice (16) potisnite naprej v smeri
prevzemne mize (26) prek rezilnega valja.
• Ko končate z delom, izklopite stroj. V ta namen pri-
tisnite tipko »0«. Nato odklopite stroj od omrežja.
• Ko se stroj popolnoma ustavi, odstranite ostružke
in prah s podajalne mize (12), mize za snemanje
(26) in rezilnega valja.
• Namestite pokrov skobeljnega rezila (7) nazaj na nje-
gov položaj in pokrijte skobeljno rezilo po celotni dolžini.
9.2 Debelinsko skobljanje
m POZOR! Pred vsemi vzdrževalnimi deli, čiščenji in
nastavljalnimi deli izvlecite omrežni vtič.
9.2.1 Nastavitev (sl. 4/11)
Namestite ročico (10) na vreteno (19) in dvignite mizo
za debelinsko skobljanje (21) na želeno višino. Nas-
tavljeni kot lahko odčitate na lestvici (C).
9.2.2 Obratovanje z debelinskim skobljanjem
(sl. 4/11/12)
Pozor! Poskrbite za pravilno montažo priprave za od-
sesavanje ostružkov (glejte točko 8.4).
• Spojite omrežni vtič z električnim vodom. Pritisnite
zeleno tipko »I«, da zaženete skobeljni stroj.
• Položite obdelovanec na mizo za debelinsko sko-
bljanje (21). Vodite obdelovanec v smeri podajalne
mize (12). (Upoštevajte smer puščice, ki prav tako
ponazarja smer poteka dela.)
• Ko končate z delom, izklopite stroj. V ta namen pri-
tisnite tipko »0«. Nato odklopite stroj od omrežja.
• Ko se stroj popolnoma ustavi, odstranite ostružke
in prah z mize za debelinsko skobljanje (21) in re-
zilnega valja.
9.3 Zamenjava noža (sliki 13/14)
• m POZOR! Izvlecite omrežni vtič, preden boste
menjavali rezila.
• Sklop zaščite skobeljne gredi (13) zapahnite v dvig-
njenem položaju.
• Odvijte pet napenjalnih vijakov (23) in jih odstranite.
• Rezilo (24) in gred z rezili (27) dvignite z gredi.
• Odstranite ostružke in smolo iz rezalne gredi in gre-
di z rezili.
• Vstavite novo rezilo (24) v skobeljno gred in fiksirajte
rezilo (24) z desno zarezo v obeh glavah vijakov. (Re-
zilo z obema vijakoma nastavite na pravilno višino.)
178 | SI
• Gred z rezili (27) postavite na rezilo (24).
• Narahlo privijte pet napenjalnih vijakov (23).
• Ponovite postopek za drugo rezilo (24).
• Skobeljno rezilo (24) nastavite točno do prevzemne
mize. V ta namen uporabite ravnilo, ki ga položite
na mizo za snemanje.
• Z nastavljanjem obeh nastavitvenih vijakov (31) lah-
ko rezilo (24) nastavite na predvideno višino reza.
• Obračajte skobeljno gred s pomočjo ravnila, da
prepoznate pravilno nastavitev višine.
• Rezilo je točno nastavljeno, ko je rezilo mogoče
oddaljiti od rezila za mask. 3 mm.
• Ko uspešno nastavite rezilo, ponovno privijte na-
penjalne vijake (8,4 N/m).
Upoštevajte naslednje:
• Če so rezalna rezila ostra, bo rezultat rezanja čist,
pri postopku rezanja pa boste motor manj obre-
menjevali.
• Pri trikratnem rezanju ne smete odstraniti več kot
3 x 0,05 mm.
• Rezila, ki jih uporabljate za ta stroj, niso primerna
za zgibanje/cinkanje.
• Nato zaščito rezalne gredi ponovno spustite na mi-
zo in jo pokrijte ter pritrdite z zvezdastim ročajem.
m POZOR!
Uporabite izključno takšno rezilo, ki ga proizvajalec
priporoča za to napravo. Pri uporabi drugih rezil grozi
nevarnost telesnih poškodb zaradi izgube nadzora.
Preprečite pretiranemu zategovanju in morebitnemu
snetju z navoja. Gred z rezili ali vijake z obrabljenim
navojem morate takoj zamenjati.
10. Servisiranje
m OPOZORILO! Pred vsemi čiščenji, nastavljalnimi,
vzdrževalnimi deli ali popravili odklopite omrežni vtič
od glavnega tokovnega napajanja!
Negovanje stroja
Združevalnik in stroj za debelinsko skobljanje ne pot-
rebuje veliko vzdrževanja. Ležaji so trajno namazani.
Po približno 10-ih delovnih urah vam priporočamo
mazanje naslednjih delov:
• ležaji dovajalnega in odvajalnega valja,
• ležaji jermenice in zobata jermenica.
Navojno vreteno za mehanizem za nastavljanje višine de-
belinske mize lahko obdelujete samo s suhim mazivom.
Površina mize in vhodni ter izhodni valji morajo biti
vedno očiščeni smole.
Očistite umazane vhodne in izhodne valje.
Če želite preprečiti pregrevanje motorja, redno pre-
verjajte, ali se na odprtinah za zrak na motorju morda
ne nabira prah.
