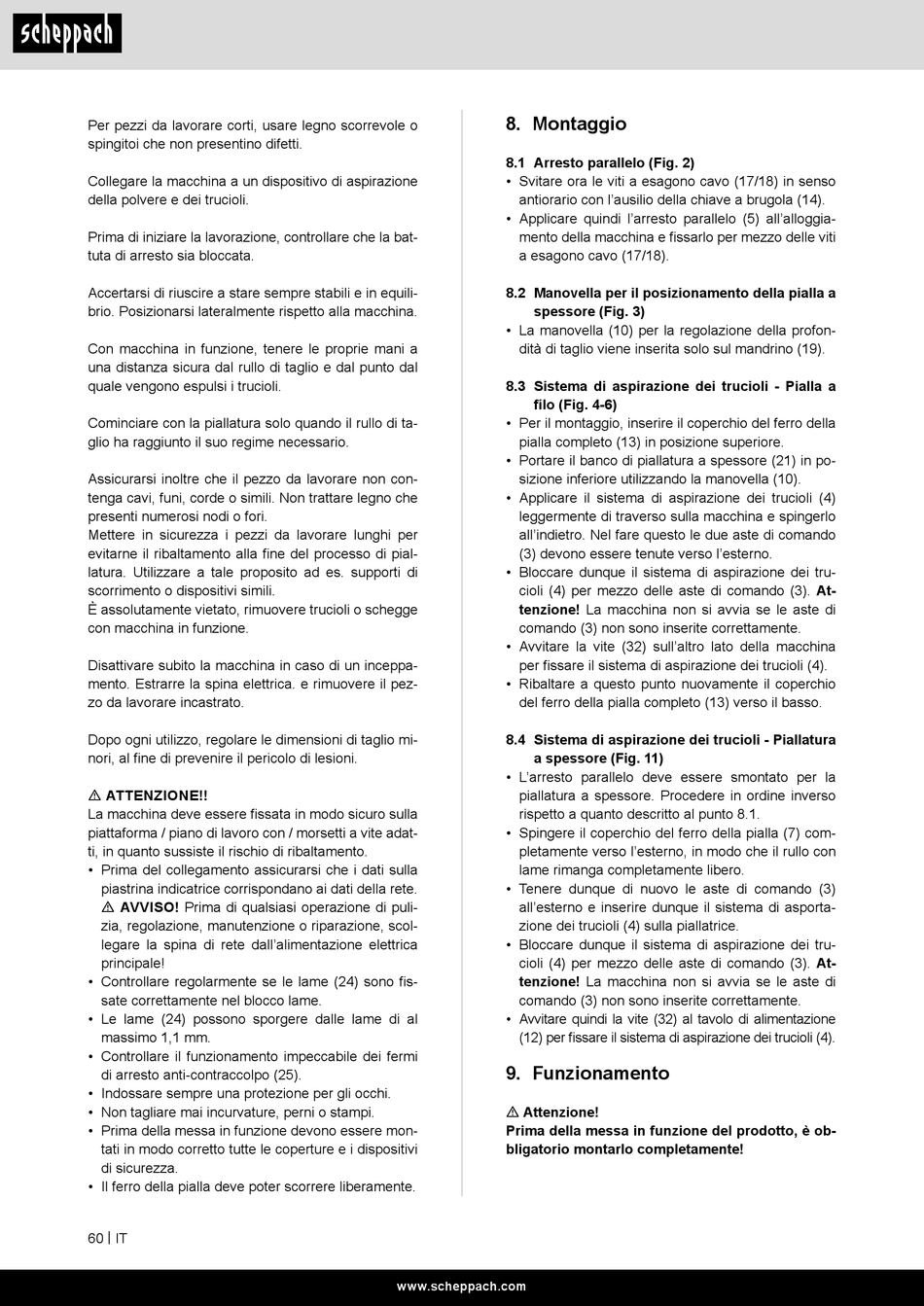

Scheppach HMS1070 Original Bedienungsanleitung Seite 60

Per pezzi da lavorare corti, usare legno scorrevole o
spingitoi che non presentino difetti.
Collegare la macchina a un dispositivo di aspirazione
della polvere e dei trucioli.
Prima di iniziare la lavorazione, controllare che la bat-
tuta di arresto sia bloccata.
Accertarsi di riuscire a stare sempre stabili e in equili-
brio. Posizionarsi lateralmente rispetto alla macchina.
Con macchina in funzione, tenere le proprie mani a
una distanza sicura dal rullo di taglio e dal punto dal
quale vengono espulsi i trucioli.
Cominciare con la piallatura solo quando il rullo di ta-
glio ha raggiunto il suo regime necessario.
Assicurarsi inoltre che il pezzo da lavorare non con-
tenga cavi, funi, corde o simili. Non trattare legno che
presenti numerosi nodi o fori.
Mettere in sicurezza i pezzi da lavorare lunghi per
evitarne il ribaltamento alla fine del processo di pial-
latura. Utilizzare a tale proposito ad es. supporti di
scorrimento o dispositivi simili.
È assolutamente vietato, rimuovere trucioli o schegge
con macchina in funzione.
Disattivare subito la macchina in caso di un inceppa-
mento. Estrarre la spina elettrica. e rimuovere il pez-
zo da lavorare incastrato.
Dopo ogni utilizzo, regolare le dimensioni di taglio mi-
nori, al fine di prevenire il pericolo di lesioni.
m ATTENZIONE!!
La macchina deve essere fissata in modo sicuro sulla
piattaforma / piano di lavoro con / morsetti a vite adat-
ti, in quanto sussiste il rischio di ribaltamento.
• Prima del collegamento assicurarsi che i dati sulla
piastrina indicatrice corrispondano ai dati della rete.
m AVVISO! Prima di qualsiasi operazione di puli-
zia, regolazione, manutenzione o riparazione, scol-
legare la spina di rete dall'alimentazione elettrica
principale!
• Controllare regolarmente se le lame (24) sono fis-
sate correttamente nel blocco lame.
• Le lame (24) possono sporgere dalle lame di al
massimo 1,1 mm.
• Controllare il funzionamento impeccabile dei fermi
di arresto anti-contraccolpo (25).
• Indossare sempre una protezione per gli occhi.
• Non tagliare mai incurvature, perni o stampi.
• Prima della messa in funzione devono essere mon-
tati in modo corretto tutte le coperture e i dispositivi
di sicurezza.
• Il ferro della pialla deve poter scorrere liberamente.
60 | IT
8. Montaggio
8.1 Arresto parallelo (Fig. 2)
• Svitare ora le viti a esagono cavo (17/18) in senso
antiorario con l'ausilio della chiave a brugola (14).
• Applicare quindi l'arresto parallelo (5) all'alloggia-
mento della macchina e fissarlo per mezzo delle viti
a esagono cavo (17/18).
8.2 Manovella per il posizionamento della pialla a
spessore (Fig. 3)
• La manovella (10) per la regolazione della profon-
dità di taglio viene inserita solo sul mandrino (19).
8.3 Sistema di aspirazione dei trucioli - Pialla a
filo (Fig. 4-6)
• Per il montaggio, inserire il coperchio del ferro della
pialla completo (13) in posizione superiore.
• Portare il banco di piallatura a spessore (21) in po-
sizione inferiore utilizzando la manovella (10).
• Applicare il sistema di aspirazione dei trucioli (4)
leggermente di traverso sulla macchina e spingerlo
all'indietro. Nel fare questo le due aste di comando
(3) devono essere tenute verso l'esterno.
• Bloccare dunque il sistema di aspirazione dei tru-
cioli (4) per mezzo delle aste di comando (3). At-
tenzione! La macchina non si avvia se le aste di
comando (3) non sono inserite correttamente.
• Avvitare la vite (32) sull'altro lato della macchina
per fissare il sistema di aspirazione dei trucioli (4).
• Ribaltare a questo punto nuovamente il coperchio
del ferro della pialla completo (13) verso il basso.
8.4 Sistema di aspirazione dei trucioli - Piallatura
a spessore (Fig. 11)
• L'arresto parallelo deve essere smontato per la
piallatura a spessore. Procedere in ordine inverso
rispetto a quanto descritto al punto 8.1.
• Spingere il coperchio del ferro della pialla (7) com-
pletamente verso l'esterno, in modo che il rullo con
lame rimanga completamente libero.
• Tenere dunque di nuovo le aste di comando (3)
all'esterno e inserire dunque il sistema di asporta-
zione dei trucioli (4) sulla piallatrice.
• Bloccare dunque il sistema di aspirazione dei tru-
cioli (4) per mezzo delle aste di comando (3). At-
tenzione! La macchina non si avvia se le aste di
comando (3) non sono inserite correttamente.
• Avvitare quindi la vite (32) al tavolo di alimentazione
(12) per fissare il sistema di aspirazione dei trucioli (4).
9. Funzionamento
m Attenzione!
Prima della messa in funzione del prodotto, è ob-
bligatorio montarlo completamente!
