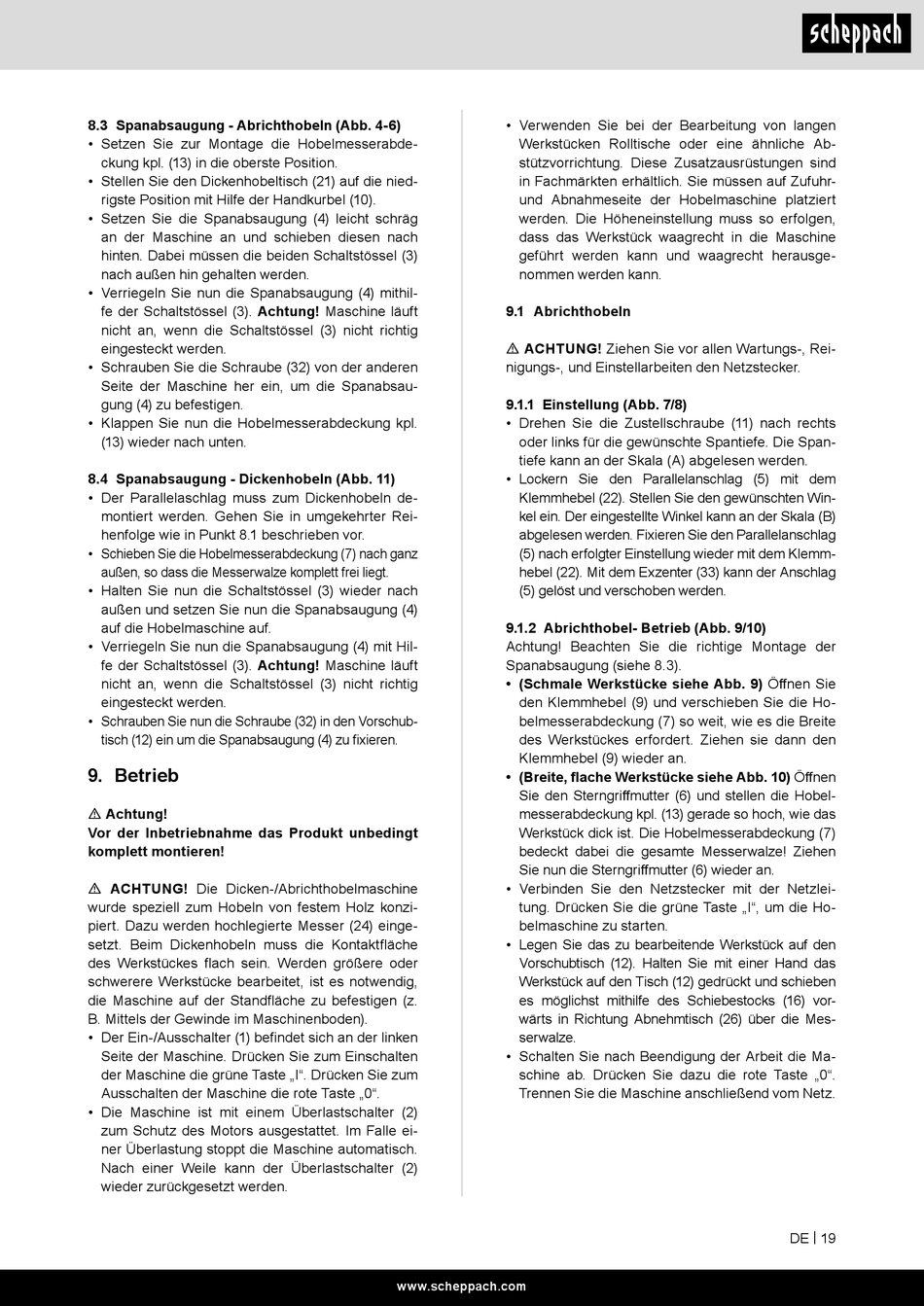

Scheppach HMS1070 Original Bedienungsanleitung Seite 19

8.3 Spanabsaugung - Abrichthobeln (Abb. 4-6)
• Setzen Sie zur Montage die Hobelmesserabde-
ckung kpl. (13) in die oberste Position.
• Stellen Sie den Dickenhobeltisch (21) auf die nied-
rigste Position mit Hilfe der Handkurbel (10).
• Setzen Sie die Spanabsaugung (4) leicht schräg
an der Maschine an und schieben diesen nach
hinten. Dabei müssen die beiden Schaltstössel (3)
nach außen hin gehalten werden.
• Verriegeln Sie nun die Spanabsaugung (4) mithil-
fe der Schaltstössel (3). Achtung! Maschine läuft
nicht an, wenn die Schaltstössel (3) nicht richtig
eingesteckt werden.
• Schrauben Sie die Schraube (32) von der anderen
Seite der Maschine her ein, um die Spanabsau-
gung (4) zu befestigen.
• Klappen Sie nun die Hobelmesserabdeckung kpl.
(13) wieder nach unten.
8.4 Spanabsaugung - Dickenhobeln (Abb. 11)
• Der Parallelaschlag muss zum Dickenhobeln de-
montiert werden. Gehen Sie in umgekehrter Rei-
henfolge wie in Punkt 8.1 beschrieben vor.
• Schieben Sie die Hobelmesserabdeckung (7) nach ganz
außen, so dass die Messerwalze komplett frei liegt.
• Halten Sie nun die Schaltstössel (3) wieder nach
außen und setzen Sie nun die Spanabsaugung (4)
auf die Hobelmaschine auf.
• Verriegeln Sie nun die Spanabsaugung (4) mit Hil-
fe der Schaltstössel (3). Achtung! Maschine läuft
nicht an, wenn die Schaltstössel (3) nicht richtig
eingesteckt werden.
• Schrauben Sie nun die Schraube (32) in den Vorschub-
tisch (12) ein um die Spanabsaugung (4) zu fixieren.
9. Betrieb
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
m ACHTUNG! Die Dicken-/Abrichthobelmaschine
wurde speziell zum Hobeln von festem Holz konzi-
piert. Dazu werden hochlegierte Messer (24) einge-
setzt. Beim Dickenhobeln muss die Kontaktfläche
des Werkstückes flach sein. Werden größere oder
schwerere Werkstücke bearbeitet, ist es notwendig,
die Maschine auf der Standfläche zu befestigen (z.
B. Mittels der Gewinde im Maschinenboden).
• Der Ein-/Ausschalter (1) befindet sich an der linken
Seite der Maschine. Drücken Sie zum Einschalten
der Maschine die grüne Taste „I". Drücken Sie zum
Ausschalten der Maschine die rote Taste „0".
• Die Maschine ist mit einem Überlastschalter (2)
zum Schutz des Motors ausgestattet. Im Falle ei-
ner Überlastung stoppt die Maschine automatisch.
Nach einer Weile kann der Überlastschalter (2)
wieder zurückgesetzt werden.
• Verwenden Sie bei der Bearbeitung von langen
Werkstücken Rolltische oder eine ähnliche Ab-
stützvorrichtung. Diese Zusatzausrüstungen sind
in Fachmärkten erhältlich. Sie müssen auf Zufuhr-
und Abnahmeseite der Hobelmaschine platziert
werden. Die Höheneinstellung muss so erfolgen,
dass das Werkstück waagrecht in die Maschine
geführt werden kann und waagrecht herausge-
nommen werden kann.
9.1 Abrichthobeln
m ACHTUNG! Ziehen Sie vor allen Wartungs-, Rei-
nigungs-, und Einstellarbeiten den Netzstecker.
9.1.1 Einstellung (Abb. 7/8)
• Drehen Sie die Zustellschraube (11) nach rechts
oder links für die gewünschte Spantiefe. Die Span-
tiefe kann an der Skala (A) abgelesen werden.
• Lockern Sie den Parallelanschlag (5) mit dem
Klemmhebel (22). Stellen Sie den gewünschten Win-
kel ein. Der eingestellte Winkel kann an der Skala (B)
abgelesen werden. Fixieren Sie den Parallelanschlag
(5) nach erfolgter Einstellung wieder mit dem Klemm-
hebel (22). Mit dem Exzenter (33) kann der Anschlag
(5) gelöst und verschoben werden.
9.1.2 Abrichthobel- Betrieb (Abb. 9/10)
Achtung! Beachten Sie die richtige Montage der
Spanabsaugung (siehe 8.3).
• (Schmale Werkstücke siehe Abb. 9) Öffnen Sie
den Klemmhebel (9) und verschieben Sie die Ho-
belmesserabdeckung (7) so weit, wie es die Breite
des Werkstückes erfordert. Ziehen sie dann den
Klemmhebel (9) wieder an.
• (Breite, flache Werkstücke siehe Abb. 10) Öffnen
Sie den Sterngriffmutter (6) und stellen die Hobel-
messerabdeckung kpl. (13) gerade so hoch, wie das
Werkstück dick ist. Die Hobelmesserabdeckung (7)
bedeckt dabei die gesamte Messerwalze! Ziehen
Sie nun die Sterngriffmutter (6) wieder an.
• Verbinden Sie den Netzstecker mit der Netzlei-
tung. Drücken Sie die grüne Taste „I", um die Ho-
belmaschine zu starten.
• Legen Sie das zu bearbeitende Werkstück auf den
Vorschubtisch (12). Halten Sie mit einer Hand das
Werkstück auf den Tisch (12) gedrückt und schieben
es möglichst mithilfe des Schiebestocks (16) vor-
wärts in Richtung Abnehmtisch (26) über die Mes-
serwalze.
• Schalten Sie nach Beendigung der Arbeit die Ma-
schine ab. Drücken Sie dazu die rote Taste „0".
Trennen Sie die Maschine anschließend vom Netz.
