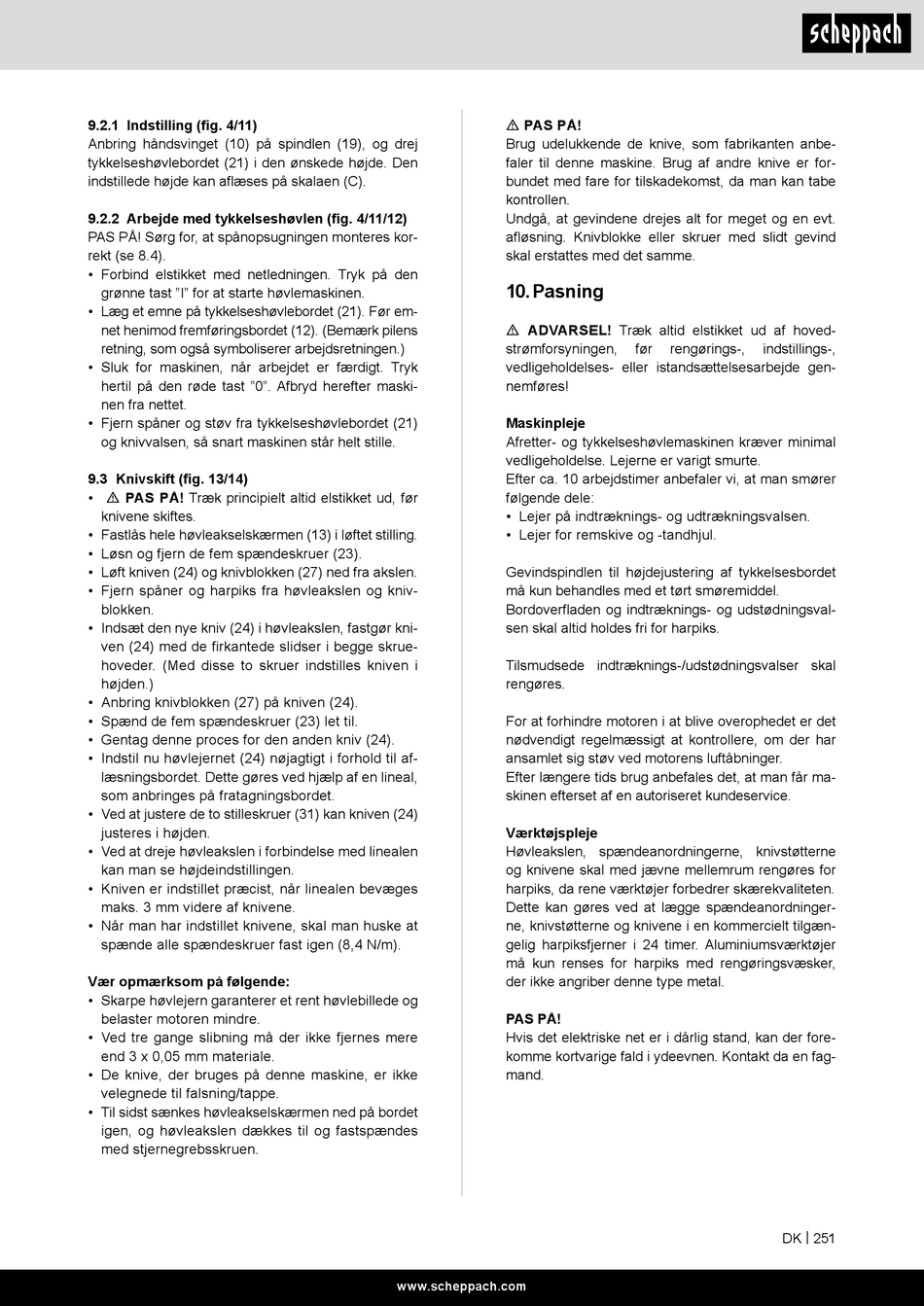

Scheppach HMS1070 Original Bedienungsanleitung Seite 251

9.2.1 Indstilling (fig. 4/11)
Anbring håndsvinget (10) på spindlen (19), og drej
tykkelseshøvlebordet (21) i den ønskede højde. Den
indstillede højde kan aflæses på skalaen (C).
9.2.2 Arbejde med tykkelseshøvlen (fig. 4/11/12)
PAS PÅ! Sørg for, at spånopsugningen monteres kor-
rekt (se 8.4).
• Forbind elstikket med netledningen. Tryk på den
grønne tast "I" for at starte høvlemaskinen.
• Læg et emne på tykkelseshøvlebordet (21). Før em-
net henimod fremføringsbordet (12). (Bemærk pilens
retning, som også symboliserer arbejdsretningen.)
• Sluk for maskinen, når arbejdet er færdigt. Tryk
hertil på den røde tast "0". Afbryd herefter maski-
nen fra nettet.
• Fjern spåner og støv fra tykkelseshøvlebordet (21)
og knivvalsen, så snart maskinen står helt stille.
9.3 Knivskift (fig. 13/14)
• m PAS PÅ! Træk principielt altid elstikket ud, før
knivene skiftes.
• Fastlås hele høvleakselskærmen (13) i løftet stilling.
• Løsn og fjern de fem spændeskruer (23).
• Løft kniven (24) og knivblokken (27) ned fra akslen.
• Fjern spåner og harpiks fra høvleakslen og kniv-
blokken.
• Indsæt den nye kniv (24) i høvleakslen, fastgør kni-
ven (24) med de firkantede slidser i begge skrue-
hoveder. (Med disse to skruer indstilles kniven i
højden.)
• Anbring knivblokken (27) på kniven (24).
• Spænd de fem spændeskruer (23) let til.
• Gentag denne proces for den anden kniv (24).
• Indstil nu høvlejernet (24) nøjagtigt i forhold til af-
læsningsbordet. Dette gøres ved hjælp af en lineal,
som anbringes på fratagningsbordet.
• Ved at justere de to stilleskruer (31) kan kniven (24)
justeres i højden.
• Ved at dreje høvleakslen i forbindelse med linealen
kan man se højdeindstillingen.
• Kniven er indstillet præcist, når linealen bevæges
maks. 3 mm videre af knivene.
• Når man har indstillet knivene, skal man huske at
spænde alle spændeskruer fast igen (8,4 N/m).
Vær opmærksom på følgende:
• Skarpe høvlejern garanterer et rent høvlebillede og
belaster motoren mindre.
• Ved tre gange slibning må der ikke fjernes mere
end 3 x 0,05 mm materiale.
• De knive, der bruges på denne maskine, er ikke
velegnede til falsning/tappe.
• Til sidst sænkes høvleakselskærmen ned på bordet
igen, og høvleakslen dækkes til og fastspændes
med stjernegrebsskruen.
m PAS PÅ!
Brug udelukkende de knive, som fabrikanten anbe-
faler til denne maskine. Brug af andre knive er for-
bundet med fare for tilskadekomst, da man kan tabe
kontrollen.
Undgå, at gevindene drejes alt for meget og en evt.
afløsning. Knivblokke eller skruer med slidt gevind
skal erstattes med det samme.
10. Pasning
m ADVARSEL! Træk altid elstikket ud af hoved-
strømforsyningen,
vedligeholdelses- eller istandsættelsesarbejde gen-
nemføres!
Maskinpleje
Afretter- og tykkelseshøvlemaskinen kræver minimal
vedligeholdelse. Lejerne er varigt smurte.
Efter ca. 10 arbejdstimer anbefaler vi, at man smører
følgende dele:
• Lejer på indtræknings- og udtrækningsvalsen.
• Lejer for remskive og -tandhjul.
Gevindspindlen til højdejustering af tykkelsesbordet
må kun behandles med et tørt smøremiddel.
Bordoverfladen og indtræknings- og udstødningsval-
sen skal altid holdes fri for harpiks.
Tilsmudsede indtræknings-/udstødningsvalser skal
rengøres.
For at forhindre motoren i at blive overophedet er det
nødvendigt regelmæssigt at kontrollere, om der har
ansamlet sig støv ved motorens luftåbninger.
Efter længere tids brug anbefales det, at man får ma-
skinen efterset af en autoriseret kundeservice.
Værktøjspleje
Høvleakslen, spændeanordningerne, knivstøtterne
og knivene skal med jævne mellemrum rengøres for
harpiks, da rene værktøjer forbedrer skærekvaliteten.
Dette kan gøres ved at lægge spændeanordninger-
ne, knivstøtterne og knivene i en kommercielt tilgæn-
gelig harpiksfjerner i 24 timer. Aluminiumsværktøjer
må kun renses for harpiks med rengøringsvæsker,
der ikke angriber denne type metal.
PAS PÅ!
Hvis det elektriske net er i dårlig stand, kan der fore-
komme kortvarige fald i ydeevnen. Kontakt da en fag-
mand.
www.scheppach.com
før rengørings-, indstillings-,
DK | 251
