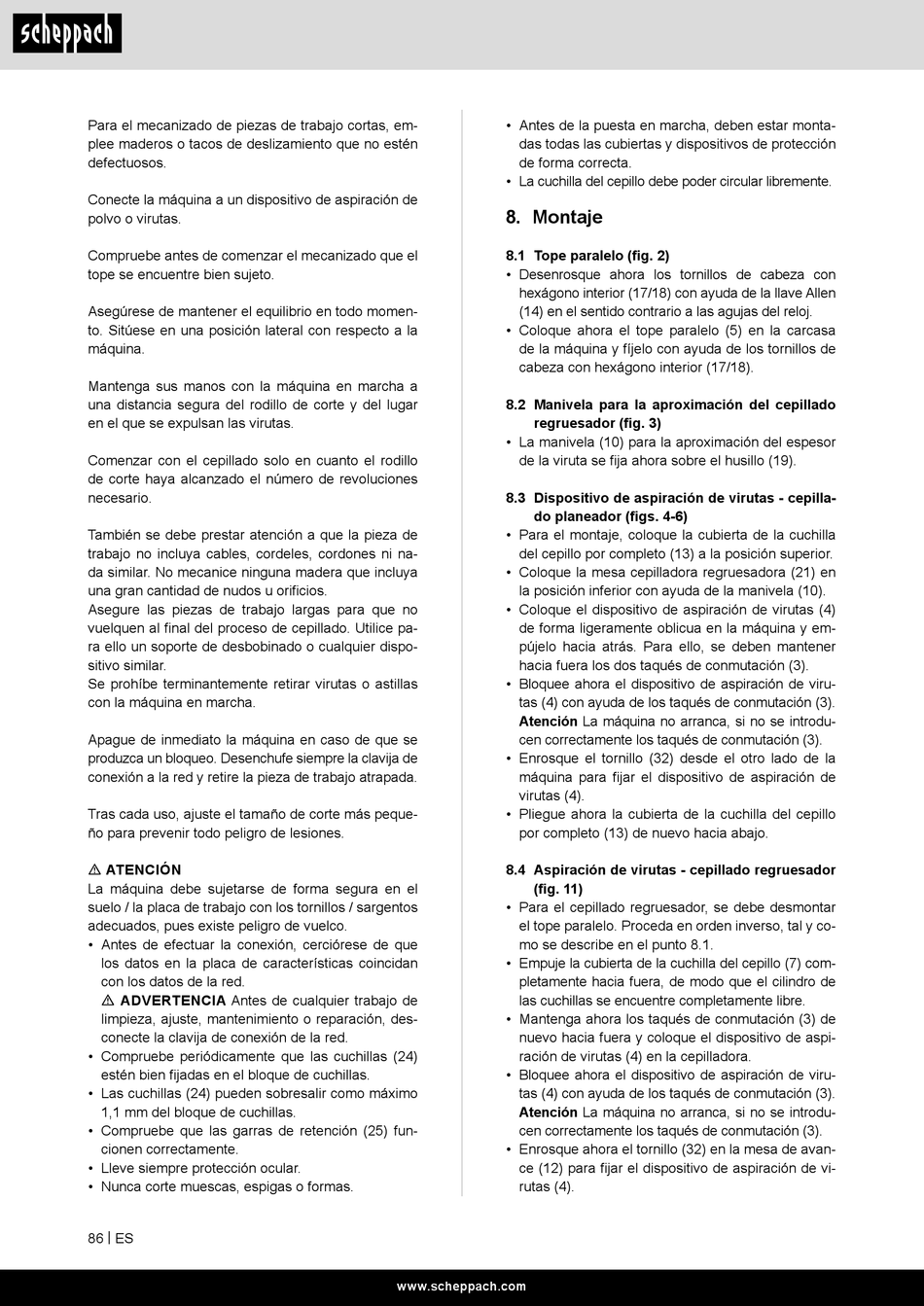

Scheppach HMS1070 Original Bedienungsanleitung Seite 86

Para el mecanizado de piezas de trabajo cortas, em-
plee maderos o tacos de deslizamiento que no estén
defectuosos.
Conecte la máquina a un dispositivo de aspiración de
polvo o virutas.
Compruebe antes de comenzar el mecanizado que el
tope se encuentre bien sujeto.
Asegúrese de mantener el equilibrio en todo momen-
to. Sitúese en una posición lateral con respecto a la
máquina.
Mantenga sus manos con la máquina en marcha a
una distancia segura del rodillo de corte y del lugar
en el que se expulsan las virutas.
Comenzar con el cepillado solo en cuanto el rodillo
de corte haya alcanzado el número de revoluciones
necesario.
También se debe prestar atención a que la pieza de
trabajo no incluya cables, cordeles, cordones ni na-
da similar. No mecanice ninguna madera que incluya
una gran cantidad de nudos u orificios.
Asegure las piezas de trabajo largas para que no
vuelquen al final del proceso de cepillado. Utilice pa-
ra ello un soporte de desbobinado o cualquier dispo-
sitivo similar.
Se prohíbe terminantemente retirar virutas o astillas
con la máquina en marcha.
Apague de inmediato la máquina en caso de que se
produzca un bloqueo. Desenchufe siempre la clavija de
conexión a la red y retire la pieza de trabajo atrapada.
Tras cada uso, ajuste el tamaño de corte más peque-
ño para prevenir todo peligro de lesiones.
m ATENCIÓN
La máquina debe sujetarse de forma segura en el
suelo / la placa de trabajo con los tornillos / sargentos
adecuados, pues existe peligro de vuelco.
• Antes de efectuar la conexión, cerciórese de que
los datos en la placa de características coincidan
con los datos de la red.
m ADVERTENCIA Antes de cualquier trabajo de
limpieza, ajuste, mantenimiento o reparación, des-
conecte la clavija de conexión de la red.
• Compruebe periódicamente que las cuchillas (24)
estén bien fijadas en el bloque de cuchillas.
• Las cuchillas (24) pueden sobresalir como máximo
1,1 mm del bloque de cuchillas.
• Compruebe que las garras de retención (25) fun-
cionen correctamente.
• Lleve siempre protección ocular.
• Nunca corte muescas, espigas o formas.
86 | ES
• Antes de la puesta en marcha, deben estar monta-
das todas las cubiertas y dispositivos de protección
de forma correcta.
• La cuchilla del cepillo debe poder circular libremente.
8. Montaje
8.1 Tope paralelo (fig. 2)
• Desenrosque ahora los tornillos de cabeza con
hexágono interior (17/18) con ayuda de la llave Allen
(14) en el sentido contrario a las agujas del reloj.
• Coloque ahora el tope paralelo (5) en la carcasa
de la máquina y fíjelo con ayuda de los tornillos de
cabeza con hexágono interior (17/18).
8.2 Manivela para la aproximación del cepillado
regruesador (fig. 3)
• La manivela (10) para la aproximación del espesor
de la viruta se fija ahora sobre el husillo (19).
8.3 Dispositivo de aspiración de virutas - cepilla-
do planeador (figs. 4-6)
• Para el montaje, coloque la cubierta de la cuchilla
del cepillo por completo (13) a la posición superior.
• Coloque la mesa cepilladora regruesadora (21) en
la posición inferior con ayuda de la manivela (10).
• Coloque el dispositivo de aspiración de virutas (4)
de forma ligeramente oblicua en la máquina y em-
pújelo hacia atrás. Para ello, se deben mantener
hacia fuera los dos taqués de conmutación (3).
• Bloquee ahora el dispositivo de aspiración de viru-
tas (4) con ayuda de los taqués de conmutación (3).
Atención La máquina no arranca, si no se introdu-
cen correctamente los taqués de conmutación (3).
• Enrosque el tornillo (32) desde el otro lado de la
máquina para fijar el dispositivo de aspiración de
virutas (4).
• Pliegue ahora la cubierta de la cuchilla del cepillo
por completo (13) de nuevo hacia abajo.
8.4 Aspiración de virutas - cepillado regruesador
(fig. 11)
• Para el cepillado regruesador, se debe desmontar
el tope paralelo. Proceda en orden inverso, tal y co-
mo se describe en el punto 8.1.
• Empuje la cubierta de la cuchilla del cepillo (7) com-
pletamente hacia fuera, de modo que el cilindro de
las cuchillas se encuentre completamente libre.
• Mantenga ahora los taqués de conmutación (3) de
nuevo hacia fuera y coloque el dispositivo de aspi-
ración de virutas (4) en la cepilladora.
• Bloquee ahora el dispositivo de aspiración de viru-
tas (4) con ayuda de los taqués de conmutación (3).
Atención La máquina no arranca, si no se introdu-
cen correctamente los taqués de conmutación (3).
• Enrosque ahora el tornillo (32) en la mesa de avan-
ce (12) para fijar el dispositivo de aspiración de vi-
rutas (4).
