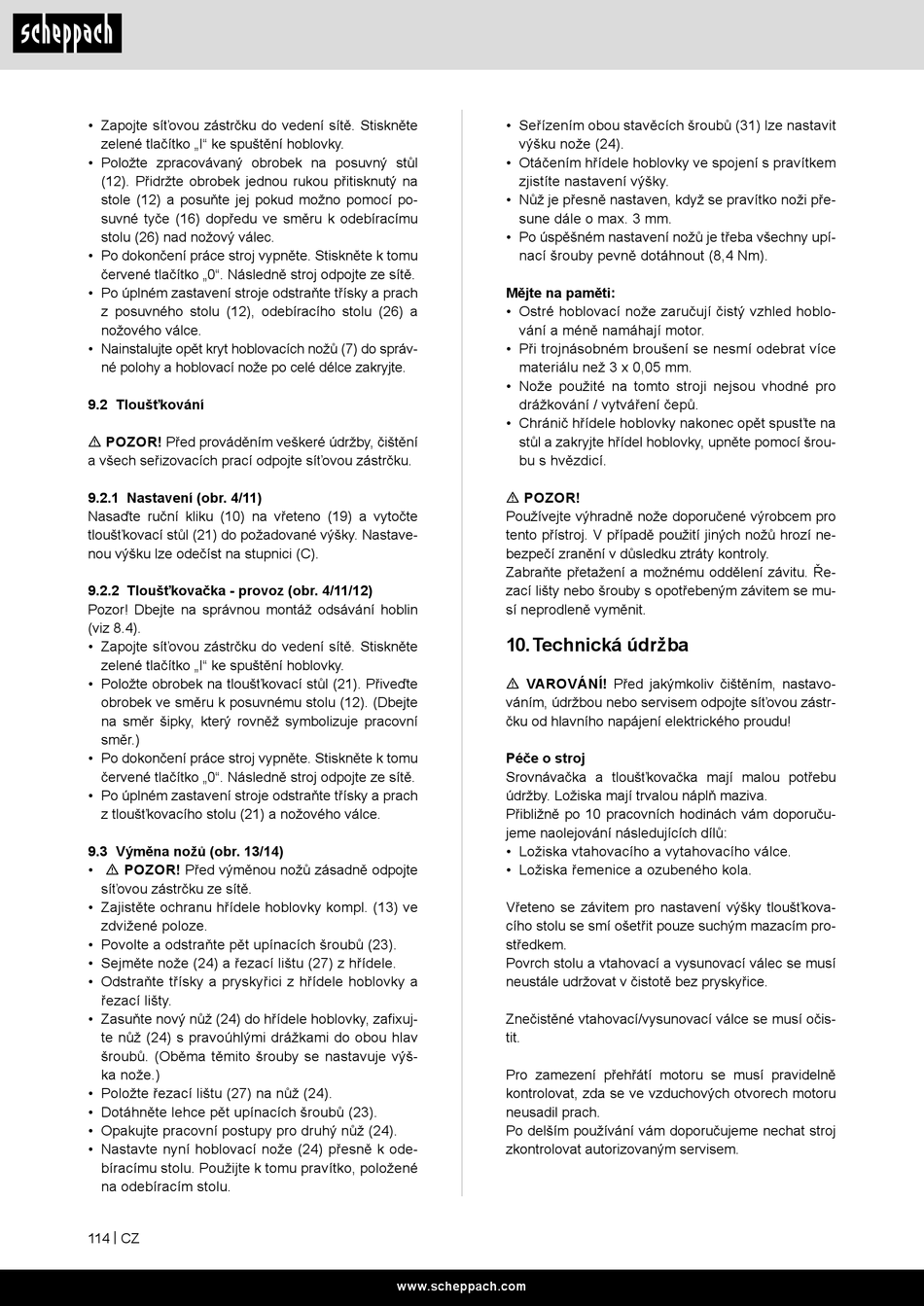

Scheppach HMS1070 Original Bedienungsanleitung Seite 114

• Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" ke spuštění hoblovky.
• Položte zpracovávaný obrobek na posuvný stůl
(12). Přidržte obrobek jednou rukou přitisknutý na
stole (12) a posuňte jej pokud možno pomocí po-
suvné tyče (16) dopředu ve směru k odebíracímu
stolu (26) nad nožový válec.
• Po dokončení práce stroj vypněte. Stiskněte k tomu
červené tlačítko „0". Následně stroj odpojte ze sítě.
• Po úplném zastavení stroje odstraňte třísky a prach
z posuvného stolu (12), odebíracího stolu (26) a
nožového válce.
• Nainstalujte opět kryt hoblovacích nožů (7) do správ-
né polohy a hoblovací nože po celé délce zakryjte.
9.2 Tloušťkování
m POZOR! Před prováděním veškeré údržby, čištění
a všech seřizovacích prací odpojte síťovou zástrčku.
9.2.1 Nastavení (obr. 4/11)
Nasaďte ruční kliku (10) na vřeteno (19) a vytočte
tloušťkovací stůl (21) do požadované výšky. Nastave-
nou výšku lze odečíst na stupnici (C).
9.2.2 Tloušťkovačka - provoz (obr. 4/11/12)
Pozor! Dbejte na správnou montáž odsávání hoblin
(viz 8.4).
• Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" ke spuštění hoblovky.
• Položte obrobek na tloušťkovací stůl (21). Přiveďte
obrobek ve směru k posuvnému stolu (12). (Dbejte
na směr šipky, který rovněž symbolizuje pracovní
směr.)
• Po dokončení práce stroj vypněte. Stiskněte k tomu
červené tlačítko „0". Následně stroj odpojte ze sítě.
• Po úplném zastavení stroje odstraňte třísky a prach
z tloušťkovacího stolu (21) a nožového válce.
9.3 Výměna nožů (obr. 13/14)
• m POZOR! Před výměnou nožů zásadně odpojte
síťovou zástrčku ze sítě.
• Zajistěte ochranu hřídele hoblovky kompl. (13) ve
zdvižené poloze.
• Povolte a odstraňte pět upínacích šroubů (23).
• Sejměte nože (24) a řezací lištu (27) z hřídele.
• Odstraňte třísky a pryskyřici z hřídele hoblovky a
řezací lišty.
• Zasuňte nový nůž (24) do hřídele hoblovky, zafixuj-
te nůž (24) s pravoúhlými drážkami do obou hlav
šroubů. (Oběma těmito šrouby se nastavuje výš-
ka nože.)
• Položte řezací lištu (27) na nůž (24).
• Dotáhněte lehce pět upínacích šroubů (23).
• Opakujte pracovní postupy pro druhý nůž (24).
• Nastavte nyní hoblovací nože (24) přesně k ode-
bíracímu stolu. Použijte k tomu pravítko, položené
na odebíracím stolu.
114 | CZ
• Seřízením obou stavěcích šroubů (31) lze nastavit
výšku nože (24).
• Otáčením hřídele hoblovky ve spojení s pravítkem
zjistíte nastavení výšky.
• Nůž je přesně nastaven, když se pravítko noži pře-
sune dále o max. 3 mm.
• Po úspěšném nastavení nožů je třeba všechny upí-
nací šrouby pevně dotáhnout (8,4 Nm).
Mějte na paměti:
• Ostré hoblovací nože zaručují čistý vzhled hoblo-
vání a méně namáhají motor.
• Při trojnásobném broušení se nesmí odebrat více
materiálu než 3 x 0,05 mm.
• Nože použité na tomto stroji nejsou vhodné pro
drážkování / vytváření čepů.
• Chránič hřídele hoblovky nakonec opět spusťte na
stůl a zakryjte hřídel hoblovky, upněte pomocí šrou-
bu s hvězdicí.
m POZOR!
Používejte výhradně nože doporučené výrobcem pro
tento přístroj. V případě použití jiných nožů hrozí ne-
bezpečí zranění v důsledku ztráty kontroly.
Zabraňte přetažení a možnému oddělení závitu. Ře-
zací lišty nebo šrouby s opotřebeným závitem se mu-
sí neprodleně vyměnit.
10. Technická údržba
m VAROVÁNÍ! Před jakýmkoliv čištěním, nastavo-
váním, údržbou nebo servisem odpojte síťovou zástr-
čku od hlavního napájení elektrického proudu!
Péče o stroj
Srovnávačka a tloušťkovačka mají malou potřebu
údržby. Ložiska mají trvalou náplň maziva.
Přibližně po 10 pracovních hodinách vám doporuču-
jeme naolejování následujících dílů:
• Ložiska vtahovacího a vytahovacího válce.
• Ložiska řemenice a ozubeného kola.
Vřeteno se závitem pro nastavení výšky tloušťkova-
cího stolu se smí ošetřit pouze suchým mazacím pro-
středkem.
Povrch stolu a vtahovací a vysunovací válec se musí
neustále udržovat v čistotě bez pryskyřice.
Znečistěné vtahovací/vysunovací válce se musí očis-
tit.
Pro zamezení přehřátí motoru se musí pravidelně
kontrolovat, zda se ve vzduchových otvorech motoru
neusadil prach.
Po delším používání vám doporučujeme nechat stroj
zkontrolovat autorizovaným servisem.
