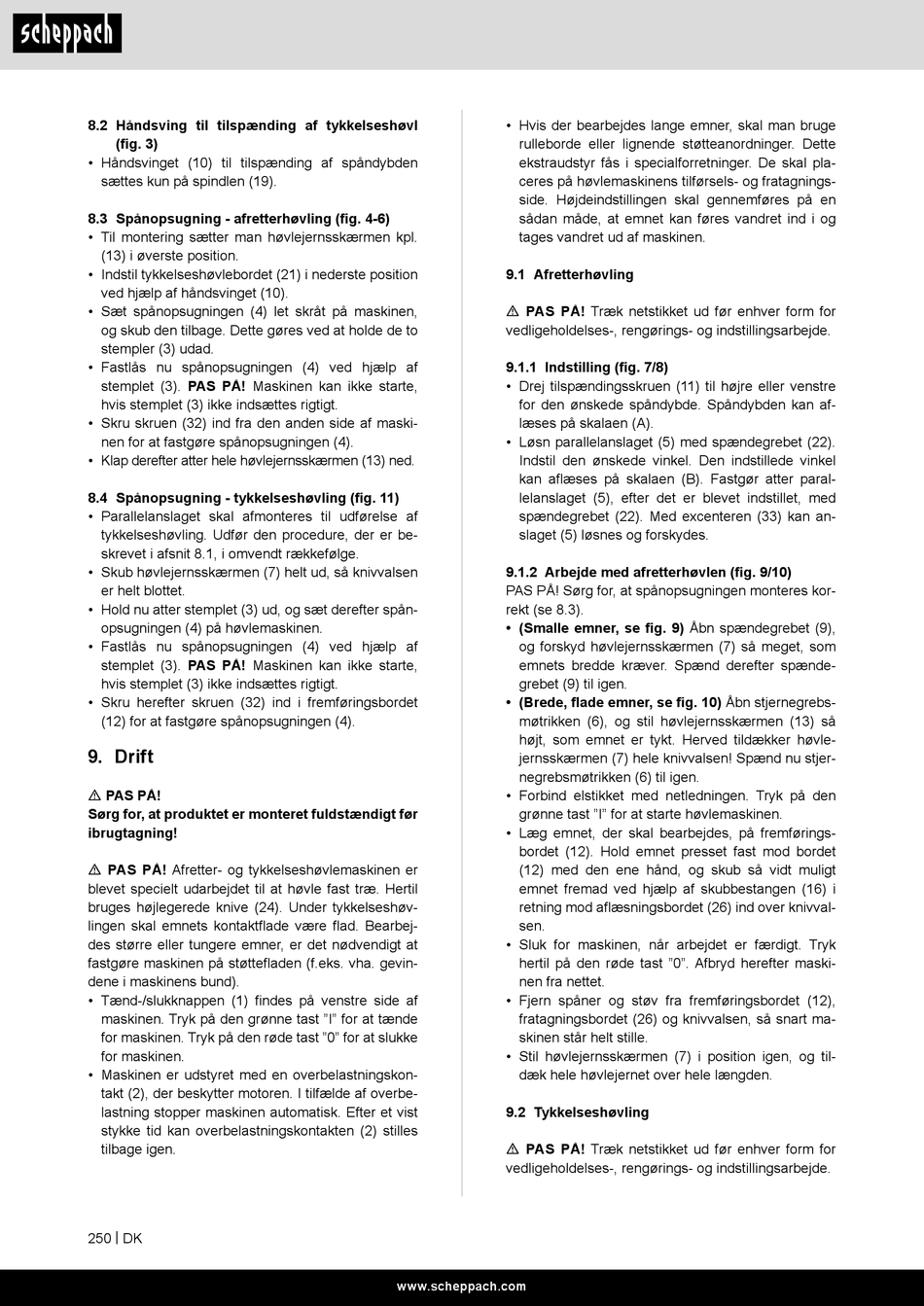

8.2 Håndsving til tilspænding af tykkelseshøvl
(fig. 3)
• Håndsvinget (10) til tilspænding af spåndybden
sættes kun på spindlen (19).
8.3 Spånopsugning - afretterhøvling (fig. 4-6)
• Til montering sætter man høvlejernsskærmen kpl.
(13) i øverste position.
• Indstil tykkelseshøvlebordet (21) i nederste position
ved hjælp af håndsvinget (10).
• Sæt spånopsugningen (4) let skråt på maskinen,
og skub den tilbage. Dette gøres ved at holde de to
stempler (3) udad.
• Fastlås nu spånopsugningen (4) ved hjælp af
stemplet (3). PAS PÅ! Maskinen kan ikke starte,
hvis stemplet (3) ikke indsættes rigtigt.
• Skru skruen (32) ind fra den anden side af maski-
nen for at fastgøre spånopsugningen (4).
• Klap derefter atter hele høvlejernsskærmen (13) ned.
8.4 Spånopsugning - tykkelseshøvling (fig. 11)
• Parallelanslaget skal afmonteres til udførelse af
tykkelseshøvling. Udfør den procedure, der er be-
skrevet i afsnit 8.1, i omvendt rækkefølge.
• Skub høvlejernsskærmen (7) helt ud, så knivvalsen
er helt blottet.
• Hold nu atter stemplet (3) ud, og sæt derefter spån-
opsugningen (4) på høvlemaskinen.
• Fastlås nu spånopsugningen (4) ved hjælp af
stemplet (3). PAS PÅ! Maskinen kan ikke starte,
hvis stemplet (3) ikke indsættes rigtigt.
• Skru herefter skruen (32) ind i fremføringsbordet
(12) for at fastgøre spånopsugningen (4).
9. Drift
m PAS PÅ!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
m PAS PÅ! Afretter- og tykkelseshøvlemaskinen er
blevet specielt udarbejdet til at høvle fast træ. Hertil
bruges højlegerede knive (24). Under tykkelseshøv-
lingen skal emnets kontaktflade være flad. Bearbej-
des større eller tungere emner, er det nødvendigt at
fastgøre maskinen på støttefladen (f.eks. vha. gevin-
dene i maskinens bund).
• Tænd-/slukknappen (1) findes på venstre side af
maskinen. Tryk på den grønne tast "I" for at tænde
for maskinen. Tryk på den røde tast "0" for at slukke
for maskinen.
• Maskinen er udstyret med en overbelastningskon-
takt (2), der beskytter motoren. I tilfælde af overbe-
lastning stopper maskinen automatisk. Efter et vist
stykke tid kan overbelastningskontakten (2) stilles
tilbage igen.
250 | DK
• Hvis der bearbejdes lange emner, skal man bruge
rulleborde eller lignende støtteanordninger. Dette
ekstraudstyr fås i specialforretninger. De skal pla-
ceres på høvlemaskinens tilførsels- og fratagnings-
side. Højdeindstillingen skal gennemføres på en
sådan måde, at emnet kan føres vandret ind i og
tages vandret ud af maskinen.
9.1 Afretterhøvling
m PAS PÅ! Træk netstikket ud før enhver form for
vedligeholdelses-, rengørings- og indstillingsarbejde.
9.1.1 Indstilling (fig. 7/8)
• Drej tilspændingsskruen (11) til højre eller venstre
for den ønskede spåndybde. Spåndybden kan af-
læses på skalaen (A).
• Løsn parallelanslaget (5) med spændegrebet (22).
Indstil den ønskede vinkel. Den indstillede vinkel
kan aflæses på skalaen (B). Fastgør atter paral-
lelanslaget (5), efter det er blevet indstillet, med
spændegrebet (22). Med excenteren (33) kan an-
slaget (5) løsnes og forskydes.
9.1.2 Arbejde med afretterhøvlen (fig. 9/10)
PAS PÅ! Sørg for, at spånopsugningen monteres kor-
rekt (se 8.3).
• (Smalle emner, se fig. 9) Åbn spændegrebet (9),
og forskyd høvlejernsskærmen (7) så meget, som
emnets bredde kræver. Spænd derefter spænde-
grebet (9) til igen.
• (Brede, flade emner, se fig. 10) Åbn stjernegrebs-
møtrikken (6), og stil høvlejernsskærmen (13) så
højt, som emnet er tykt. Herved tildækker høvle-
jernsskærmen (7) hele knivvalsen! Spænd nu stjer-
negrebsmøtrikken (6) til igen.
• Forbind elstikket med netledningen. Tryk på den
grønne tast "I" for at starte høvlemaskinen.
• Læg emnet, der skal bearbejdes, på fremførings-
bordet (12). Hold emnet presset fast mod bordet
(12) med den ene hånd, og skub så vidt muligt
emnet fremad ved hjælp af skubbestangen (16) i
retning mod aflæsningsbordet (26) ind over knivval-
sen.
• Sluk for maskinen, når arbejdet er færdigt. Tryk
hertil på den røde tast "0". Afbryd herefter maski-
nen fra nettet.
• Fjern spåner og støv fra fremføringsbordet (12),
fratagningsbordet (26) og knivvalsen, så snart ma-
skinen står helt stille.
• Stil høvlejernsskærmen (7) i position igen, og til-
dæk hele høvlejernet over hele længden.
9.2 Tykkelseshøvling
m PAS PÅ! Træk netstikket ud før enhver form for
vedligeholdelses-, rengørings- og indstillingsarbejde.
