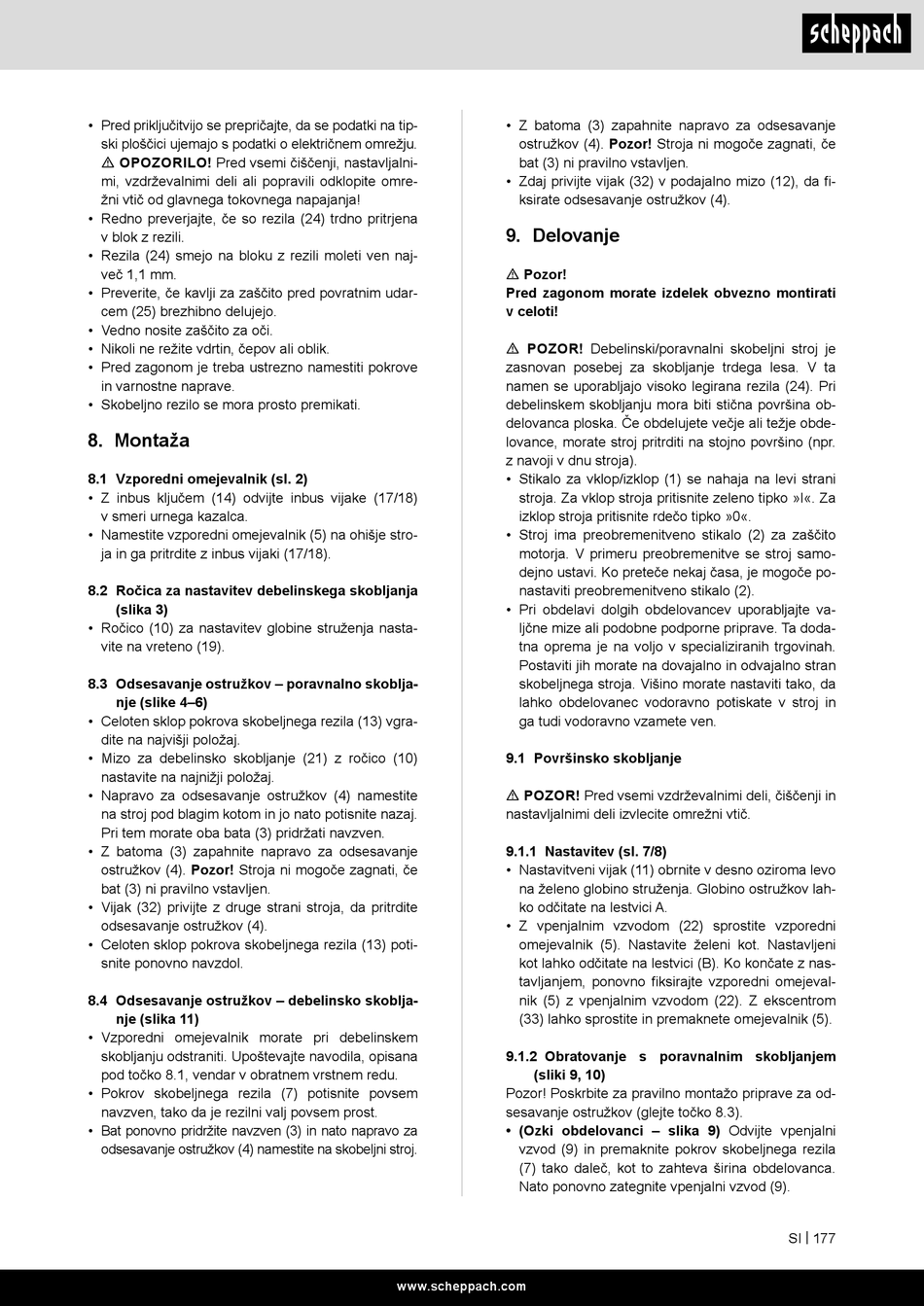

Scheppach HMS1070 Original Bedienungsanleitung Seite 177

• Pred priključitvijo se prepričajte, da se podatki na tip-
ski ploščici ujemajo s podatki o električnem omrežju.
m OPOZORILO! Pred vsemi čiščenji, nastavljalni-
mi, vzdrževalnimi deli ali popravili odklopite omre-
žni vtič od glavnega tokovnega napajanja!
• Redno preverjajte, če so rezila (24) trdno pritrjena
v blok z rezili.
• Rezila (24) smejo na bloku z rezili moleti ven naj-
več 1,1 mm.
• Preverite, če kavlji za zaščito pred povratnim udar-
cem (25) brezhibno delujejo.
• Vedno nosite zaščito za oči.
• Nikoli ne režite vdrtin, čepov ali oblik.
• Pred zagonom je treba ustrezno namestiti pokrove
in varnostne naprave.
• Skobeljno rezilo se mora prosto premikati.
8. Montaža
8.1 Vzporedni omejevalnik (sl. 2)
• Z inbus ključem (14) odvijte inbus vijake (17/18)
v smeri urnega kazalca.
• Namestite vzporedni omejevalnik (5) na ohišje stro-
ja in ga pritrdite z inbus vijaki (17/18).
8.2 Ročica za nastavitev debelinskega skobljanja
(slika 3)
• Ročico (10) za nastavitev globine struženja nasta-
vite na vreteno (19).
8.3 Odsesavanje ostružkov – poravnalno skoblja-
nje (slike 4–6)
• Celoten sklop pokrova skobeljnega rezila (13) vgra-
dite na najvišji položaj.
• Mizo za debelinsko skobljanje (21) z ročico (10)
nastavite na najnižji položaj.
• Napravo za odsesavanje ostružkov (4) namestite
na stroj pod blagim kotom in jo nato potisnite nazaj.
Pri tem morate oba bata (3) pridržati navzven.
• Z batoma (3) zapahnite napravo za odsesavanje
ostružkov (4). Pozor! Stroja ni mogoče zagnati, če
bat (3) ni pravilno vstavljen.
• Vijak (32) privijte z druge strani stroja, da pritrdite
odsesavanje ostružkov (4).
• Celoten sklop pokrova skobeljnega rezila (13) poti-
snite ponovno navzdol.
8.4 Odsesavanje ostružkov – debelinsko skoblja-
nje (slika 11)
• Vzporedni omejevalnik morate pri debelinskem
skobljanju odstraniti. Upoštevajte navodila, opisana
pod točko 8.1, vendar v obratnem vrstnem redu.
• Pokrov skobeljnega rezila (7) potisnite povsem
navzven, tako da je rezilni valj povsem prost.
• Bat ponovno pridržite navzven (3) in nato napravo za
odsesavanje ostružkov (4) namestite na skobeljni stroj.
• Z batoma (3) zapahnite napravo za odsesavanje
ostružkov (4). Pozor! Stroja ni mogoče zagnati, če
bat (3) ni pravilno vstavljen.
• Zdaj privijte vijak (32) v podajalno mizo (12), da fi-
ksirate odsesavanje ostružkov (4).
9. Delovanje
m Pozor!
Pred zagonom morate izdelek obvezno montirati
v celoti!
m POZOR! Debelinski/poravnalni skobeljni stroj je
zasnovan posebej za skobljanje trdega lesa. V ta
namen se uporabljajo visoko legirana rezila (24). Pri
debelinskem skobljanju mora biti stična površina ob-
delovanca ploska. Če obdelujete večje ali težje obde-
lovance, morate stroj pritrditi na stojno površino (npr.
z navoji v dnu stroja).
• Stikalo za vklop/izklop (1) se nahaja na levi strani
stroja. Za vklop stroja pritisnite zeleno tipko »I«. Za
izklop stroja pritisnite rdečo tipko »0«.
• Stroj ima preobremenitveno stikalo (2) za zaščito
motorja. V primeru preobremenitve se stroj samo-
dejno ustavi. Ko preteče nekaj časa, je mogoče po-
nastaviti preobremenitveno stikalo (2).
• Pri obdelavi dolgih obdelovancev uporabljajte va-
ljčne mize ali podobne podporne priprave. Ta doda-
tna oprema je na voljo v specializiranih trgovinah.
Postaviti jih morate na dovajalno in odvajalno stran
skobeljnega stroja. Višino morate nastaviti tako, da
lahko obdelovanec vodoravno potiskate v stroj in
ga tudi vodoravno vzamete ven.
9.1 Površinsko skobljanje
m POZOR! Pred vsemi vzdrževalnimi deli, čiščenji in
nastavljalnimi deli izvlecite omrežni vtič.
9.1.1 Nastavitev (sl. 7/8)
• Nastavitveni vijak (11) obrnite v desno oziroma levo
na želeno globino struženja. Globino ostružkov lah-
ko odčitate na lestvici A.
• Z vpenjalnim vzvodom (22) sprostite vzporedni
omejevalnik (5). Nastavite želeni kot. Nastavljeni
kot lahko odčitate na lestvici (B). Ko končate z nas-
tavljanjem, ponovno fiksirajte vzporedni omejeval-
nik (5) z vpenjalnim vzvodom (22). Z ekscentrom
(33) lahko sprostite in premaknete omejevalnik (5).
9.1.2 Obratovanje s poravnalnim skobljanjem
(sliki 9, 10)
Pozor! Poskrbite za pravilno montažo priprave za od-
sesavanje ostružkov (glejte točko 8.3).
• (Ozki obdelovanci – slika 9) Odvijte vpenjalni
vzvod (9) in premaknite pokrov skobeljnega rezila
(7) tako daleč, kot to zahteva širina obdelovanca.
Nato ponovno zategnite vpenjalni vzvod (9).
