Id.-Nr.: CA65642-002 Stand: 03/2012
moog

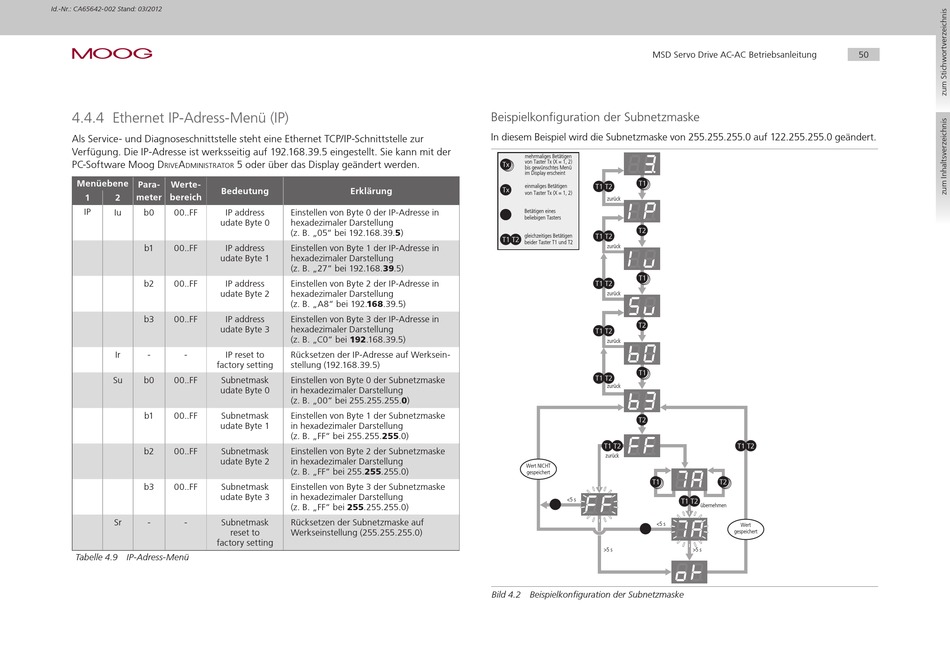

4.4.4 Ethernet IP-Adress-Menü (IP)
Als Service- und Diagnoseschnittstelle steht eine Ethernet TCP/IP-Schnittstelle zur
Verfügung. Die IP-Adresse ist werksseitig auf 192.168.39.5 eingestellt. Sie kann mit der
PC-Software Moog D
A
rive
DministrAtor
Menüebene Para-
Werte-
Bedeutung
1
2
meter
bereich
IP
Iu
b0
00..FF
IP address
udate Byte 0
b1
00..FF
IP address
udate Byte 1
b2
00..FF
IP address
udate Byte 2
b3
00..FF
IP address
udate Byte 3
Ir
-
-
IP reset to
factory setting
Su
b0
00..FF
Subnetmask
udate Byte 0
b1
00..FF
Subnetmask
udate Byte 1
b2
00..FF
Subnetmask
udate Byte 2
b3
00..FF
Subnetmask
udate Byte 3
Sr
-
-
Subnetmask
reset to
factory setting
Tabelle 4.9 IP-Adress-Menü
5 oder über das Display geändert werden.
Erklärung
Einstellen von Byte 0 der IP-Adresse in
hexadezimaler Darstellung
(z. B. „05" bei 192.168.39.5)
Einstellen von Byte 1 der IP-Adresse in
hexadezimaler Darstellung
(z. B. „27" bei 192.168.39.5)
Einstellen von Byte 2 der IP-Adresse in
hexadezimaler Darstellung
(z. B. „A8" bei 192.168.39.5)
Einstellen von Byte 3 der IP-Adresse in
hexadezimaler Darstellung
(z. B. „C0" bei 192.168.39.5)
Rücksetzen der IP-Adresse auf Werksein-
stellung (192.168.39.5)
Einstellen von Byte 0 der Subnetzmaske
in hexadezimaler Darstellung
(z. B. „00" bei 255.255.255.0)
Einstellen von Byte 1 der Subnetzmaske
in hexadezimaler Darstellung
(z. B. „FF" bei 255.255.255.0)
Einstellen von Byte 2 der Subnetzmaske
in hexadezimaler Darstellung
(z. B. „FF" bei 255.255.255.0)
Einstellen von Byte 3 der Subnetzmaske
in hexadezimaler Darstellung
(z. B. „FF" bei 255.255.255.0)
Rücksetzen der Subnetzmaske auf
Werkseinstellung (255.255.255.0)
MSD Servo Drive AC-AC Betriebsanleitung
Beispielkonfiguration der Subnetzmaske
In diesem Beispiel wird die Subnetzmaske von 255.255.255.0 auf 122.255.255.0 geändert.
mehrmaliges Betätigen
von Taster Tx (X = 1, 2)
Tx
bis gewünschtes Menü
im Display erscheint
T1
T1 T2
einmaliges Betätigen
Tx
von Taster Tx (X = 1, 2)
zurück
Betätigen eines
beliebigen Tasters
T2
gleichzeitiges Betätigen
T1 T2
T1 T2
beider Taster T1 und T2
zurück
T1
T1 T2
zurück
T2
T1 T2
zurück
T1
T1 T2
zurück
T2
T1 T2
zurück
Wert NICHT
gespeichert
T1
<5 s
<5 s
>5 s
Bild 4.2 Beispielkonfiguration der Subnetzmaske
50
T1 T2
T2
T1 T2
übernehmen
Wert
gespeichert
>5 s
