Schritt
Aktion
1.
Ermitteln Sie die für Ihr Gerät geltende An-
schlussbelegung.
2.
Schließen Sie alle benötigten Ein- und Aus-
gabeeinheiten an die Steueranschlüsse und
ggf. Optionen an.
3.
Schließen Sie Geber, Motor und ggf. den
externen Bremswiderstand an.
4.
Schließen Sie den Schutzleiter und die Ver-
sorgungsspannungen an.
5.
Weiter geht's mit der Inbetriebnahme in
Kapitel 4.
Tabelle 3.1 Elektrische Installation
3.2 Übersicht der Anschlüsse BG1 bis BG4
Anmerkung
Im Folgenden finden Sie den Lageplan, aus dem Sie die jeweilige Position der Stecker
Abschnitt 3.2 für BG1 bis BG4
Abschnitt 3.3 für BG5 bis BG6A
und Klemmen finden können. Zur besseren Orientierung haben wir die Bezeichnung der
Abschnitt 3.4 für BG7
Stecker und Klemmen mit einem Kürzel versehen.
Abschnitt 3.8
Abschnitt 3.11 und/oder 3.12
Abschnitte 3.13, 3.14 und 3.15
Abschnitte 3.5 und 3.7

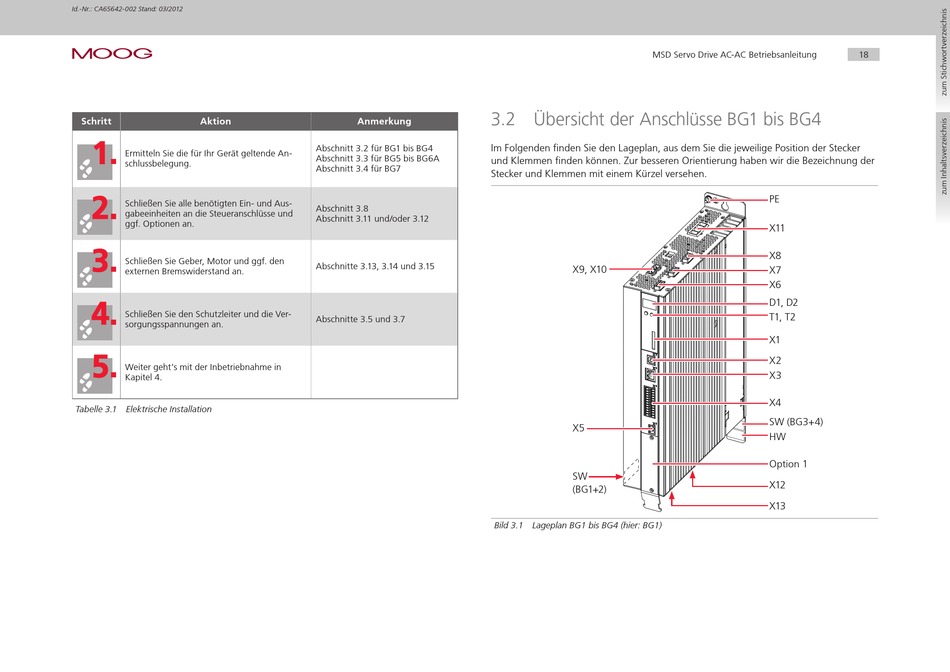

Bild 3.1 Lageplan BG1 bis BG4 (hier: BG1)
MSD Servo Drive AC-AC Betriebsanleitung
X9, X10
X5
SW
(BG1+2)
18
PE
X11
X8
X7
X6
D1, D2
T1, T2
X1
X2
X3
X4
SW (BG3+4)
HW
Option 1
X12
X13
