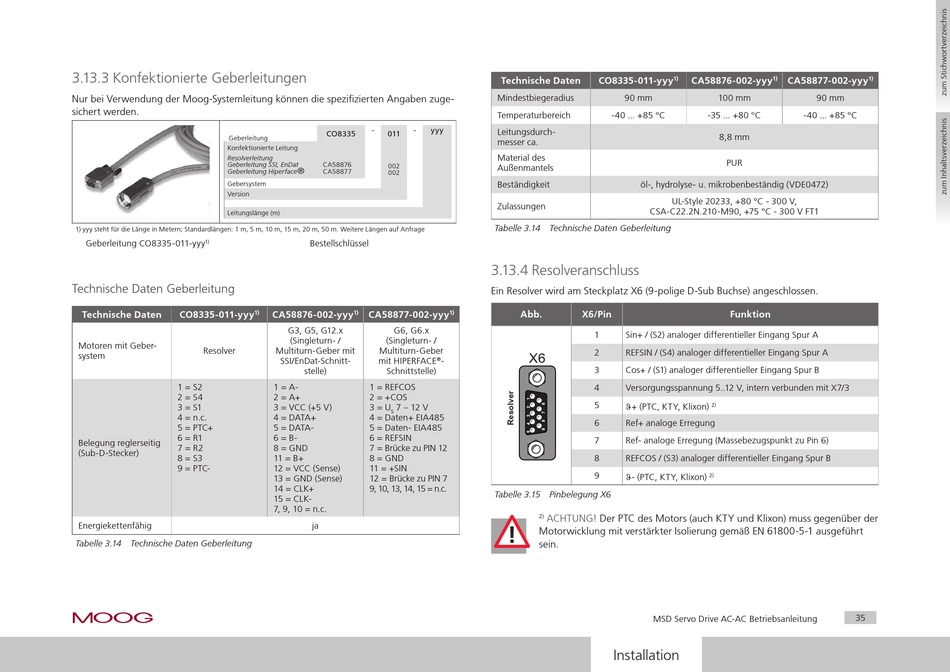

3.13.3 Konfektionierte Geberleitungen
Nur bei Verwendung der Moog-Systemleitung können die spezifizierten Angaben zuge-
sichert werden.
Geberleitung
Konfektionierte Leitung
Resolverleitung
Geberleitung SSI, EnDat
Geberleitung Hiperface
Gebersystem
Version
Leitungslänge (m)
1) yyy steht für die Länge in Metern; Standardlängen: 1 m, 5 m, 10 m, 15 m, 20 m, 50 m. Weitere Längen auf Anfrage
Geberleitung CO8335-011-yyy
1)
Technische Daten Geberleitung
Technische Daten
CO8335-011-yyy
Motoren mit Geber-
Resolver
system
1 = S2
2 = S4
3 = S1
4 = n.c.
5 = PTC+
6 = R1
Belegung reglerseitig
7 = R2
(Sub-D-Stecker)
8 = S3
9 = PTC-
Energiekettenfähig
Tabelle 3.14 Technische Daten Geberleitung
moog
Id.-Nr.: CA65642-002 Stand: 03/2012
-
-
yyy
CO8335
011
CA58876
002
®
CA58877
002
Bestellschlüssel
CA58876-002-yyy
CA58877-002-yyy
1)
1)
G3, G5, G12.x
G6, G6.x
(Singleturn- /
(Singleturn- /
Multiturn-Geber mit
Multiturn-Geber
SSI/EnDat-Schnitt-
mit HIPERFACE
stelle)
Schnittstelle)
1 = A-
1 = REFCOS
2 = A+
2 = +COS
3 = VCC (+5 V)
3 = u
7 – 12 V
S
4 = DATA+
4 = Daten+ EIA485
5 = DATA-
5 = Daten- EIA485
6 = B-
6 = REFSIN
8 = GND
7 = Brücke zu PIN 12
11 = B+
8 = GND
12 = VCC (Sense)
11 = +SIN
13 = GND (Sense)
12 = Brücke zu PIN 7
14 = CLK+
9, 10, 13, 14, 15 = n.c.
15 = CLK-
7, 9, 10 = n.c.
ja
Technische Daten
CO8335-011-yyy
Mindestbiegeradius
Temperaturbereich
-40 ... +85 °C
Leitungsdurch-
messer ca.
Material des
Außenmantels
Beständigkeit
Zulassungen
Tabelle 3.14 Technische Daten Geberleitung
3.13.4 Resolveranschluss
Ein Resolver wird am Steckplatz X6 (9-polige D-Sub Buchse) angeschlossen.
Abb.
X6/Pin
1)
1
2
X6
-
®
3
4
5
6
7
8
9
Tabelle 3.15 Pinbelegung X6
2)
ACHTuNG!
Der PTC des Motors (auch KTY und Klixon) muss gegenüber der
!
Motorwicklung mit verstärkter Isolierung gemäß EN 61800-5-1 ausgeführt
sein.
[
Installation
CA58876-002-yyy
CA58877-002-yyy
1)
1)
90 mm
100 mm
-35 ... +80 °C
-40 ... +85 °C
8,8 mm
PuR
öl-, hydrolyse- u. mikrobenbeständig (VDE0472)
uL-Style 20233, +80 °C - 300 V,
CSA-C22.2N.210-M90, +75 °C - 300 V FT1
Funktion
Sin+ / (S2) analoger differentieller Eingang Spur A
REFSIN / (S4) analoger differentieller Eingang Spur A
Cos+ / (S1) analoger differentieller Eingang Spur B
Versorgungsspannung 5..12 V, intern verbunden mit X7/3
ϑ+ (PTC, KTY, Klixon)
2)
Ref+ analoge Erregung
Ref- analoge Erregung (Massebezugspunkt zu Pin 6)
REFCOS / (S3) analoger differentieller Eingang Spur B
ϑ- (PTC, KTY, Klixon)
2)
MSD Servo Drive AC-AC Betriebsanleitung
]
1)
90 mm
35
