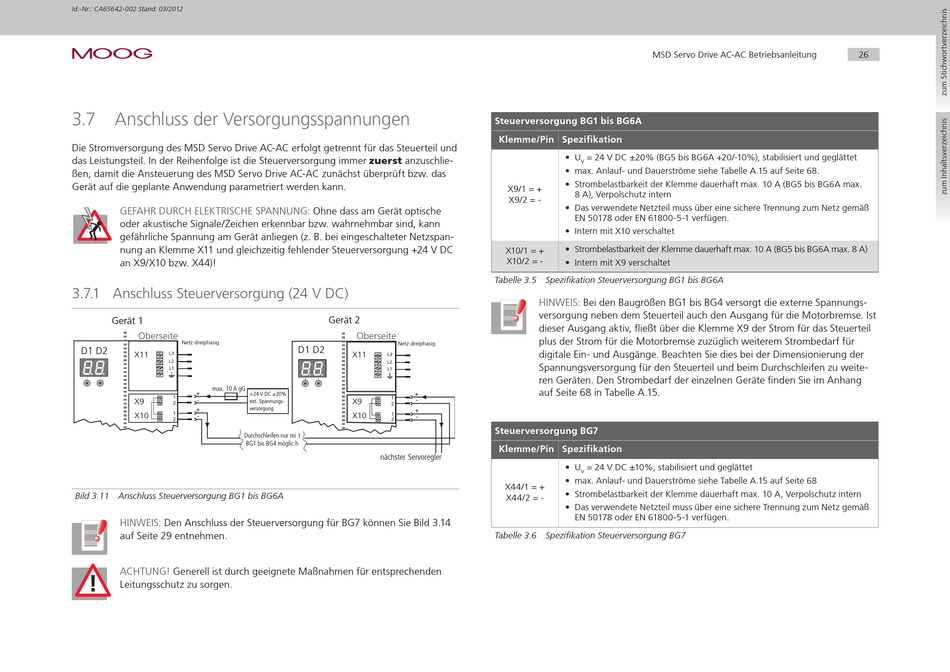

Id.-Nr.: CA65642-002 Stand: 03/2012
moog
3.7
Anschluss der Versorgungsspannungen
Die Stromversorgung des MSD Servo Drive AC-AC erfolgt getrennt für das Steuerteil und
das Leistungsteil. In der Reihenfolge ist die Steuerversorgung immer zuerst anzuschlie-
ßen, damit die Ansteuerung des MSD Servo Drive AC-AC zunächst überprüft bzw. das
Gerät auf die geplante Anwendung parametriert werden kann.
GEFAHR DuRCH ELEKTRISCHE SPANNuNG:
oder akustische Signale/Zeichen erkennbar bzw. wahrnehmbar sind, kann
gefährliche Spannung am Gerät anliegen (z. B. bei eingeschalteter Netzspan-
nung an Klemme X11 und gleichzeitig fehlender Steuerversorgung +24 V DC
an X9/X10 bzw. X44)!
3.7.1 Anschluss Steuerversorgung (24 V DC)
Gerät 1
Oberseite
Netz dreiphasig
D1 D2
X11
L3
L2
L1
max. 10 A gG
+
+24 V DC ±20%
1
X9
-
ext. Spannungs-
2
versorgung
+
X10
1
-
2
Durchschleifen nur mi t
BG1 bis BG4 möglic h
Bild 3.11 Anschluss Steuerversorgung BG1 bis BG6A
HINWEIS:
Den Anschluss der Steuerversorgung für BG7 können Sie Bild 3.14
auf Seite 29 entnehmen.
ACHTuNG!
Generell ist durch geeignete Maßnahmen für entsprechenden
!
Leitungsschutz zu sorgen.
Ohne dass am Gerät optische
Gerät 2
Oberseite
Netz dreiphasig
D1 D2
X11
L3
L2
L1
+
1
X9
-
2
+
X10
1
-
2
nächster Servoregler
MSD Servo Drive AC-AC Betriebsanleitung
Steuerversorgung BG1 bis BG6A
Klemme/Pin Spezifikation
• u
= 24 V DC ±20% (BG5 bis BG6A +20/-10%), stabilisiert und geglättet
V
• max. Anlauf- und Dauerströme siehe Tabelle A.15 auf Seite 68.
• Strombelastbarkeit der Klemme dauerhaft max. 10 A (BG5 bis BG6A max.
X9/1 = +
8 A), Verpolschutz intern
X9/2 = -
• Das verwendete Netzteil muss über eine sichere Trennung zum Netz gemäß
EN 50178 oder EN 61800-5-1 verfügen.
• Intern mit X10 verschaltet
• Strombelastbarkeit der Klemme dauerhaft max. 10 A (BG5 bis BG6A max. 8 A)
X10/1 = +
X10/2 = -
• Intern mit X9 verschaltet
Tabelle 3.5 Spezifikation Steuerversorgung BG1 bis BG6A
HINWEIS:
Bei den Baugrößen BG1 bis BG4 versorgt die externe Spannungs-
versorgung neben dem Steuerteil auch den Ausgang für die Motorbremse. Ist
dieser Ausgang aktiv, fließt über die Klemme X9 der Strom für das Steuerteil
plus der Strom für die Motorbremse zuzüglich weiterem Strombedarf für
digitale Ein- und Ausgänge. Beachten Sie dies bei der Dimensionierung der
Spannungsversorgung für den Steuerteil und beim Durchschleifen zu weite-
ren Geräten. Den Strombedarf der einzelnen Geräte finden Sie im Anhang
auf Seite 68 in Tabelle A.15.
Steuerversorgung BG7
Klemme/Pin Spezifikation
• u
= 24 V DC ±10%, stabilisiert und geglättet
V
• max. Anlauf- und Dauerströme siehe Tabelle A.15 auf Seite 68
X44/1 = +
• Strombelastbarkeit der Klemme dauerhaft max. 10 A, Verpolschutz intern
X44/2 = -
• Das verwendete Netzteil muss über eine sichere Trennung zum Netz gemäß
EN 50178 oder EN 61800-5-1 verfügen.
Tabelle 3.6 Spezifikation Steuerversorgung BG7
26
