Id.-Nr.: CA65642-002 Stand: 03/2012
moog
3.12 Option 2
Die Option 2 ist ab Werk mit verschiedenen Technologieoptionen ausrüstbar. Beispiels-
weise können hier zusätzliche oder spezielle Geber ausgewertet werden.
Alle verfügbaren Optionen finden Sie im MSD Servo Drive Bestellkatalog. Im Benutzer-
handbuch der jeweiligen Option erhalten Sie detaillierte Informationen zur Inbetriebnah-
me.
3.13 Geberanschluss
Alle Geberanschlüsse befinden sich an der Oberseite des Gerätes.
C
Variante
7
8
X (optional X )
B
Variante
6
X
A
Variante
Resolver

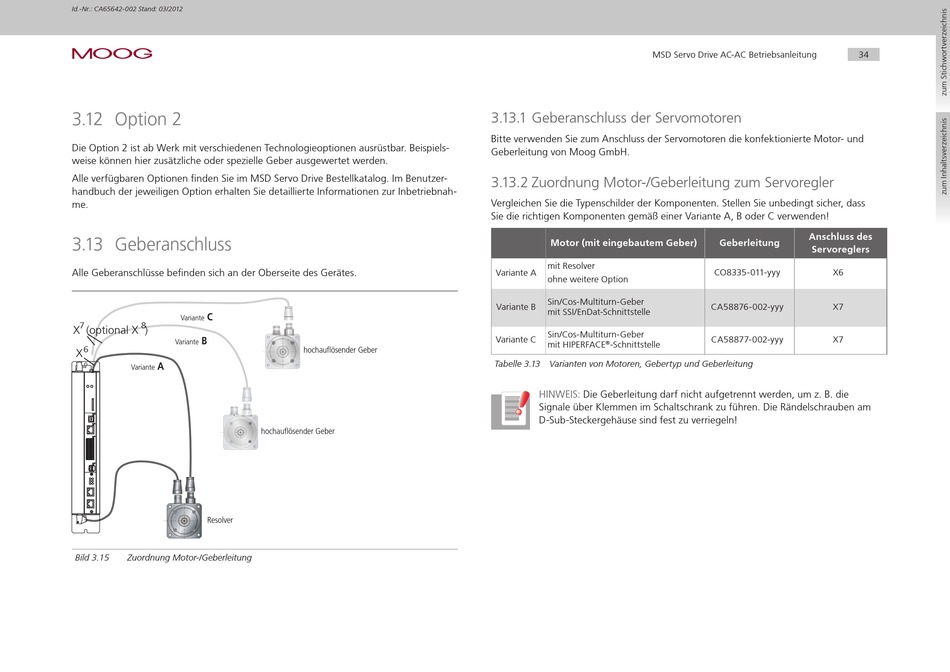

Bild 3.15
Zuordnung Motor-/Geberleitung
hochauflösender Geber
hochauflösender Geber
MSD Servo Drive AC-AC Betriebsanleitung
3.13.1 Geberanschluss der Servomotoren
Bitte verwenden Sie zum Anschluss der Servomotoren die konfektionierte Motor- und
Geberleitung von Moog GmbH.
3.13.2 Zuordnung Motor-/Geberleitung zum Servoregler
Vergleichen Sie die Typenschilder der Komponenten. Stellen Sie unbedingt sicher, dass
Sie die richtigen Komponenten gemäß einer Variante A, B oder C verwenden!
Motor (mit eingebautem Geber)
mit Resolver
Variante A
ohne weitere Option
Sin/Cos-Multiturn-Geber
Variante B
mit SSI/EnDat-Schnittstelle
Sin/Cos-Multiturn-Geber
Variante C
mit HIPERFACE
-Schnittstelle
®
Tabelle 3.13 Varianten von Motoren, Gebertyp und Geberleitung
HINWEIS:
Die Geberleitung darf nicht aufgetrennt werden, um z. B. die
Signale über Klemmen im Schaltschrank zu führen. Die Rändelschrauben am
D-Sub-Steckergehäuse sind fest zu verriegeln!
34
Anschluss des
Geberleitung
Servoreglers
CO8335-011-yyy
X6
CA58876-002-yyy
X7
CA58877-002-yyy
X7
