Id.-Nr.: CA65642-002 Stand: 03/2012
moog

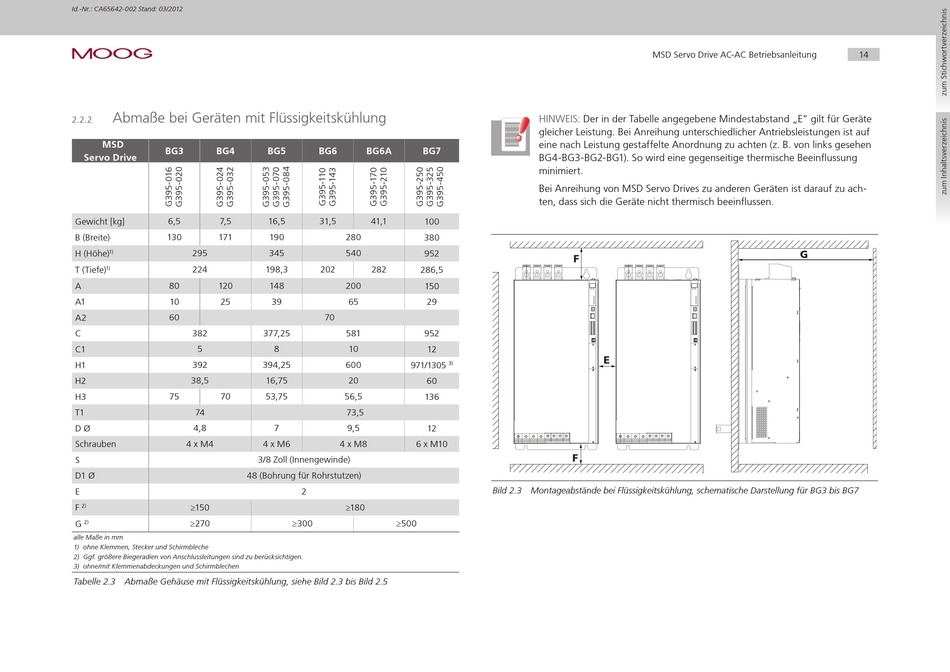

Abmaße bei Geräten mit Flüssigkeitskühlung
2.2.2
MSD
BG3
BG4
Servo Drive
Gewicht [kg]
6,5
7,5
B (Breite)
130
171
H (Höhe)
1)
295
T (Tiefe)
224
1)
A
80
120
A1
10
25
A2
60
C
382
5
C1
H1
392
H2
38,5
H3
75
70
T1
74
4,8
D Ø
Schrauben
4 x M4
S
D1 Ø
48 (Bohrung für Rohrstutzen)
E
F
2)
≥150
G
≥270
2)
alle Maße in mm
1) ohne Klemmen, Stecker und Schirmbleche
2) Ggf. größere Biegeradien von Anschlussleitungen sind zu berücksichtigen.
3) ohne/mit Klemmenabdeckungen und Schirmblechen
Tabelle 2.3 Abmaße Gehäuse mit Flüssigkeitskühlung, siehe Bild 2.3 bis Bild 2.5
BG5
BG6
BG6A
BG7
16,5
31,5
41,1
100
190
280
380
345
540
952
198,3
202
282
286,5
148
200
150
39
65
29
70
377,25
581
952
8
10
12
394,25
600
971/1305
16,75
20
60
53,75
56,5
136
73,5
7
9,5
12
4 x M6
4 x M8
6 x M10
3/8 Zoll (Innengewinde)
2
≥180
≥300
≥500
HINWEIS:
Der in der Tabelle angegebene Mindestabstand „E" gilt für Geräte
gleicher Leistung. Bei Anreihung unterschiedlicher Antriebsleistungen ist auf
eine nach Leistung gestaffelte Anordnung zu achten (z. B. von links gesehen
BG4-BG3-BG2-BG1). So wird eine gegenseitige thermische Beeinflussung
minimiert.
Bei Anreihung von MSD Servo Drives zu anderen Geräten ist darauf zu ach-
ten, dass sich die Geräte nicht thermisch beeinflussen.
F
E
3)
F
Bild 2.3 Montageabstände bei Flüssigkeitskühlung, schematische Darstellung für BG3 bis BG7
MSD Servo Drive AC-AC Betriebsanleitung
G
14
