Id.-Nr.: CA65642-002 Stand: 03/2012
moog

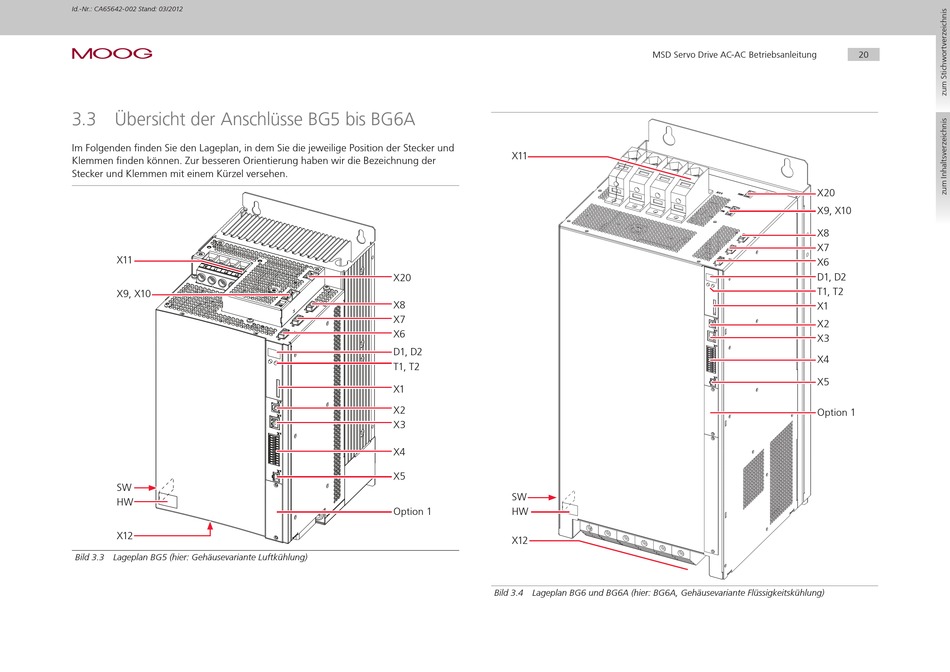

3.3 Übersicht der Anschlüsse BG5 bis BG6A
Im Folgenden finden Sie den Lageplan, in dem Sie die jeweilige Position der Stecker und
Klemmen finden können. Zur besseren Orientierung haben wir die Bezeichnung der
Stecker und Klemmen mit einem Kürzel versehen.
X11
X9, X10
SW
HW
X12
Bild 3.3 Lageplan BG5 (hier: Gehäusevariante Luftkühlung)
X11
X20
X8
X7
X6
D1, D2
T1, T2
X1
X2
X3
X4
X5
SW
Option 1
HW
X12
Bild 3.4 Lageplan BG6 und BG6A (hier: BG6A, Gehäusevariante Flüssigkeitskühlung)
MSD Servo Drive AC-AC Betriebsanleitung
X20
X9, X10
X8
X7
X6
D1, D2
T1, T2
X1
X2
X3
X4
X5
Option 1
20
