Id.-Nr.: CA65642-002 Stand: 03/2012
moog

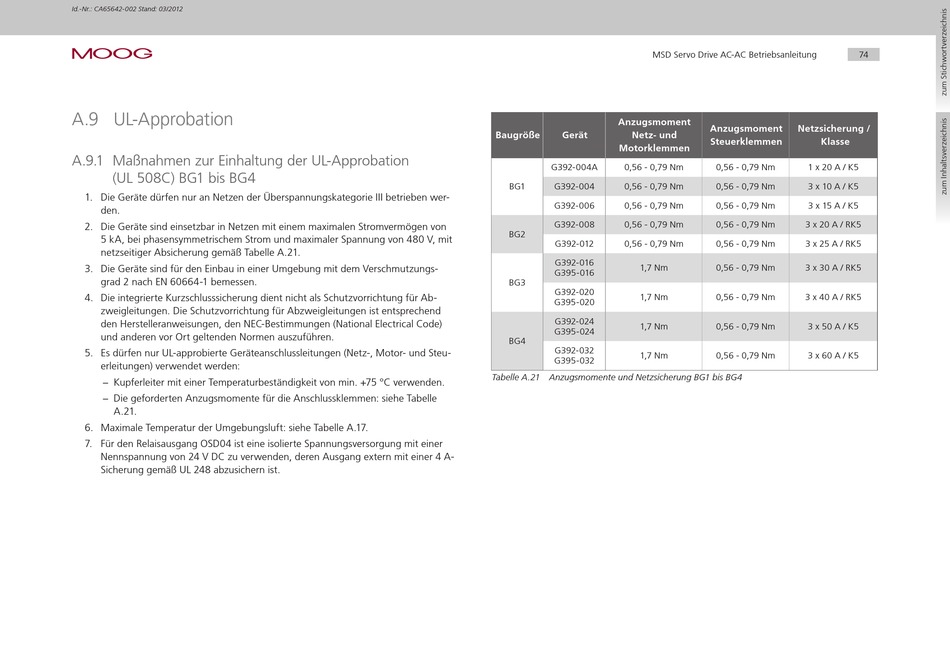

A.9 uL-Approbation
A.9.1 Maßnahmen zur Einhaltung der uL-Approbation
(uL 508C) BG1 bis BG4
1. Die Geräte dürfen nur an Netzen der Überspannungskategorie III betrieben wer-
den.
2. Die Geräte sind einsetzbar in Netzen mit einem maximalen Stromvermögen von
5 kA, bei phasensymmetrischem Strom und maximaler Spannung von 480 V, mit
netzseitiger Absicherung gemäß Tabelle A.21.
3. Die Geräte sind für den Einbau in einer umgebung mit dem Verschmutzungs-
grad 2 nach EN 60664-1 bemessen.
4. Die integrierte Kurzschlusssicherung dient nicht als Schutzvorrichtung für Ab-
zweigleitungen. Die Schutzvorrichtung für Abzweigleitungen ist entsprechend
den Herstelleranweisungen, den NEC-Bestimmungen (National Electrical Code)
und anderen vor Ort geltenden Normen auszuführen.
5. Es dürfen nur uL-approbierte Geräteanschlussleitungen (Netz-, Motor- und Steu-
erleitungen) verwendet werden:
− Kupferleiter mit einer Temperaturbeständigkeit von min. +75 °C verwenden.
− Die geforderten Anzugsmomente für die Anschlussklemmen: siehe Tabelle
A.21.
6. Maximale Temperatur der umgebungsluft: siehe Tabelle A.17.
7. Für den Relaisausgang OSD04 ist eine isolierte Spannungsversorgung mit einer
Nennspannung von 24 V DC zu verwenden, deren Ausgang extern mit einer 4 A-
Sicherung gemäß uL 248 abzusichern ist.
MSD Servo Drive AC-AC Betriebsanleitung
Anzugsmoment
Baugröße
Gerät
Netz- und
Motorklemmen
G392-004A
0,56 - 0,79 Nm
BG1
G392-004
0,56 - 0,79 Nm
G392-006
0,56 - 0,79 Nm
G392-008
0,56 - 0,79 Nm
BG2
G392-012
0,56 - 0,79 Nm
G392-016
1,7 Nm
G395-016
BG3
G392-020
1,7 Nm
G395-020
G392-024
1,7 Nm
G395-024
BG4
G392-032
1,7 Nm
G395-032
Tabelle A.21 Anzugsmomente und Netzsicherung BG1 bis BG4
74
Anzugsmoment
Netzsicherung /
Steuerklemmen
Klasse
0,56 - 0,79 Nm
1 x 20 A / K5
0,56 - 0,79 Nm
3 x 10 A / K5
0,56 - 0,79 Nm
3 x 15 A / K5
0,56 - 0,79 Nm
3 x 20 A / RK5
0,56 - 0,79 Nm
3 x 25 A / RK5
0,56 - 0,79 Nm
3 x 30 A / RK5
0,56 - 0,79 Nm
3 x 40 A / RK5
0,56 - 0,79 Nm
3 x 50 A / K5
0,56 - 0,79 Nm
3 x 60 A / K5
