Id.-Nr.: CA65642-002 Stand: 03/2012
moog
3.4 Übersicht der Anschlüsse BG7
Im Folgenden finden Sie den Lageplan, in dem Sie die jeweilige Position der Stecker und
Klemmen finden können. Zur besseren Orientierung haben wir die Bezeichnung der
Stecker und Klemmen mit einem Kürzel versehen.
MSD Servo Drive AC-AC Betriebsanleitung
X11
X45
D1, D2
T1, T2
X2
SW
HW
X12

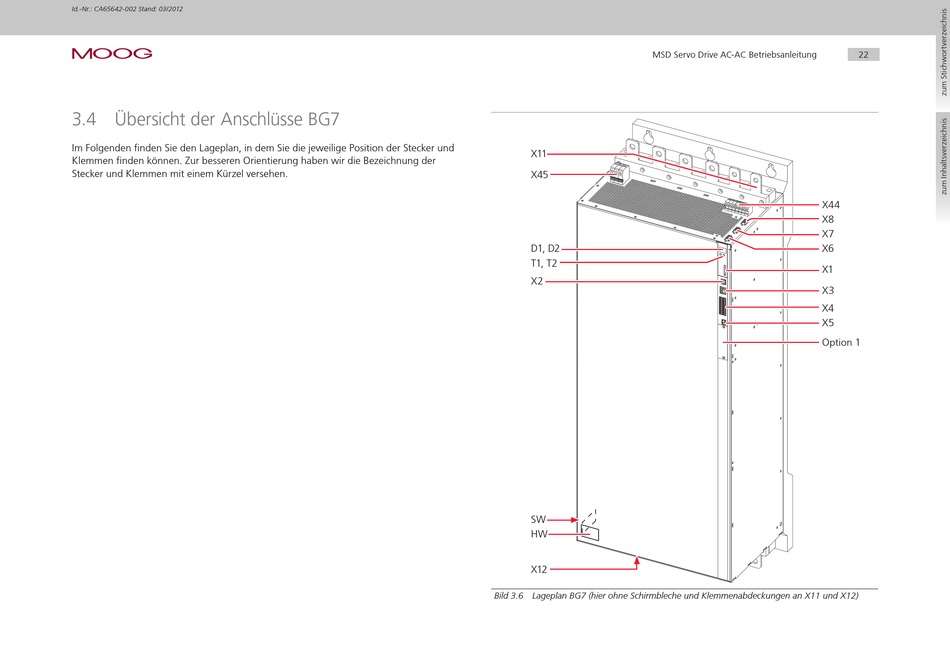

Bild 3.6 Lageplan BG7 (hier ohne Schirmbleche und Klemmenabdeckungen an X11 und X12)
22
X44
X8
X7
X6
X1
X3
X4
X5
Option 1
