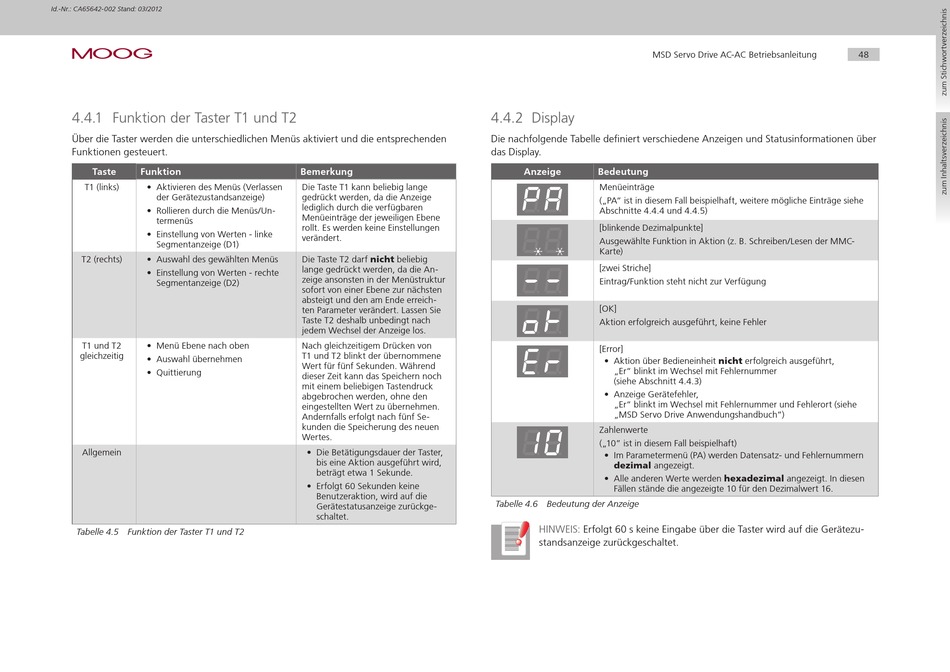

4.4.1 Funktion der Taster T1 und T2
Über die Taster werden die unterschiedlichen Menüs aktiviert und die entsprechenden
Funktionen gesteuert.
Taste
Funktion
T1 (links)
• Aktivieren des Menüs (Verlassen
der Gerätezustandsanzeige)
• Rollieren durch die Menüs/un-
termenüs
• Einstellung von Werten - linke
Segmentanzeige (D1)
T2 (rechts)
• Auswahl des gewählten Menüs
• Einstellung von Werten - rechte
Segmentanzeige (D2)
T1 und T2
• Menü Ebene nach oben
gleichzeitig
• Auswahl übernehmen
• Quittierung
Allgemein
Tabelle 4.5 Funktion der Taster T1 und T2
Bemerkung
Die Taste T1 kann beliebig lange
gedrückt werden, da die Anzeige
lediglich durch die verfügbaren
Menüeinträge der jeweiligen Ebene
rollt. Es werden keine Einstellungen
verändert.
Die Taste T2 darf nicht beliebig
lange gedrückt werden, da die An-
zeige ansonsten in der Menüstruktur
sofort von einer Ebene zur nächsten
absteigt und den am Ende erreich-
ten Parameter verändert. Lassen Sie
Taste T2 deshalb unbedingt nach
jedem Wechsel der Anzeige los.
Nach gleichzeitigem Drücken von
T1 und T2 blinkt der übernommene
Wert für fünf Sekunden. Während
dieser Zeit kann das Speichern noch
mit einem beliebigen Tastendruck
abgebrochen werden, ohne den
eingestellten Wert zu übernehmen.
Andernfalls erfolgt nach fünf Se-
kunden die Speicherung des neuen
Wertes.
• Die Betätigungsdauer der Taster,
bis eine Aktion ausgeführt wird,
beträgt etwa 1 Sekunde.
• Erfolgt 60 Sekunden keine
Benutzeraktion, wird auf die
Gerätestatusanzeige zurückge-
schaltet.
MSD Servo Drive AC-AC Betriebsanleitung
4.4.2 Display
Die nachfolgende Tabelle definiert verschiedene Anzeigen und Statusinformationen über
das Display.
Anzeige
Bedeutung
Menüeinträge
(„PA" ist in diesem Fall beispielhaft, weitere mögliche Einträge siehe
Abschnitte 4.4.4 und 4.4.5)
[blinkende Dezimalpunkte]
Ausgewählte Funktion in Aktion (z. B. Schreiben/Lesen der MMC-
Karte)
[zwei Striche]
Eintrag/Funktion steht nicht zur Verfügung
[OK]
Aktion erfolgreich ausgeführt, keine Fehler
[Error]
• Aktion über Bedieneinheit nicht erfolgreich ausgeführt,
„Er" blinkt im Wechsel mit Fehlernummer
(siehe Abschnitt 4.4.3)
• Anzeige Gerätefehler,
„Er" blinkt im Wechsel mit Fehlernummer und Fehlerort (siehe
„MSD Servo Drive Anwendungshandbuch")
Zahlenwerte
(„10" ist in diesem Fall beispielhaft)
• Im Parametermenü (PA) werden Datensatz- und Fehlernummern
dezimal angezeigt.
• Alle anderen Werte werden hexadezimal angezeigt. In diesen
Fällen stände die angezeigte 10 für den Dezimalwert 16.
Tabelle 4.6 Bedeutung der Anzeige
HINWEIS:
Erfolgt 60 s keine Eingabe über die Taster wird auf die Gerätezu-
standsanzeige zurückgeschaltet.
