A.9.2 Maßnahmen zur Einhaltung der uL-Approbation
(uL 508C) für BG5, 6 und 6A
1. Die Geräte dürfen nur an Netzen der Überspannungskategorie III betrieben wer-
den.
2. Die Geräte sind einsetzbar in Netzen mit einem maximalen Stromvermögen von
10 kA, bei phasensymmetrischem Strom und maximaler Spannung von 480 V, mit
netzseitiger Absicherung gemäß Tabelle A.22.
3. Die Geräte sind für den Einbau in einer umgebung mit dem Verschmutzungs-
grad 2 nach EN 60664-1 bemessen.
4. Die integrierte Kurzschlusssicherung dient nicht als Schutzvorrichtung für
Abzweigleitungen. Die Schutzvorrichtung für Abzweigleitungen ist entsprechend
den Herstelleranweisungen, den NEC-Bestimmungen (National Electrical Code)
und anderen vor Ort geltenden Normen auszuführen.
5. Es dürfen nur uL-approbierte Sicherungsschalter und Sicherungen der Klasse RK1
verwendet werden. Details zu Größe der Sicherungen siehe Tabelle A.22.
6. Der geräteinterne Überlastschutz ermöglicht den 2-fachen Gerätenennstrom für
mindestens 3 s.
7. Es dürfen nur uL-approbierte Geräteanschlussleitungen (Netz-, Motor- und Steu-
erleitungen) verwendet werden:
− Kupferleiter mit einer Temperaturbeständigkeit von min. +75 °C verwenden.
− Die geeigneten Anzugsmomente für die Anschlussklemmen siehe Tabelle A.22
8. Für den Fall, dass die Geräte mit einem gekapselten externen Bremswiderstand
betrieben werden, ist dieser separat vor Übertemperatur zu schützen.
9. Maximale Temperatur der umgebungsluft: siehe Tabelle A.17.
10. Technische Rahmenbedingungen für Geräte mit Flüssigkeitskühlung siehe Tabelle
A.20.
11. Für den Relaisausgang OSD04 ist eine isolierte Spannungsversorgung mit einer
Nennspannung von 24 V DC zu verwenden, deren Ausgang extern mit einer 4 A-
Sicherung gemäß uL 248 abzusichern ist.
moog
[
]
Anhang
Id.-Nr.: CA65642-002 Stand: 03/2012
Anzugsmoment
Baugröße
Gerät
Schutzleiter- und
Netzklemmen
G392-045
G395-053
G392-060
BG5
2,5-4,5 Nm / 22-40 lb-in
G395-070
G392-072
G395-084
G392-090
G395-110
BG6
15-20 Nm / 133-177 lb-in 15-20 Nm / 133-177 lb-in
G392-110
G395-143
G392-143
G395-170
BG6A
25-30 Nm / 221-265 lb-in 25-30 Nm / 221-265 lb-in
G392-170
G395-210

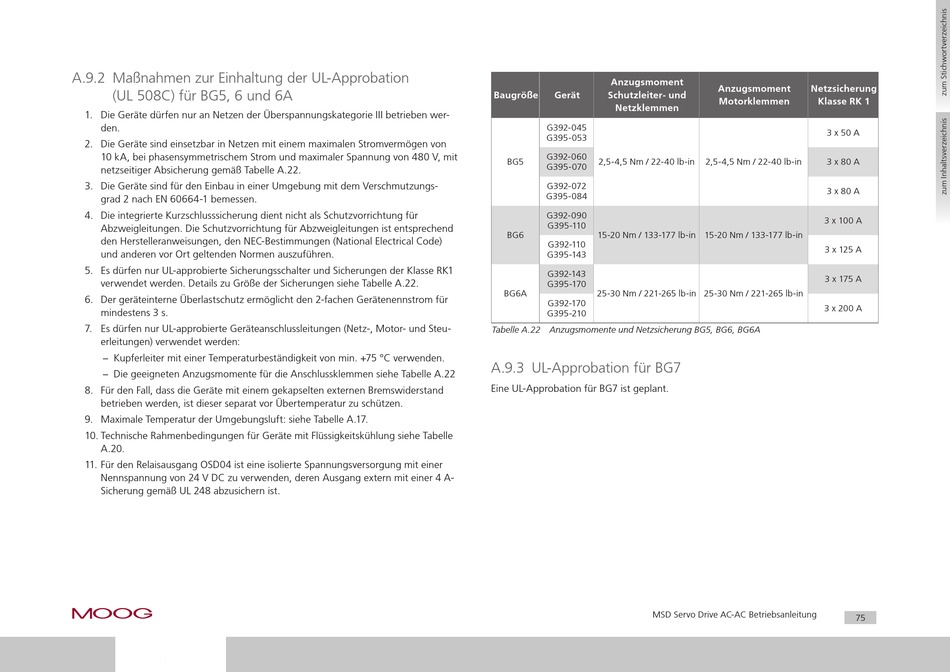

Tabelle A.22 Anzugsmomente und Netzsicherung BG5, BG6, BG6A
A.9.3 uL-Approbation für BG7
Eine uL-Approbation für BG7 ist geplant.
MSD Servo Drive AC-AC Betriebsanleitung
Anzugsmoment
Netzsicherung
Motorklemmen
Klasse RK 1
3 x 50 A
2,5-4,5 Nm / 22-40 lb-in
3 x 80 A
3 x 80 A
3 x 100 A
3 x 125 A
3 x 175 A
3 x 200 A
