Ober-
seite
D1, D2
MMC
T1, T2
MultiMediaCard
X1
MMC-Slot
Service-
X2
USB 1.1
schnittstelle
Service-
Ethernet
X3
schnittstelle
X4
Steuerung
3
ISA00+
Analogsollwert 1
4
ISA00-
5
ISA01+
Analogsollwert 2
6
ISA01-
+24 V DC gegen
E/A-GND
15
ISD00
16
ISD01
17
ISD02
18
ISD03
Front
19
ISD04
20
ISD05
21
ISD06
10
ENPO (STO)
22
ISDSH (STO)
12
Diagnose
RSH
11
STO
23
Relais
Relais
24
OSD04
7
Digital0
OSD00
8
Digital1
OSD01
9
Digital2
OSD02
1
DGND
E/A-GND
2,14
+24 V (U
)
H
13
DGND
Kommunikation
Option 1
Feldbusse

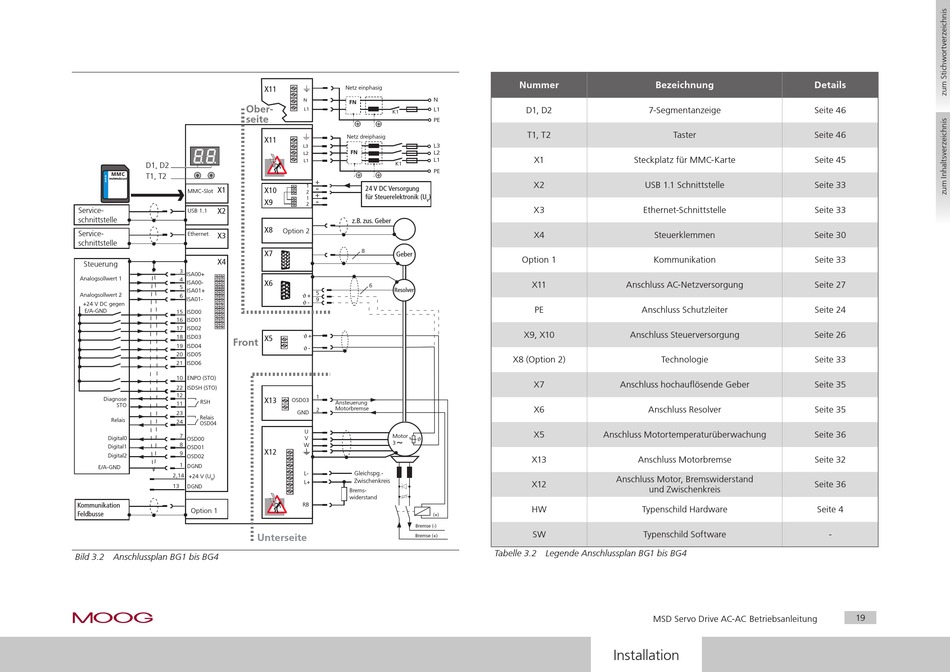

Bild 3.2 Anschlussplan BG1 bis BG4
moog
Id.-Nr.: CA65642-002 Stand: 03/2012
X11
Netz einphasig
N
N
FN
L1
L1
K1
PE
Netz dreiphasig
X11
L3
L3
FN
L2
L2
L1
L1
K1
PE
+
-
1
24 V DC Versorgung
X10
2
+
für Steuerelektronik (U
)
1
-
X9
V
2
z.B. zus. Geber
X8
Option 2
8
X7
Geber
X6
6
Resolver
5
+
9
-
+
X5
-
1
X13
OSD03
Ansteuerung
Motorbremse
2
GND
U
Motor
V
~
3
W
X12
L-
Gleichspg.-
Zwischenkreis
L+
Brems-
widerstand
RB
(+)
Bremse (-)
Unterseite
Bremse (+)
Nummer
Bezeichnung
D1, D2
7-Segmentanzeige
T1, T2
Taster
X1
Steckplatz für MMC-Karte
X2
uSB 1.1 Schnittstelle
X3
Ethernet-Schnittstelle
X4
Steuerklemmen
Option 1
Kommunikation
X11
Anschluss AC-Netzversorgung
PE
Anschluss Schutzleiter
X9, X10
Anschluss Steuerversorgung
X8 (Option 2)
Technologie
X7
Anschluss hochauflösende Geber
X6
Anschluss Resolver
X5
Anschluss Motortemperaturüberwachung
X13
Anschluss Motorbremse
Anschluss Motor, Bremswiderstand
X12
und Zwischenkreis
HW
Typenschild Hardware
SW
Typenschild Software
Tabelle 3.2 Legende Anschlussplan BG1 bis BG4
MSD Servo Drive AC-AC Betriebsanleitung
[
Installation
Details
Seite 46
Seite 46
Seite 45
Seite 33
Seite 33
Seite 30
Seite 33
Seite 27
Seite 24
Seite 26
Seite 33
Seite 35
Seite 35
Seite 36
Seite 32
Seite 36
Seite 4
-
19
]
