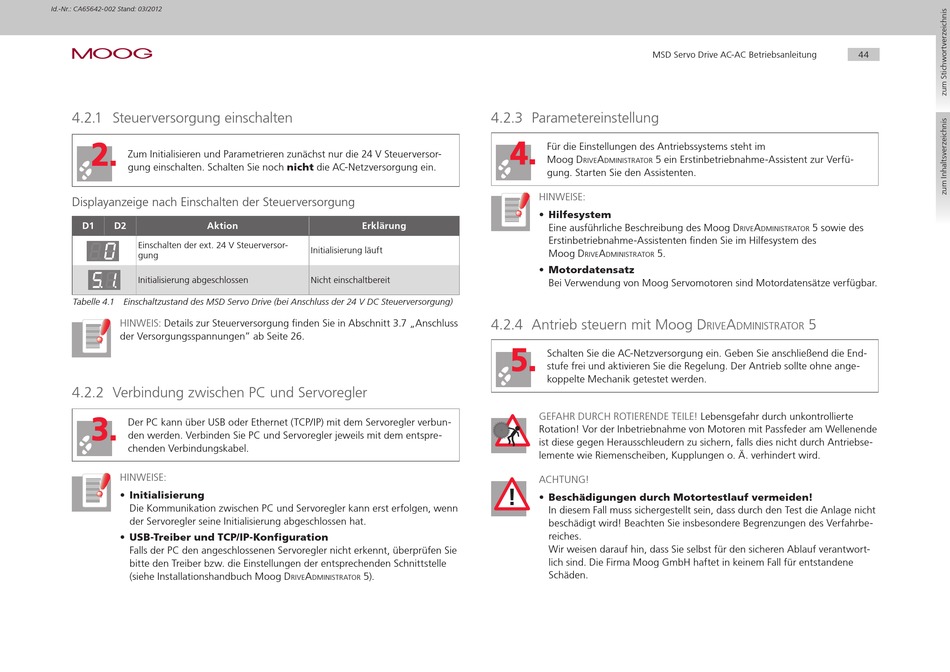

4.2.1 Steuerversorgung einschalten
2.
Zum Initialisieren und Parametrieren zunächst nur die 24 V Steuerversor-
gung einschalten. Schalten Sie noch nicht die AC-Netzversorgung ein.
Displayanzeige nach Einschalten der Steuerversorgung
D1
D2
Aktion
Einschalten der ext. 24 V Steuerversor-
gung
Initialisierung abgeschlossen
Tabelle 4.1 Einschaltzustand des MSD Servo Drive (bei Anschluss der 24 V DC Steuerversorgung)
HINWEIS:
Details zur Steuerversorgung finden Sie in Abschnitt 3.7 „Anschluss
der Versorgungsspannungen" ab Seite 26.
4.2.2 Verbindung zwischen PC und Servoregler
3.
Der PC kann über uSB oder Ethernet (TCP/IP) mit dem Servoregler verbun-
den werden. Verbinden Sie PC und Servoregler jeweils mit dem entspre-
chenden Verbindungskabel.
HINWEISE:
• Initialisierung
Die Kommunikation zwischen PC und Servoregler kann erst erfolgen, wenn
der Servoregler seine Initialisierung abgeschlossen hat.
• USB-Treiber und TCP/IP-Konfiguration
Falls der PC den angeschlossenen Servoregler nicht erkennt, überprüfen Sie
bitte den Treiber bzw. die Einstellungen der entsprechenden Schnittstelle
(siehe Installationshandbuch Moog D
Erklärung
Initialisierung läuft
Nicht einschaltbereit
A
5).
rive
DministrAtor
MSD Servo Drive AC-AC Betriebsanleitung
4.2.3 Parametereinstellung
4.
Für die Einstellungen des Antriebssystems steht im
Moog D
A
5 ein Erstinbetriebnahme-Assistent zur Verfü-
rive
DministrAtor
gung. Starten Sie den Assistenten.
HINWEISE:
• Hilfesystem
Eine ausführliche Beschreibung des Moog D
Erstinbetriebnahme-Assistenten finden Sie im Hilfesystem des
Moog D
A
5.
rive
DministrAtor
• Motordatensatz
Bei Verwendung von Moog Servomotoren sind Motordatensätze verfügbar.
4.2.4 Antrieb steuern mit Moog D
5.
Schalten Sie die AC-Netzversorgung ein. Geben Sie anschließend die End-
stufe frei und aktivieren Sie die Regelung. Der Antrieb sollte ohne ange-
koppelte Mechanik getestet werden.
GEFAHR DuRCH ROTIERENDE TEILE!
Rotation! Vor der Inbetriebnahme von Motoren mit Passfeder am Wel lenende
ist diese gegen Herausschleudern zu sichern, falls dies nicht durch Antriebse-
lemente wie Riemenscheiben, Kupplungen o. Ä. verhindert wird.
ACHTuNG!
!
• Beschädigungen durch Motortestlauf vermeiden!
In diesem Fall muss sichergestellt sein, dass durch den Test die Anlage nicht
beschädigt wird! Beachten Sie insbesondere Begrenzungen des Verfahrbe-
reiches.
Wir weisen darauf hin, dass Sie selbst für den sicheren Ablauf verantwort-
lich sind. Die Firma Moog GmbH haftet in keinem Fall für entstandene
Schäden.
44
A
5 sowie des
rive
DministrAtor
A
5
rive
DministrAtor
Lebensgefahr durch unkontrollierte
