Klimabedingungen
gemäß EN 61800-2, IEC 60721-3-2 Klasse 2K3
bei Transport
Temperatur
Relative Luftfeuchte
gemäß EN 61800-2, IEC 60721-3-1 Klasse 1K3 und 1K4
bei Lagerung
Temperatur
Relative Luftfeuchte
gemäß EN 61800-2, IEC 60721-3-3 Klasse 3K3
Luftkühlung
bei Betrieb
Temperatur
Flüssigkeits-
kühlung
Relative Luftfeuchte
1) Die absolute Luftfeuchte ist auf max. 60 g/m³ begrenzt. Das bedeutet z. B. bei +70 °C, dass die relative Luftfeuchte nur noch
max. 40% betragen darf.
2) Die absolute Luftfeuchte ist auf max. 29 g/m³ begrenzt. Die in der Tabelle angegebenen Maximalwerte für Temperatur und
relativer Luftfeuchte dürfen damit nicht gleichzeitig auftreten.
3) Die absolute Luftfeuchte ist auf max. 25 g/m³ begrenzt. Das bedeutet, dass die in der Tabelle angegebenen Maximalwerte
für Temperatur und relativer Luftfeuchte nicht gleichzeitig auftreten dürfen.

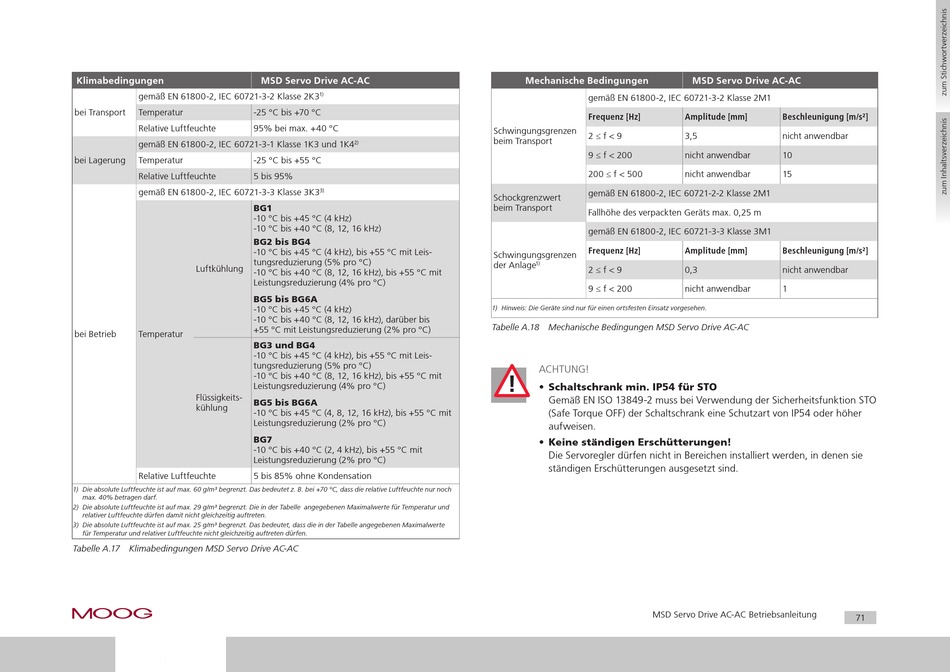

Tabelle A.17 Klimabedingungen MSD Servo Drive AC-AC
moog
[
]
Anhang
Id.-Nr.: CA65642-002 Stand: 03/2012
MSD Servo Drive AC-AC
1)
-25 °C bis +70 °C
95% bei max. +40 °C
2)
-25 °C bis +55 °C
5 bis 95%
3)
BG1
-10 °C bis +45 °C (4 kHz)
-10 °C bis +40 °C (8, 12, 16 kHz)
BG2 bis BG4
-10 °C bis +45 °C (4 kHz), bis +55 °C mit Leis-
tungsreduzierung (5% pro °C)
-10 °C bis +40 °C (8, 12, 16 kHz), bis +55 °C mit
Leistungsreduzierung (4% pro °C)
BG5 bis BG6A
-10 °C bis +45 °C (4 kHz)
-10 °C bis +40 °C (8, 12, 16 kHz), darüber bis
+55 °C mit Leistungsreduzierung (2% pro °C)
BG3 und BG4
-10 °C bis +45 °C (4 kHz), bis +55 °C mit Leis-
tungsreduzierung (5% pro °C)
-10 °C bis +40 °C (8, 12, 16 kHz), bis +55 °C mit
Leistungsreduzierung (4% pro °C)
BG5 bis BG6A
-10 °C bis +45 °C (4, 8, 12, 16 kHz), bis +55 °C mit
Leistungsreduzierung (2% pro °C)
BG7
-10 °C bis +40 °C (2, 4 kHz), bis +55 °C mit
Leistungsreduzierung (2% pro °C)
5 bis 85% ohne Kondensation
Mechanische Bedingungen
gemäß EN 61800-2, IEC 60721-3-2 Klasse 2M1
Frequenz [Hz]
Schwingungsgrenzen
2 ≤ f < 9
beim Transport
9 ≤ f < 200
200 ≤ f < 500
gemäß EN 61800-2, IEC 60721-2-2 Klasse 2M1
Schockgrenzwert
beim Transport
Fallhöhe des verpackten Geräts max. 0,25 m
gemäß EN 61800-2, IEC 60721-3-3 Klasse 3M1
Frequenz [Hz]
Schwingungsgrenzen
der Anlage
1)
2 ≤ f < 9
9 ≤ f < 200
1) Hinweis: Die Geräte sind nur für einen ortsfesten Einsatz vorgesehen.
Tabelle A.18 Mechanische Bedingungen MSD Servo Drive AC-AC
ACHTuNG!
!
• Schaltschrank min. IP54 für STO
Gemäß EN ISO 13849-2 muss bei Verwendung der Sicherheitsfunktion STO
(Safe Torque OFF) der Schaltschrank eine Schutzart von IP54 oder höher
aufweisen.
• Keine ständigen Erschütterungen!
Die Servoregler dürfen nicht in Bereichen installiert werden, in denen sie
ständigen Erschütterungen ausgesetzt sind.
MSD Servo Drive AC-AC Betriebsanleitung
MSD Servo Drive AC-AC
Amplitude [mm]
Beschleunigung [m/s²]
3,5
nicht anwendbar
nicht anwendbar
10
nicht anwendbar
15
Amplitude [mm]
Beschleunigung [m/s²]
0,3
nicht anwendbar
nicht anwendbar
1
71
