HINWEISE:
• Während der Blinkphasen kann das Speichern noch mit einem beliebi-
gen Tastendruck abgebrochen werden, ohne den eingestellten Wert zu
übernehmen. Andernfalls erfolgt nach fünf Sekunden die Speicherung des
neuen Wertes.
• Ohne Neustart der Steuerelektronik wird eine geänderte IP-Adresse nicht
übernommen.

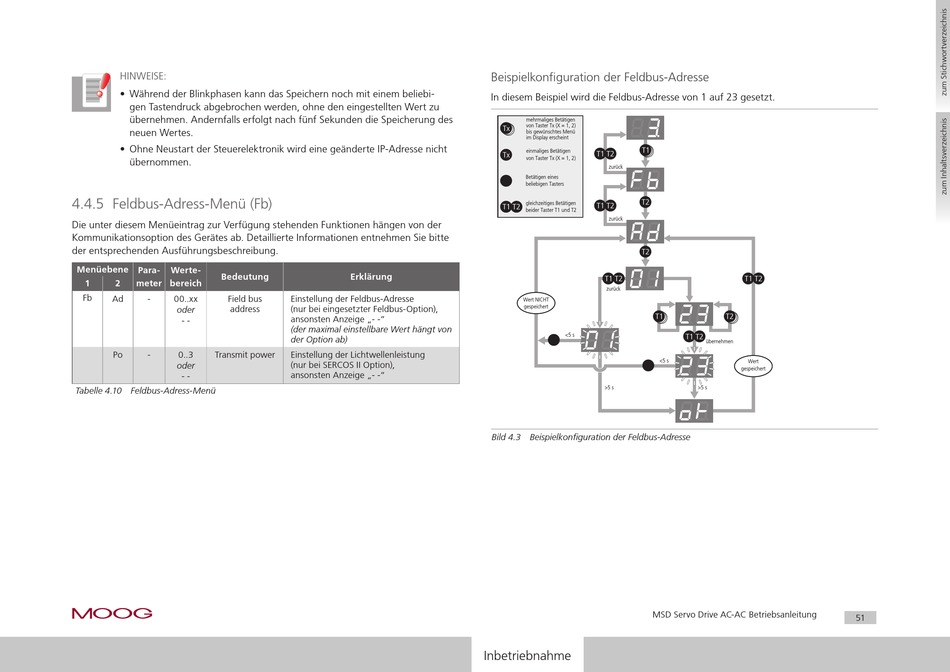

4.4.5 Feldbus-Adress-Menü (Fb)
Die unter diesem Menüeintrag zur Verfügung stehenden Funktionen hängen von der
Kommunikationsoption des Gerätes ab. Detaillierte Informationen entnehmen Sie bitte
der entsprechenden Ausführungsbeschreibung.
Menüebene Para-
Werte-
Bedeutung
meter
bereich
1
2
Fb
Ad
-
00..xx
Field bus
address
oder
- -
Po
-
0..3
Transmit power
oder
- -
Tabelle 4.10 Feldbus-Adress-Menü
moog
Id.-Nr.: CA65642-002 Stand: 03/2012
Erklärung
Einstellung der Feldbus-Adresse
(nur bei eingesetzter Feldbus-Option),
ansonsten Anzeige „- -"
(der maximal einstellbare Wert hängt von
der Option ab)
Einstellung der Lichtwellenleistung
(nur bei SERCOS II Option),
ansonsten Anzeige „- -"
Beispielkonfiguration der Feldbus-Adresse
In diesem Beispiel wird die Feldbus-Adresse von 1 auf 23 gesetzt.
mehrmaliges Betätigen
von Taster Tx (X = 1, 2)
Tx
bis gewünschtes Menü
im Display erscheint
T1
einmaliges Betätigen
T1 T2
Tx
von Taster Tx (X = 1, 2)
zurück
Betätigen eines
beliebigen Tasters
T2
gleichzeitiges Betätigen
T1 T2
T1 T2
beider Taster T1 und T2
zurück
T2
T1 T2
zurück
Wert NICHT
gespeichert
<5 s
>5 s
Bild 4.3 Beispielkonfiguration der Feldbus-Adresse
MSD Servo Drive AC-AC Betriebsanleitung
[
]
Inbetriebnahme
T1 T2
T1
T2
T1 T2
übernehmen
<5 s
Wert
gespeichert
>5 s
51
