Id.-Nr.: CA65642-002 Stand: 03/2012
moog

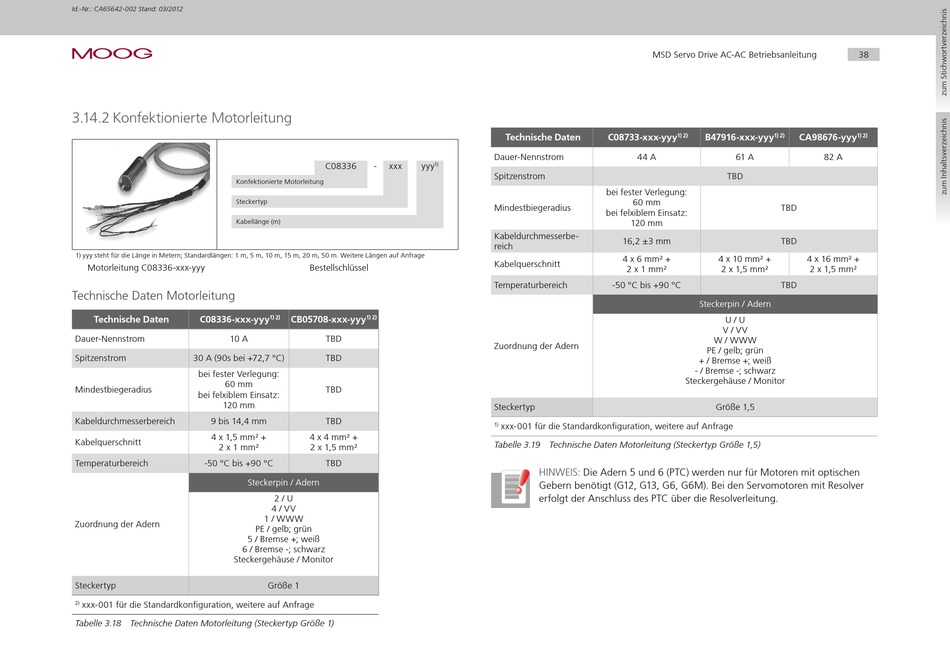

3.14.2 Konfektionierte Motorleitung
Konfektionierte Motorleitung
Steckertyp
Kabellänge (m)
1) yyy steht für die Länge in Metern; Standardlängen: 1 m, 5 m, 10 m, 15 m, 20 m, 50 m. Weitere Längen auf Anfrage
Motorleitung C08336-xxx-yyy
Technische Daten Motorleitung
Technische Daten
C08336-xxx-yyy
Dauer-Nennstrom
10 A
Spitzenstrom
30 A (90s bei +72,7 °C)
bei fester Verlegung:
60 mm
Mindestbiegeradius
bei felxiblem Einsatz:
120 mm
Kabeldurchmesserbereich
9 bis 14,4 mm
4 x 1,5 mm² +
Kabelquerschnitt
2 x 1 mm²
Temperaturbereich
-50 °C bis +90 °C
Steckerpin / Adern
Zuordnung der Adern
5 / Bremse +; weiß
6 / Bremse -; schwarz
Steckergehäuse / Monitor
Steckertyp
2)
xxx-001 für die Standardkonfiguration, weitere auf Anfrage
Tabelle 3.18 Technische Daten Motorleitung (Steckertyp Größe 1)
C08336
-
xxx
yyy
1)
Bestellschlüssel
CB05708-xxx-yyy
1) 2)
1) 2)
TBD
TBD
TBD
TBD
4 x 4 mm² +
2 x 1,5 mm²
TBD
2 / u
4 / VV
1 / WWW
PE / gelb; grün
Größe 1
MSD Servo Drive AC-AC Betriebsanleitung
Technische Daten
C08733-xxx-yyy
Dauer-Nennstrom
44 A
Spitzenstrom
bei fester Verlegung:
60 mm
Mindestbiegeradius
bei felxiblem Einsatz:
120 mm
Kabeldurchmesserbe-
16,2 ±3 mm
reich
4 x 6 mm² +
Kabelquerschnitt
2 x 1 mm²
Temperaturbereich
-50 °C bis +90 °C
Zuordnung der Adern
Steckertyp
1)
xxx-001 für die Standardkonfiguration, weitere auf Anfrage
Tabelle 3.19 Technische Daten Motorleitung (Steckertyp Größe 1,5)
HINWEIS:
Die Adern 5 und 6 (PTC) werden nur für Motoren mit optischen
Gebern benötigt (G12, G13, G6, G6M). Bei den Servomotoren mit Resolver
erfolgt der Anschluss des PTC über die Resolverleitung.
B47916-xxx-yyy
CA98676-yyy
1) 2)
1) 2)
1) 2)
61 A
82 A
TBD
TBD
TBD
4 x 10 mm² +
4 x 16 mm² +
2 x 1,5 mm²
2 x 1,5 mm²
TBD
Steckerpin / Adern
u / u
V / VV
W / WWW
PE / gelb; grün
+ / Bremse +; weiß
- / Bremse -; schwarz
Steckergehäuse / Monitor
Größe 1,5
38
