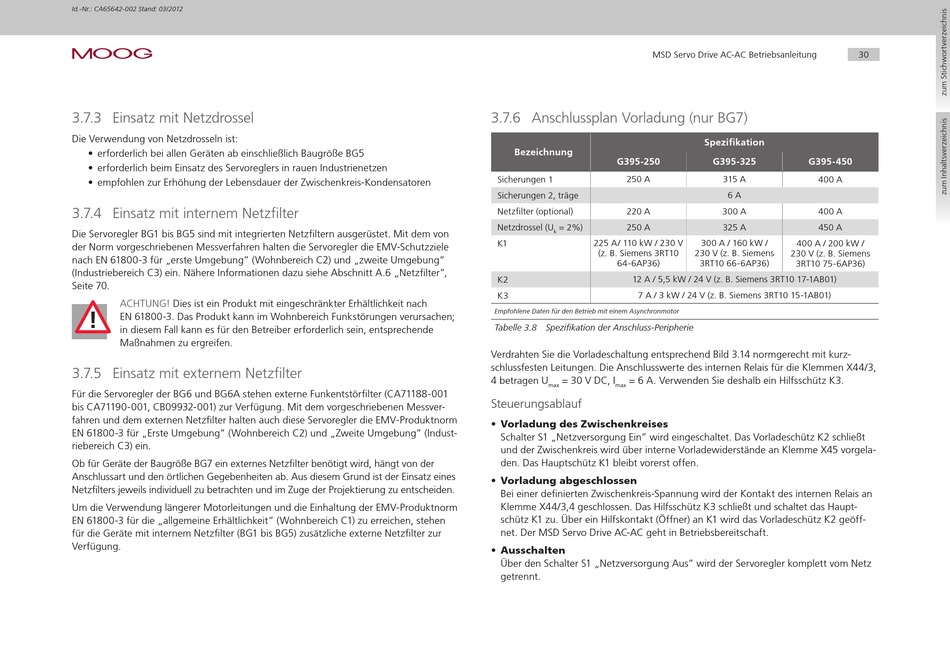

Id.-Nr.: CA65642-002 Stand: 03/2012
moog
3.7.3 Einsatz mit Netzdrossel
Die Verwendung von Netzdrosseln ist:
• erforderlich bei allen Geräten ab einschließlich Baugröße BG5
• erforderlich beim Einsatz des Servoreglers in rauen Industrienetzen
• empfohlen zur Erhöhung der Lebensdauer der Zwischenkreis-Kondensatoren
3.7.4 Einsatz mit internem Netzfilter
Die Servoregler BG1 bis BG5 sind mit integrierten Netzfiltern ausgerüstet. Mit dem von
der Norm vorgeschriebenen Messverfahren halten die Servoregler die EMV-Schutzziele
nach EN 61800-3 für „erste umgebung" (Wohnbereich C2) und „zweite umgebung"
(Industriebereich C3) ein. Nähere Informationen dazu siehe Abschnitt A.6 „Netzfilter",
Seite 70.
ACHTuNG!
Dies ist ein Produkt mit eingeschränkter Erhältlichkeit nach
!
EN 61800-3. Das Produkt kann im Wohnbereich Funkstörungen verursachen;
in diesem Fall kann es für den Betreiber erforderlich sein, entsprechende
Maßnahmen zu ergreifen.
3.7.5 Einsatz mit externem Netzfilter
Für die Servoregler der BG6 und BG6A stehen externe Funkentstörfilter (CA71188-001
bis CA71190-001, CB09932-001) zur Verfügung. Mit dem vorgeschriebenen Messver-
fahren und dem externen Netzfilter halten auch diese Servoregler die EMV-Produktnorm
EN 61800-3 für „Erste umgebung" (Wohnbereich C2) und „Zweite umgebung" (Indust-
riebereich C3) ein.
Ob für Geräte der Baugröße BG7 ein externes Netzfilter benötigt wird, hängt von der
Anschlussart und den örtlichen Gegebenheiten ab. Aus diesem Grund ist der Einsatz eines
Netzfilters jeweils individuell zu betrachten und im Zuge der Projektierung zu entscheiden.
um die Verwendung längerer Motorleitungen und die Einhaltung der EMV-Produktnorm
EN 61800-3 für die „allgemeine Erhältlichkeit" (Wohnbereich C1) zu erreichen, stehen
für die Geräte mit internem Netzfilter (BG1 bis BG5) zusätzliche externe Netzfilter zur
Verfügung.
MSD Servo Drive AC-AC Betriebsanleitung
3.7.6 Anschlussplan Vorladung (nur BG7)
Bezeichnung
G395-250
Sicherungen 1
250 A
Sicherungen 2, träge
Netzfilter (optional)
220 A
Netzdrossel (u
= 2%)
250 A
k
K1
225 A/ 110 kW / 230 V
(z. B. Siemens 3RT10
64-6AP36)
K2
12 A / 5,5 kW / 24 V (z. B. Siemens 3RT10 17-1AB01)
K3
7 A / 3 kW / 24 V (z. B. Siemens 3RT10 15-1AB01)
Empfohlene Daten für den Betrieb mit einem Asynchronmotor
Tabelle 3.8 Spezifikation der Anschluss-Peripherie
Verdrahten Sie die Vorladeschaltung entsprechend Bild 3.14 normgerecht mit kurz-
schlussfesten Leitungen. Die Anschlusswerte des internen Relais für die Klemmen X44/3,
4 betragen u
= 30 V DC, I
= 6 A. Verwenden Sie deshalb ein Hilfsschütz K3.
max
max
Steuerungsablauf
• Vorladung des Zwischenkreises
Schalter S1 „Netzversorgung Ein" wird eingeschaltet. Das Vorladeschütz K2 schließt
und der Zwischenkreis wird über interne Vorladewiderstände an Klemme X45 vorgela-
den. Das Hauptschütz K1 bleibt vorerst offen.
• Vorladung abgeschlossen
Bei einer definierten Zwischenkreis-Spannung wird der Kontakt des internen Relais an
Klemme X44/3,4 geschlossen. Das Hilfsschütz K3 schließt und schaltet das Haupt-
schütz K1 zu. Über ein Hilfskontakt (Öffner) an K1 wird das Vorladeschütz K2 geöff-
net. Der MSD Servo Drive AC-AC geht in Betriebsbereitschaft.
• Ausschalten
Über den Schalter S1 „Netzversorgung Aus" wird der Servoregler komplett vom Netz
getrennt.
30
Spezifikation
G395-325
G395-450
315 A
400 A
6 A
300 A
400 A
325 A
450 A
300 A / 160 kW /
400 A / 200 kW /
230 V (z. B. Siemens
230 V (z. B. Siemens
3RT10 66-6AP36)
3RT10 75-6AP36)
