Id.-Nr.: CA65642-002 Stand: 03/2012
moog

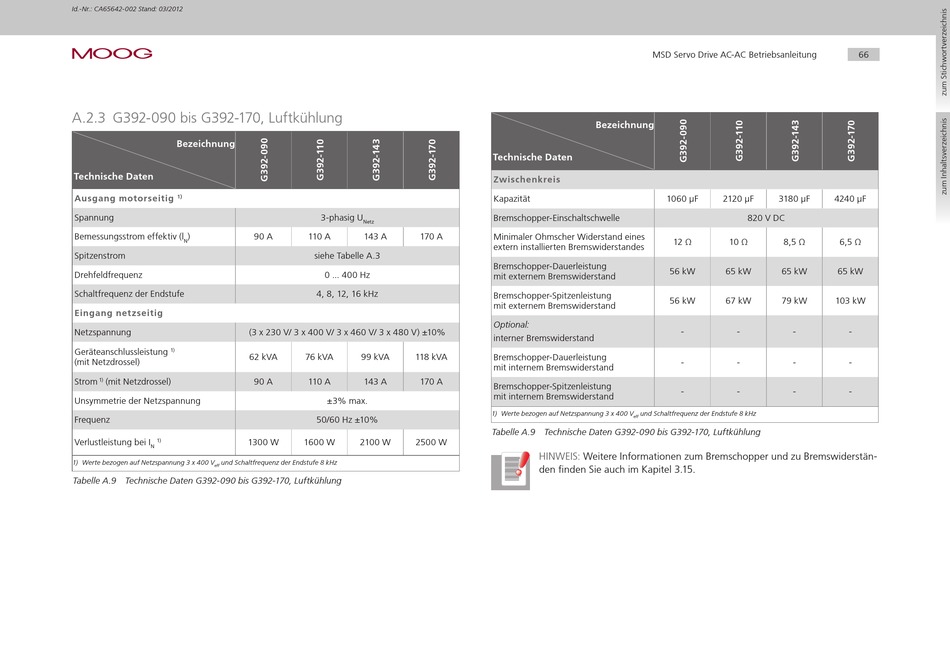

A.2.3 G392-090 bis G392-170, Luftkühlung
Bezeichnung
Technische Daten
Ausgang motorseitig
1)
Spannung
Bemessungsstrom effektiv (l
)
n
Spitzenstrom
Drehfeldfrequenz
Schaltfrequenz der Endstufe
Eingang netzseitig
Netzspannung
(3 x 230 V/ 3 x 400 V/ 3 x 460 V/ 3 x 480 V) ±10%
Geräteanschlussleistung
1)
62 kVA
(mit Netzdrossel)
Strom
1)
(mit Netzdrossel)
unsymmetrie der Netzspannung
Frequenz
Verlustleistung bei I
1300 W
1)
N
1) Werte bezogen auf Netzspannung 3 x 400 V
und Schaltfrequenz der Endstufe 8 kHz
eff
Tabelle A.9 Technische Daten G392-090 bis G392-170, Luftkühlung
3-phasig u
Netz
90 A
110 A
143 A
170 A
siehe Tabelle A.3
0 ... 400 Hz
4, 8, 12, 16 kHz
76 kVA
99 kVA
118 kVA
90 A
110 A
143 A
170 A
±3% max.
50/60 Hz ±10%
1600 W
2100 W
2500 W
MSD Servo Drive AC-AC Betriebsanleitung
Bezeichnung
Technische Daten
Zwischenkreis
Kapazität
1060 µF
Bremschopper-Einschaltschwelle
Minimaler Ohmscher Widerstand eines
extern installierten Bremswiderstandes
Bremschopper-Dauerleistung
56 kW
mit externem Bremswiderstand
Bremschopper-Spitzenleistung
56 kW
mit externem Bremswiderstand
Optional:
interner Bremswiderstand
Bremschopper-Dauerleistung
mit internem Bremswiderstand
Bremschopper-Spitzenleistung
mit internem Bremswiderstand
1) Werte bezogen auf Netzspannung 3 x 400 V
und Schaltfrequenz der Endstufe 8 kHz
eff
Tabelle A.9 Technische Daten G392-090 bis G392-170, Luftkühlung
HINWEIS:
Weitere Informationen zum Bremschopper und zu Bremswiderstän-
den finden Sie auch im Kapitel 3.15.
2120 µF
3180 µF
4240 µF
820 V DC
12 Ω
10 Ω
8,5 Ω
6,5 Ω
65 kW
65 kW
65 kW
67 kW
79 kW
103 kW
-
-
-
-
-
-
-
-
-
-
-
-
66
