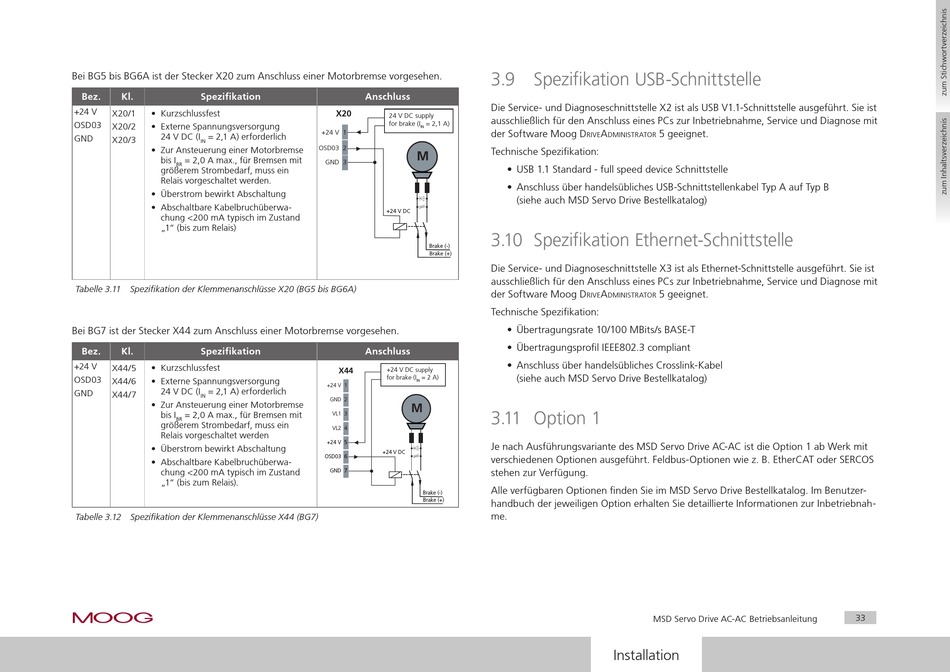

Bei BG5 bis BG6A ist der Stecker X20 zum Anschluss einer Motorbremse vorgesehen.
Bez.
Kl.
Spezifikation
+24 V
X20/1
• Kurzschlussfest
OSD03
X20/2
• Externe Spannungsversorgung
24 V DC (I
 = 2,1 A) erforderlich
GND
X20/3
IN
• Zur Ansteuerung einer Motorbremse
bis I
 = 2,0 A max., für Bremsen mit
BR
größerem Strombedarf, muss ein
Relais vorgeschaltet werden.
• Überstrom bewirkt Abschaltung
• Abschaltbare Kabelbruchüberwa-
chung <200 mA typisch im Zustand
„1" (bis zum Relais)
Tabelle 3.11 Spezifikation der Klemmenanschlüsse X20 (BG5 bis BG6A)
Bei BG7 ist der Stecker X44 zum Anschluss einer Motorbremse vorgesehen.
Bez.
Kl.
Spezifikation
+24 V
X44/5
• Kurzschlussfest
OSD03
X44/6
• Externe Spannungsversorgung
24 V DC (I
 = 2,1 A) erforderlich
GND
X44/7
IN
• Zur Ansteuerung einer Motorbremse
bis I
 = 2,0 A max., für Bremsen mit
BR
größerem Strombedarf, muss ein
Relais vorgeschaltet werden
• Überstrom bewirkt Abschaltung
• Abschaltbare Kabelbruchüberwa-
chung <200 mA typisch im Zustand
„1" (bis zum Relais).
Tabelle 3.12 Spezifikation der Klemmenanschlüsse X44 (BG7)
moog
Id.-Nr.: CA65642-002 Stand: 03/2012

3.9 Spezifikation uSB-Schnittstelle

Anschluss
Die Service- und Diagnoseschnittstelle X2 ist als uSB V1.1-Schnittstelle ausgeführt. Sie ist
X20
24 V DC supply
ausschließlich für den Anschluss eines PCs zur Inbetriebnahme, Service und Diagnose mit
for brake (I
= 2,1 A)
IN
der Software Moog D
+24 V 1
OSD03 2
Technische Spezifikation:
M
GND 3
+24 V DC

3.10 Spezifikation Ethernet-Schnittstelle

Brake (-)
Brake (+)
Die Service- und Diagnoseschnittstelle X3 ist als Ethernet-Schnittstelle ausgeführt. Sie ist
ausschließlich für den Anschluss eines PCs zur Inbetriebnahme, Service und Diagnose mit
der Software Moog D
Technische Spezifikation:
Anschluss
X44
+24 V DC supply
for brake (I
= 2 A)
IN
+24 V 1
GND 2
M

3.11 Option 1

VL1 3
VL2 4
+24 V 5
Je nach Ausführungsvariante des MSD Servo Drive AC-AC ist die Option 1 ab Werk mit
+24 V DC
OSD03 6
verschiedenen Optionen ausgeführt. Feldbus-Optionen wie z. B. EtherCAT oder SERCOS
stehen zur Verfügung.
GND 7
Alle verfügbaren Optionen finden Sie im MSD Servo Drive Bestellkatalog. Im Benutzer-
Brake (-)
Brake (+)
handbuch der jeweiligen Option erhalten Sie detaillierte Informationen zur Inbetriebnah-
me.
A
 5 geeignet.
rive
DministrAtor
• uSB 1.1 Standard - full speed device Schnittstelle
• Anschluss über handelsübliches uSB-Schnittstellenkabel Typ A auf Typ B
(siehe auch MSD Servo Drive Bestellkatalog)
A
 5 geeignet.
rive
DministrAtor
• Übertragungsrate 10/100 MBits/s BASE-T
• Übertragungsprofil IEEE802.3 compliant
• Anschluss über handelsübliches Crosslink-Kabel
(siehe auch MSD Servo Drive Bestellkatalog)
MSD Servo Drive AC-AC Betriebsanleitung
[
Installation
]
33
