2.2.3 Anschluss Kühlkreislauf
Der MSD Servo Drive AC-AC nimmt je nach Baugröße bis zu 0,5 l Kühlflüssigkeit auf.
Nach dem Trennen der Anschlüsse kann Restflüssigkeit im Gerät verbleiben und beim
Kippen auslaufen. Wir empfehlen die Verwendung einer tropffreien Flüssigkeitskupplung
(nicht im Lieferumfang enthalten), um ein Auslaufen der Kühlflüssigkeit zu verhindern
und das Trennen und Verbinden im befüllten Zustand zu ermöglichen.
1
2
3
4
5
Legende
1) Flüssigkeitsanschluss mit 3/8 Zoll Innengewinde
2) Tropffreier Schnellverschluss mit 3/8 Zoll Außengewinde
3) Tropffreie Flüssigkeitskupplung
4) Adapter für Schlauchanschluss
5) PuR (Polyurethan) Schlauch mit Schelle

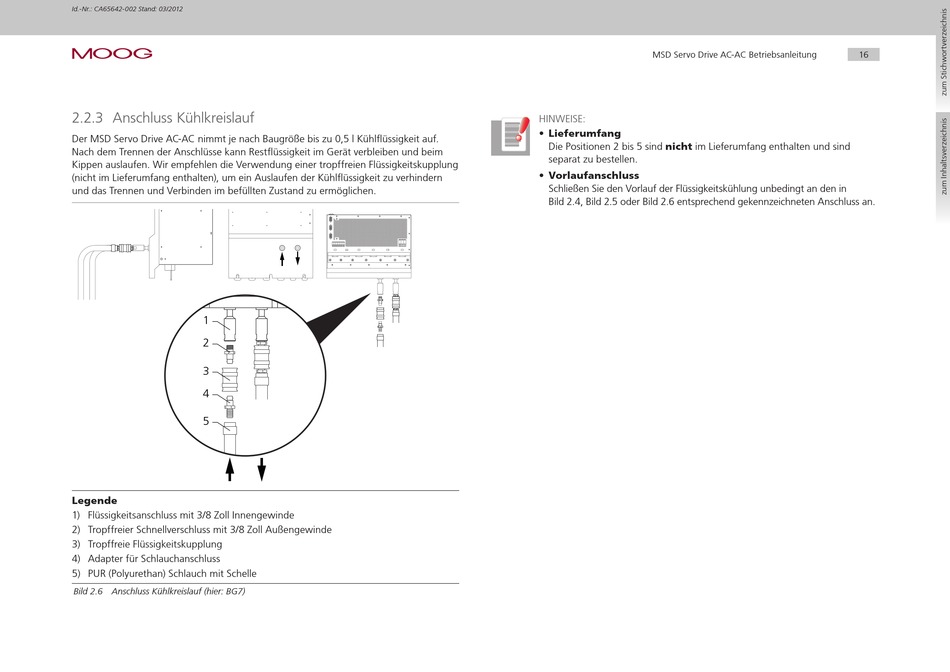

Bild 2.6 Anschluss Kühlkreislauf (hier: BG7)
MSD Servo Drive AC-AC Betriebsanleitung
HINWEISE:
• Lieferumfang
Die Positionen 2 bis 5 sind nicht im Lieferumfang enthalten und sind
separat zu bestellen.
• Vorlaufanschluss
Schließen Sie den Vorlauf der Flüssigkeitskühlung unbedingt an den in
Bild 2.4, Bild 2.5 oder Bild 2.6 entsprechend gekennzeichneten Anschluss an.
