Id.-Nr.: CA65642-002 Stand: 03/2012
moog

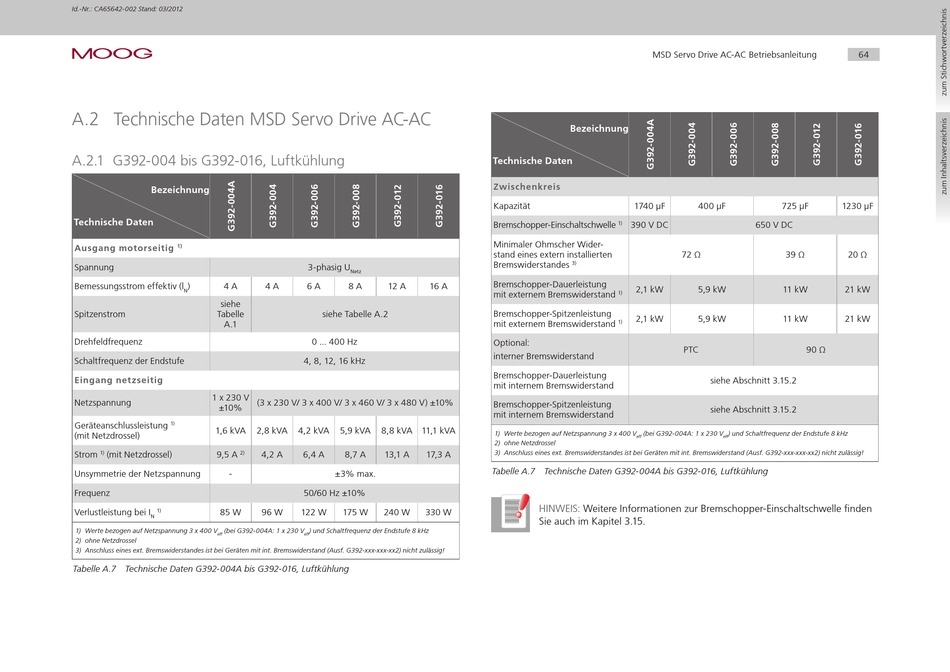

A.2 Technische Daten MSD Servo Drive AC-AC
A.2.1 G392-004 bis G392-016, Luftkühlung
Bezeichnung
Technische Daten
Ausgang motorseitig
1)
Spannung
Bemessungsstrom effektiv (l
)
4 A
N
siehe
Spitzenstrom
Tabelle
A.1
Drehfeldfrequenz
Schaltfrequenz der Endstufe
Eingang netzseitig
1 x 230 V
Netzspannung
±10%
Geräteanschlussleistung
1)
1,6 kVA
(mit Netzdrossel)
Strom
1)
(mit Netzdrossel)
9,5 A
2)
unsymmetrie der Netzspannung
-
Frequenz
Verlustleistung bei I
1)
85 W
N
1) Werte bezogen auf Netzspannung 3 x 400 V
(bei G392-004A: 1 x 230 V
eff
2) ohne Netzdrossel
3) Anschluss eines ext. Bremswiderstandes ist bei Geräten mit int. Bremswiderstand (Ausf. G392-xxx-xxx-xx2) nicht zulässig!
Tabelle A.7 Technische Daten G392-004A bis G392-016, Luftkühlung
3-phasig u
Netz
4 A
6 A
8 A
12 A
16 A
siehe Tabelle A.2
0 ... 400 Hz
4, 8, 12, 16 kHz
(3 x 230 V/ 3 x 400 V/ 3 x 460 V/ 3 x 480 V) ±10%
2,8 kVA
4,2 kVA
5,9 kVA
8,8 kVA 11,1 kVA
4,2 A
6,4 A
8,7 A
13,1 A
17,3 A
±3% max.
50/60 Hz ±10%
96 W
122 W
175 W
240 W
330 W
) und Schaltfrequenz der Endstufe 8 kHz
eff
MSD Servo Drive AC-AC Betriebsanleitung
Bezeichnung
Technische Daten
Zwischenkreis
Kapazität
1740 µF
Bremschopper-Einschaltschwelle
390 V DC
1)
Minimaler Ohmscher Wider-
stand eines extern installierten
Bremswiderstandes
3)
Bremschopper-Dauerleistung
2,1 kW
mit externem Bremswiderstand
1)
Bremschopper-Spitzenleistung
2,1 kW
mit externem Bremswiderstand
1)
Optional:
interner Bremswiderstand
Bremschopper-Dauerleistung
mit internem Bremswiderstand
Bremschopper-Spitzenleistung
mit internem Bremswiderstand
1) Werte bezogen auf Netzspannung 3 x 400 V
(bei G392-004A: 1 x 230 V
eff
2) ohne Netzdrossel
3) Anschluss eines ext. Bremswiderstandes ist bei Geräten mit int. Bremswiderstand (Ausf. G392-xxx-xxx-xx2) nicht zulässig!
Tabelle A.7 Technische Daten G392-004A bis G392-016, Luftkühlung
HINWEIS:
Weitere Informationen zur Bremschopper-Einschaltschwelle finden
Sie auch im Kapitel 3.15.
64
400 µF
725 µF
1230 µF
650 V DC
72 Ω
39 Ω
20 Ω
5,9 kW
11 kW
21 kW
5,9 kW
11 kW
21 kW
PTC
90 Ω
siehe Abschnitt 3.15.2
siehe Abschnitt 3.15.2
) und Schaltfrequenz der Endstufe 8 kHz
eff
