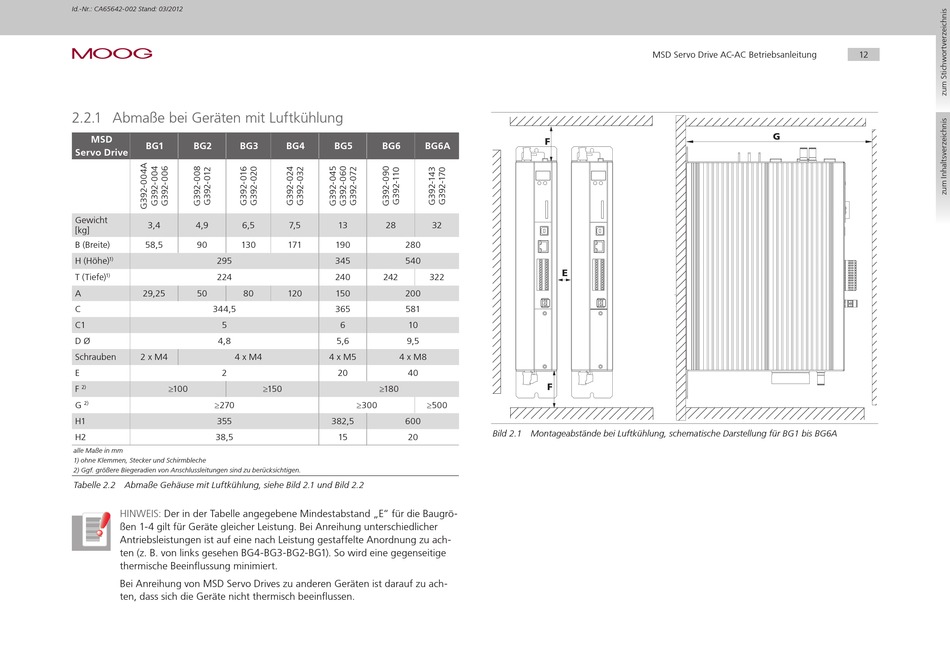

2.2.1 Abmaße bei Geräten mit Luftkühlung
MSD
BG1
BG2
BG3
Servo Drive
Gewicht
3,4
4,9
6,5
[kg]
B (Breite)
58,5
90
130
H (Höhe)
295
1)
T (Tiefe)
1)
224
A
29,25
50
80
C
344,5
C1
5
D Ø
4,8
Schrauben
2 x M4
4 x M4
E
2
F
≥100
2)
G
≥270
2)
H1
355
H2
38,5
alle Maße in mm
1) ohne Klemmen, Stecker und Schirmbleche
2) Ggf. größere Biegeradien von Anschlussleitungen sind zu berücksichtigen.
Tabelle 2.2 Abmaße Gehäuse mit Luftkühlung, siehe Bild 2.1 und Bild 2.2
HINWEIS:
Der in der Tabelle angegebene Mindestabstand „E" für die Baugrö-
ßen 1-4 gilt für Geräte gleicher Leistung. Bei Anreihung unterschiedlicher
Antriebsleistungen ist auf eine nach Leistung gestaffelte Anordnung zu ach-
ten (z. B. von links gesehen BG4-BG3-BG2-BG1). So wird eine gegenseitige
thermische Beeinflussung minimiert.
Bei Anreihung von MSD Servo Drives zu anderen Geräten ist darauf zu ach-
ten, dass sich die Geräte nicht thermisch beeinflussen.
BG4
BG5
BG6
BG6A
7,5
13
28
32
171
190
280
345
540
240
242
322
120
150
200
365
581
6
10
5,6
9,5
4 x M5
4 x M8
20
40
≥150
≥180
≥300
≥500
382,5
600
15
20
MSD Servo Drive AC-AC Betriebsanleitung
F
E
F
Bild 2.1 Montageabstände bei Luftkühlung, schematische Darstellung für BG1 bis BG6A
