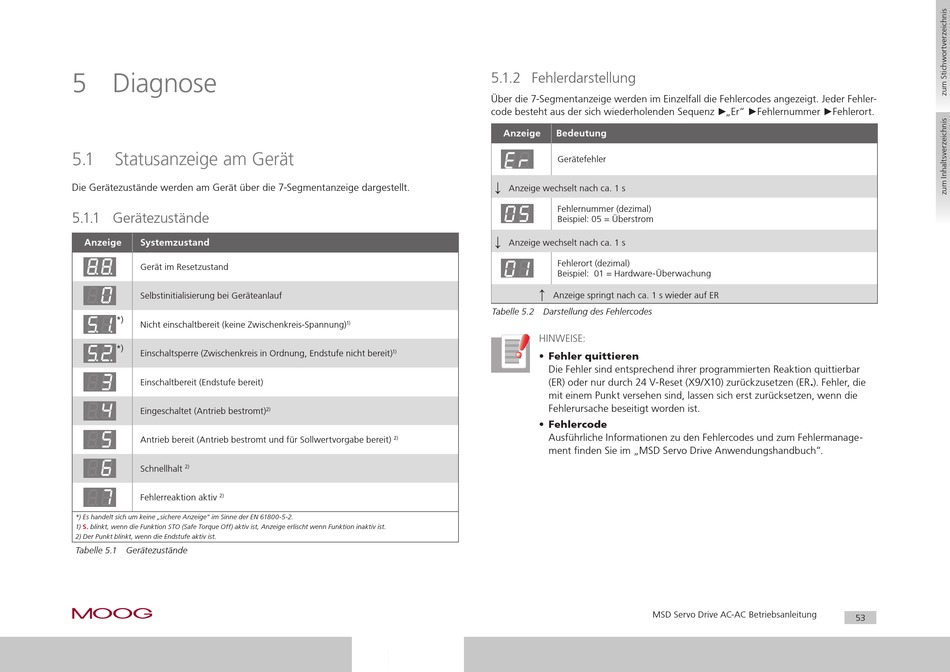

5 Diagnose
5.1
Statusanzeige am Gerät
Die Gerätezustände werden am Gerät über die 7-Segmentanzeige dargestellt.
5.1.1 Gerätezustände
Anzeige
Systemzustand
Gerät im Resetzustand
Selbstinitialisierung bei Geräteanlauf
*)
Nicht einschaltbereit (keine Zwischenkreis-Spannung)
*)
Einschaltsperre (Zwischenkreis in Ordnung, Endstufe nicht bereit)
Einschaltbereit (Endstufe bereit)
Eingeschaltet (Antrieb bestromt)
Antrieb bereit (Antrieb bestromt und für Sollwertvorgabe bereit)
Schnellhalt
2)
Fehlerreaktion aktiv
2)
*) Es handelt sich um keine „sichere Anzeige" im Sinne der EN 61800-5-2.
1)
S.
blinkt, wenn die Funktion STO (Safe Torque Off) aktiv ist, Anzeige erlischt wenn Funktion inaktiv ist.
2) Der Punkt blinkt, wenn die Endstufe aktiv ist.
Tabelle 5.1 Gerätezustände
moog
Id.-Nr.: CA65642-002 Stand: 03/2012
1)
1)
2)
2)
[
]
Diagnose
5.1.2 Fehlerdarstellung
Über die 7-Segmentanzeige werden im Einzelfall die Fehlercodes angezeigt. Jeder Fehler-
code besteht aus der sich wiederholenden Sequenz ►„Er" ►Fehlernummer ►Fehlerort.
Anzeige
Bedeutung
Gerätefehler
↓
Anzeige wechselt nach ca. 1 s
Fehlernummer (dezimal)
Beispiel: 05 = Überstrom
↓
Anzeige wechselt nach ca. 1 s
Fehlerort (dezimal)
Beispiel: 01 = Hardware-Überwachung
↑
Anzeige springt nach ca. 1 s wieder auf ER
Tabelle 5.2 Darstellung des Fehlercodes
HINWEISE:
• Fehler quittieren
Die Fehler sind entsprechend ihrer programmierten Reaktion quittierbar
(ER) oder nur durch 24 V-Reset (X9/X10) zurückzusetzen (ER.). Fehler, die
mit einem Punkt versehen sind, lassen sich erst zurücksetzen, wenn die
Fehlerursache beseitigt worden ist.
• Fehlercode
Ausführliche Informationen zu den Fehlercodes und zum Fehlermanage-
ment finden Sie im „MSD Servo Drive Anwendungshandbuch".
MSD Servo Drive AC-AC Betriebsanleitung
53
