A.2.6 G395-250 bis G395-450, Flüssigkeitskühlung
Bezeichnung
Technische Daten
Ausgang motorseitig
1)
Spannung
Bemessungsstrom effektiv (l
)
N
Spitzenstrom
Drehfeldfrequenz
Schaltfrequenz der Endstufe
Eingang netzseitig
Netzspannung
Geräteanschlussleistung (mit Netzdrossel)
Strom
1)
(mit Netzdrossel)
unsymmetrie der Netzspannung
Frequenz
Verlustleistung bei I
1)
N
1) Werte bezogen auf Netzspannung 3 x 400 V
und Schaltfrequenz der Endstufe 4 kHz
eff
4) Anschluss eines ext. Bremswiderstandes ist bei Geräten mit int. Bremswiderstand (G392-xxx-xxx-xx2) nicht zulässig!
5) Kühlleistung ausreichend auch bei optional internem Bremswiderstand

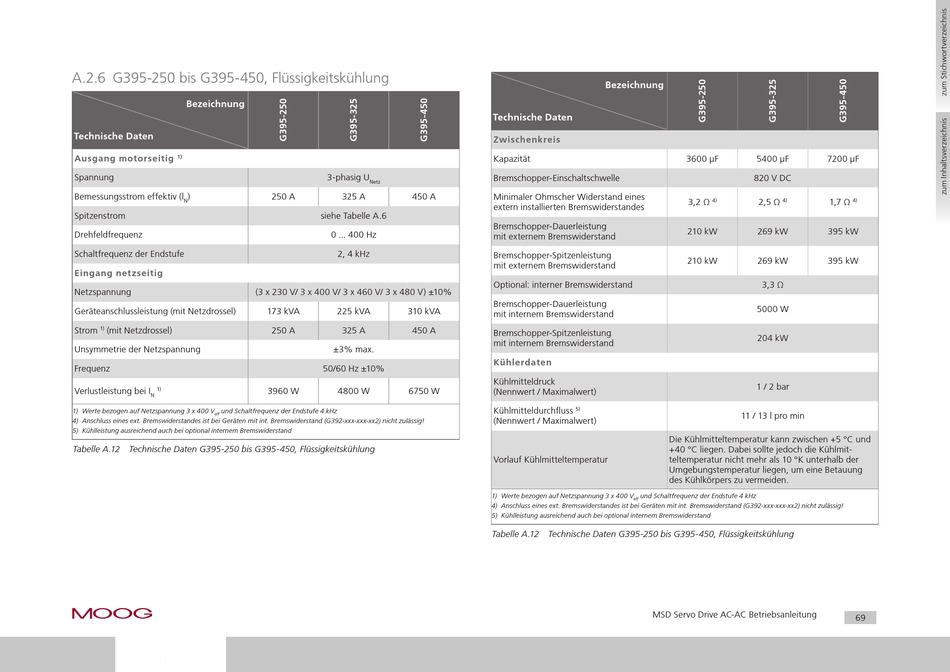

Tabelle A.12 Technische Daten G395-250 bis G395-450, Flüssigkeitskühlung
moog
[
]
Anhang
Id.-Nr.: CA65642-002 Stand: 03/2012
3-phasig u
Netz
250 A
325 A
450 A
siehe Tabelle A.6
0 ... 400 Hz
2, 4 kHz
(3 x 230 V/ 3 x 400 V/ 3 x 460 V/ 3 x 480 V) ±10%
173 kVA
225 kVA
310 kVA
250 A
325 A
450 A
±3% max.
50/60 Hz ±10%
3960 W
4800 W
6750 W
Bezeichnung
Technische Daten
Zwischenkreis
Kapazität
Bremschopper-Einschaltschwelle
Minimaler Ohmscher Widerstand eines
extern installierten Bremswiderstandes
Bremschopper-Dauerleistung
mit externem Bremswiderstand
Bremschopper-Spitzenleistung
mit externem Bremswiderstand
Optional: interner Bremswiderstand
Bremschopper-Dauerleistung
mit internem Bremswiderstand
Bremschopper-Spitzenleistung
mit internem Bremswiderstand
Kühlerdaten
Kühlmitteldruck
(Nennwert / Maximalwert)
Kühlmitteldurchfluss
5)
(Nennwert / Maximalwert)
Die Kühlmitteltemperatur kann zwischen +5 °C und
+40 °C liegen. Dabei sollte jedoch die Kühlmit-
Vorlauf Kühlmitteltemperatur
teltemperatur nicht mehr als 10 °K unterhalb der
umgebungstemperatur liegen, um eine Betauung
des Kühlkörpers zu vermeiden.
1) Werte bezogen auf Netzspannung 3 x 400 V
und Schaltfrequenz der Endstufe 4 kHz
eff
4) Anschluss eines ext. Bremswiderstandes ist bei Geräten mit int. Bremswiderstand (G392-xxx-xxx-xx2) nicht zulässig!
5) Kühlleistung ausreichend auch bei optional internem Bremswiderstand
Tabelle A.12 Technische Daten G395-250 bis G395-450, Flüssigkeitskühlung
MSD Servo Drive AC-AC Betriebsanleitung
3600 µF
5400 µF
7200 µF
820 V DC
3,2 Ω
2,5 Ω
1,7 Ω
4)
4)
4)
210 kW
269 kW
395 kW
210 kW
269 kW
395 kW
3,3 Ω
5000 W
204 kW
1 / 2 bar
11 / 13 l pro min
69
