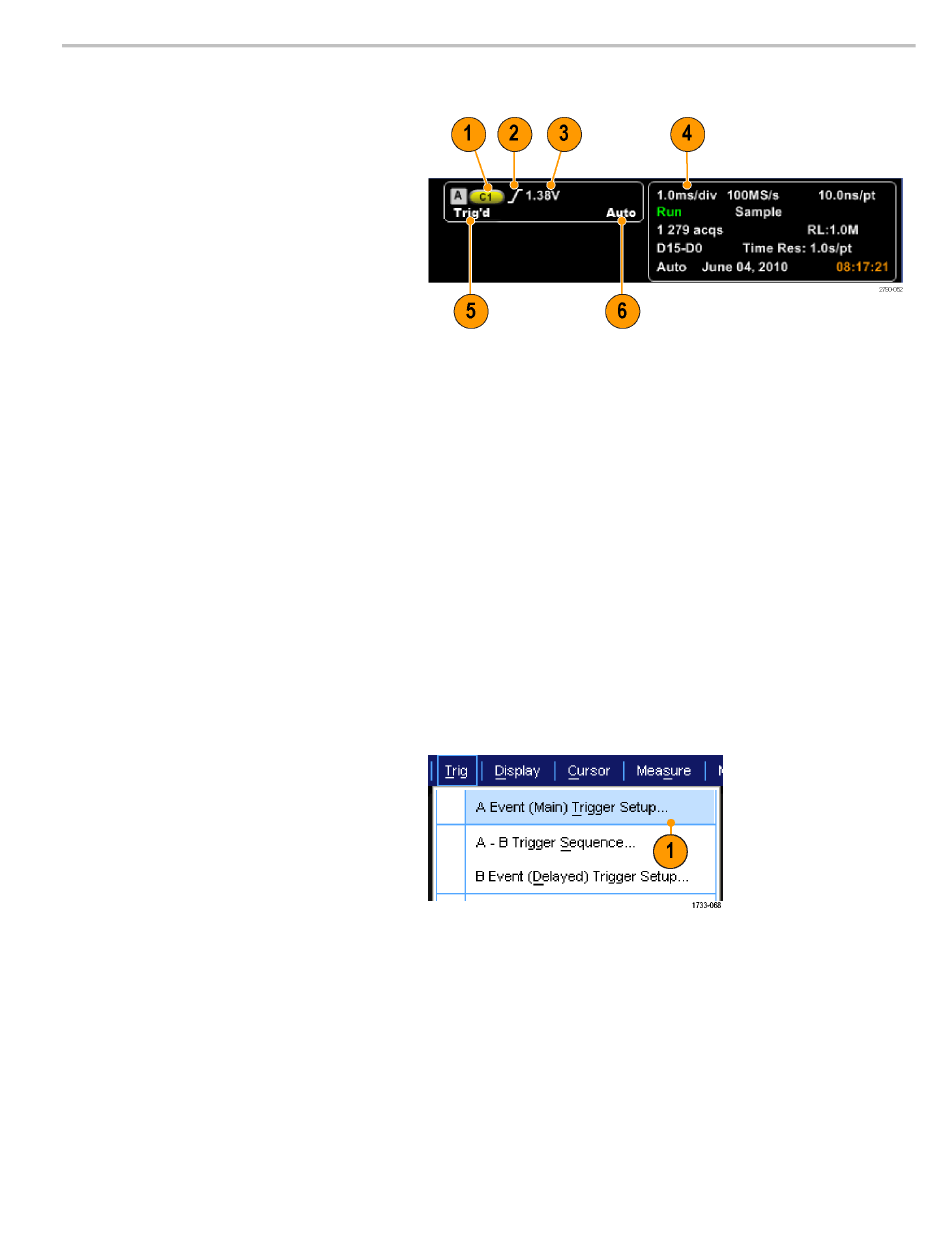

Um die Einstellungen einiger
Schlüssel-Triggerparameter schnell
zu bestimmen, überprüfen Sie die
Triggeranzeige unten in der Anzeige.
Die Anzeigen sind für Flanken- und
Komfort-Trigger unterschiedlich:
1. Triggerquelle A = Ch1
2. Triggerflanke = ansteigende Flanke
3. Triggerpegel
4. Zeitbasis
5. Überprüfen Sie die Messwerte ARM
(ARMIERT), READY (BEREIT) und
TRIG'D (GETRIGGERT), um den
Triggerstatus zu ermitteln.
6. Überprüfen Sie die Messwerte
Auto/Normal, um den Triggermodus zu
ermitteln.
Verwenden von A- (Haupt-) und B- (verzögerten) Triggern
Verwenden Sie den Ereignistrigger A (Haupt-Trigger) für einfache Signale oder in Kombination mit dem Ereignistrigger B
(verzögerter Trigger), um komplexere Signale zu erfassen. Nachdem das A-Ereignis aufgetreten ist, sucht das Triggersystem
nach dem B-Ereignis, bevor das Signal getriggert und angezeigt wird.
Trigger A
1. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Trigger > Einstellung
Ereignistrigger A (Haupt-Trigger)...) aus.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Pinpoint-Trigger
75
