Auto-Setup verändert gegebenenfalls die vertikale Position, um das Signal richtig zu positionieren. Mit Autoset kann
auch der vertikale Offset eingestellt werden.
Wenn ein oder mehrere Kanäle angezeigt werden und Sie Auto-Setup verwenden, wählt das Gerät den Kanal mit der
niedrigsten Nummer für die horizontale Skalierung und Triggerung aus. Sie können für jeden Kanal einzeln die vertikale
Skalierung steuern.
Wenn Sie Auto-Setup verwenden, ohne dass ein Kanal angezeigt wird, schaltet das Gerät auf Kanal eins (Ch 1)
und skaliert diesen.
Schließen Sie das Steuerungsfenster „Autoset Undo" (Auto-Setup rückgängig), indem Sie auf X klicken. Nachdem
dieses Fenster geschlossen wurde, können Sie immer noch den letzten Auto-Setup rückgängig machen, indem Sie den
Befehl „Undo Last Autoset" (Letzten Auto-Setup zurücksetzen) im Menü „Edit" (Bearbeiten) auswählen.
Sie können verhindern, dass sich das Steuerungsfenster „Autoset Undo" (Auto-Setup Rückgängig) automatisch öffnet,
indem Sie die Benutzereinstellungen im Menü „Utilities" (Dienstprogramm) ändern.
Tastkopfkompensation und Deskew
Zum Optimieren der Messgenauigkeit lesen Sie bitte in der Online-Hilfe zum Gerät nach und führen die folgenden
Prozeduren aus:
Passive Tastköpfe kompensieren
Kompensieren aktiver Tastköpfe
Deskew der Eingangskanäle vornehmen
Erfassungskonzepte
Erfassungshardware
Bevor ein Signal angezeigt wird, muss es den Eingangskanal passieren, in dem es skaliert und digitalisiert wird. Jeder Kanal
verfügt über einen dedizierten Eingangsverstärker und -digitalisierer. Jeder Kanal erzeugt einen digitalen Datenstrom, aus
dem das Gerät Signalaufzeichnungen extrahiert.

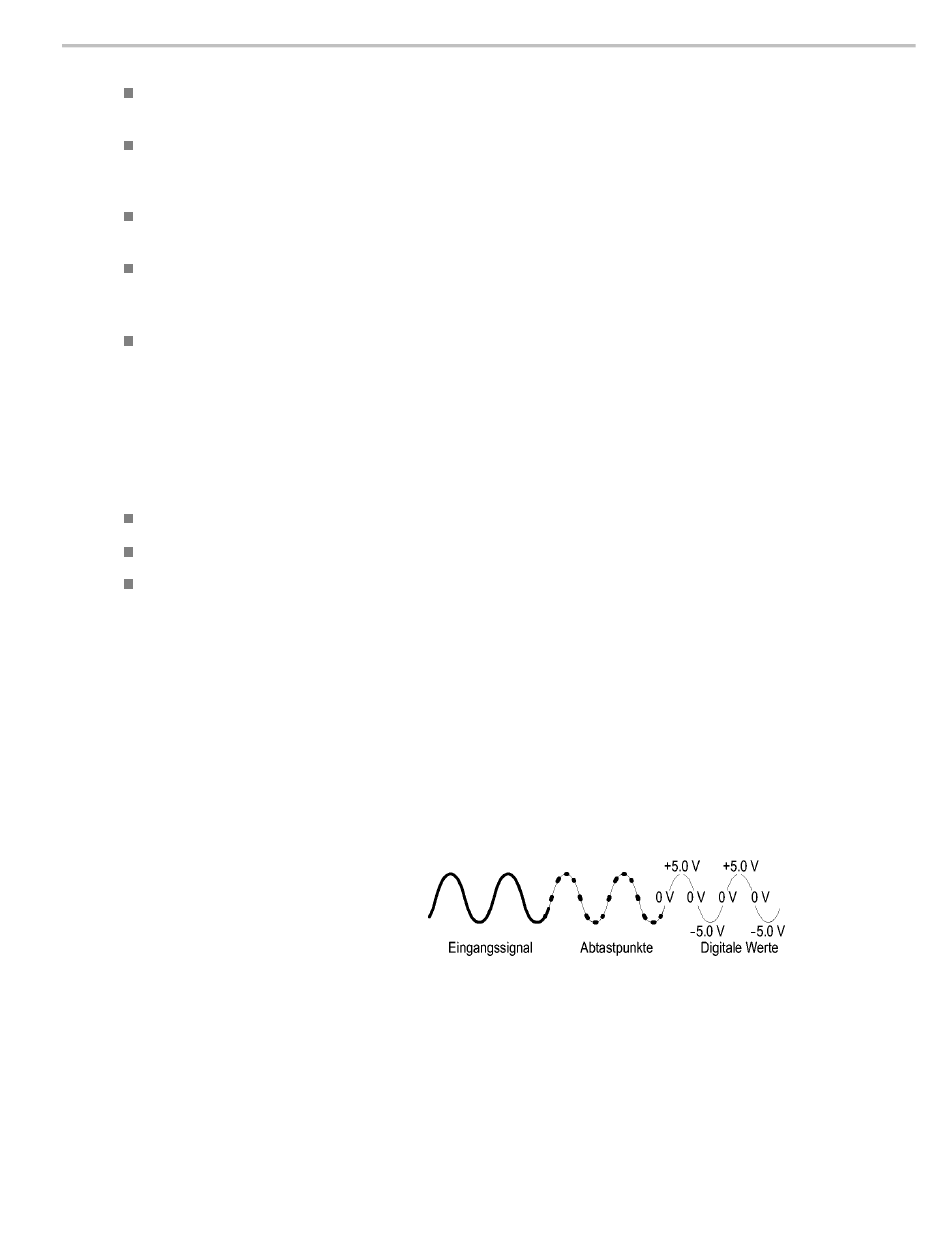

Abtastverfahren
Die Erfassung besteht aus dem Abtasten
eines analogen Signals, dem Konvertieren
des Signals in digitale Daten und
dem Zusammenstellen der Daten in
einer Signalaufzeichnung, die dann im
Erfassungsspeicher gespeichert wird.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Erfassung
37
