Triggern mit B-Ereignisabtastung
Verwenden einer A->B-Sequenz-B-Ereignisabtastung, um überlappende Augendiagramme zu erstellen, die durch ein
A-Triggerereignis synchronisiert oder initiiert werden.
B-Ereignisabtastung ist bei Geräten der Serien MSO5000B und DPO5000B nicht verfügbar.
Triggern auf n-tes Ereignis erfasst das n-te B-Ereignis, das nach dem A-Ereignis auftritt für alle Erfassungen.
B-Ereignisabtastung erhöht den B-Ereigniswert, um unterschiedliche Bereiche des Signals zu erfassen.

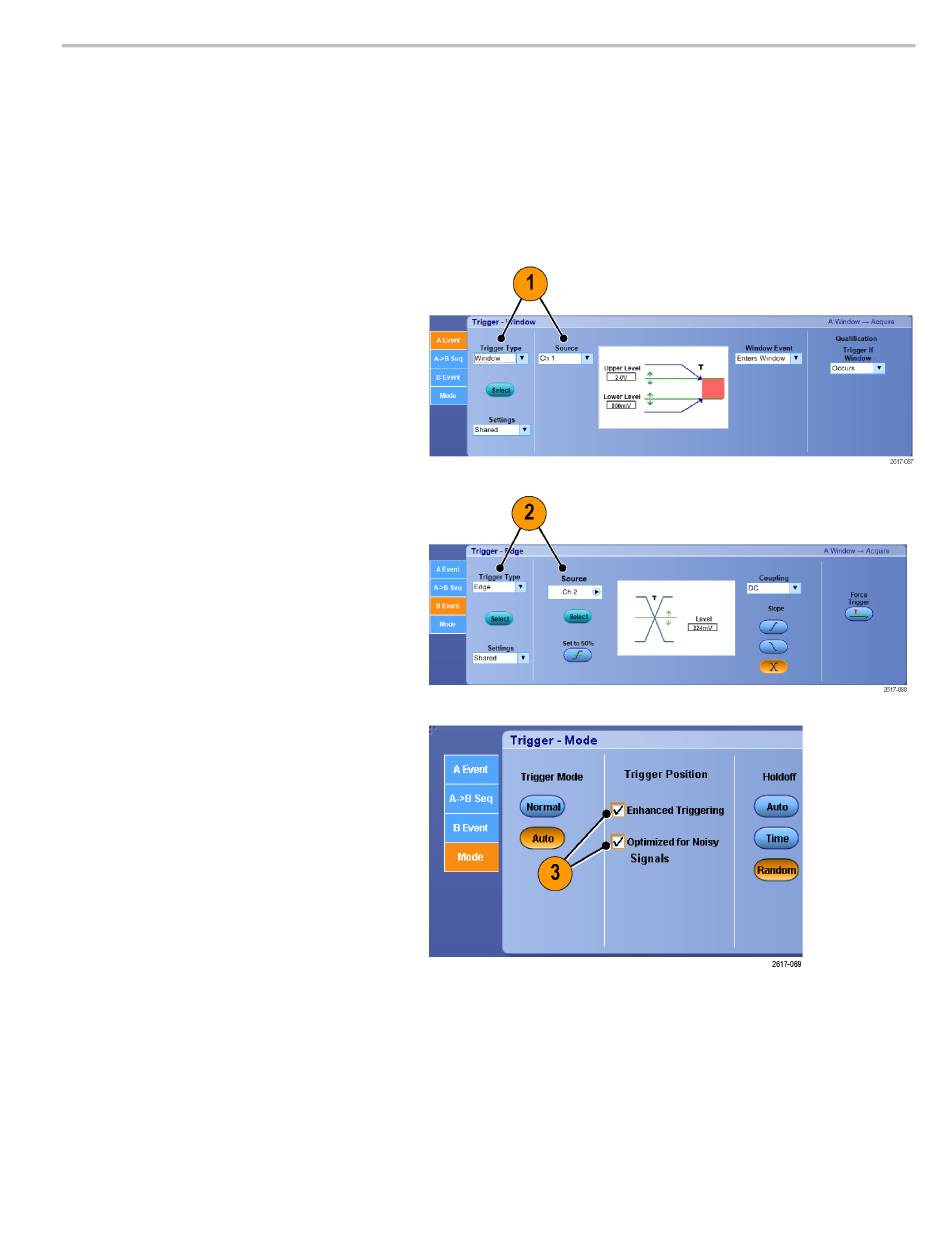

1. Legen Sie Art und Quelle für den
A-Trigger auf der Registerkarte „A Event"
(Ereignistrigger A) fest.
2. Legen Sie Art und Quelle für den
B-Trigger auf der Registerkarte „B Event"
(Ereignistrigger B) fest.
3. Zum genaueren Platzieren des Triggers
auf der Anzeige aktivieren Sie Enhanced
Triggering (Verbesserte Triggerung).
Um den Trigger exakter auf Störsignalen
zu positionieren, aktivieren Sie auch die
Option Optimized for Noisy Signals
(Optimiert für Störsignale).
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Pinpoint-Trigger
79
