Analyse von Signalen

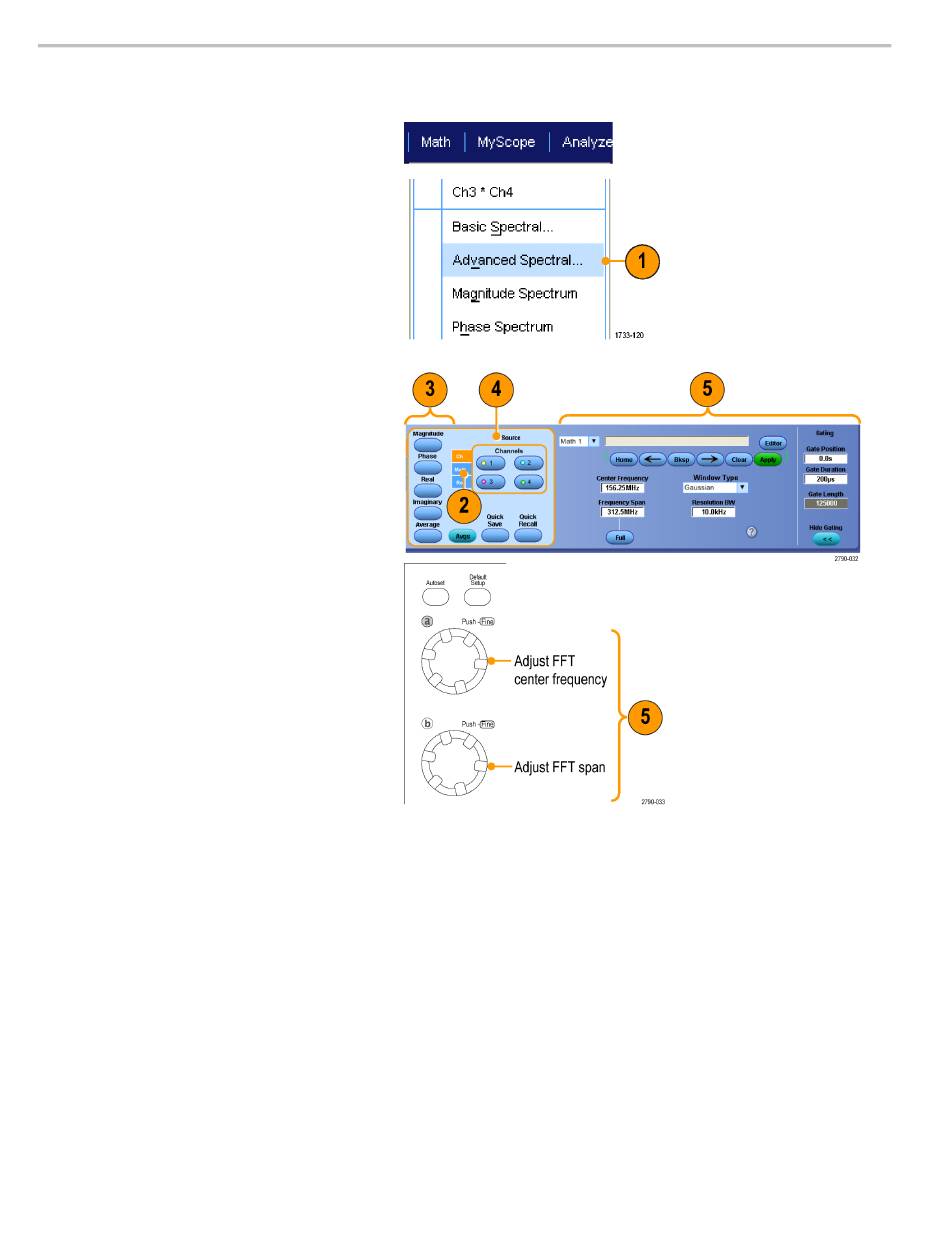

Gehen Sie folgendermaßen vor, um einen fortgeschrittenen spektralen Math-Ausdruck zu erstellen.
1. Wählen Sie Math > Advanced
Spectral... (Mathematik >
Fortgeschritten spektral) aus.
2. Wählen Sie das Math-Signal, das Sie
definieren möchten.
3. Klicken Sie auf den Typ des spektralen
Signals, das Sie erstellen möchten.
Wenn Sie ein Signal neu definieren
möchten, klicken Sie auf Clear
(Löschen).
4. Wählen Sie das Quellsignal aus.
5. Stellen Sie das spektrale Signal mit den
Steuerelementen im Steuerungsfenster
Spectral Setup (Spektral einrichten) und
den Mehrfunktions-Drehknöpfen ein.
138
Serien MSO/DPO70000DX, MSO/DPO70000C und DPO7000C
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
