Pinpoint-Trigger
Triggerung auf einen parallelen Bus
Eingrenzung eines Problems durch Triggerung auf einen parallelen Bus. Geräte der Serie MSO können digitale Kanäle
als Komponenten eines parallelen Busses verwenden.

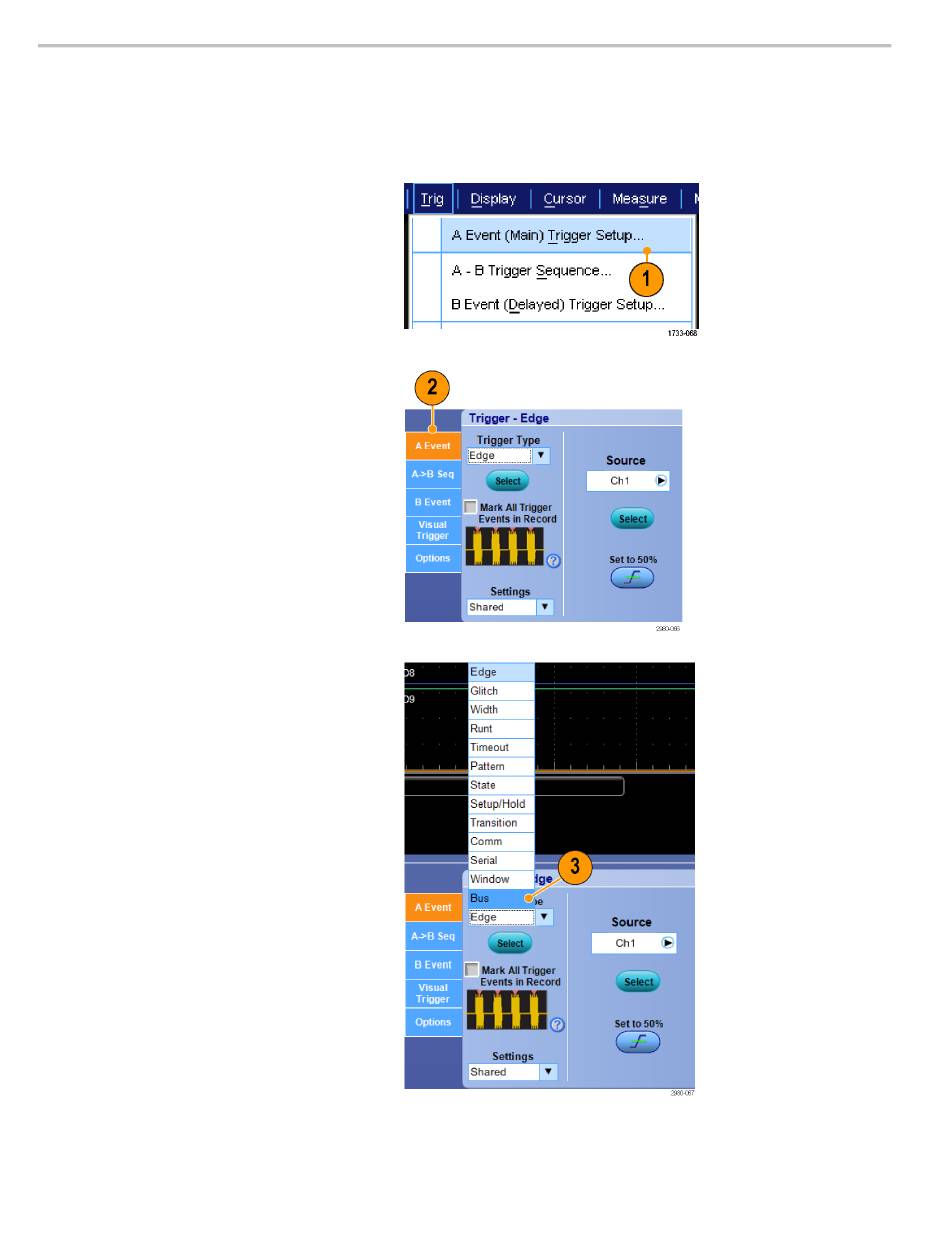

1. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Trigger > Einstellung
Ereignistrigger A (Haupt-Trigger)...) aus.
2. Wählen Sie die Registerkarte A Event
(A-Ereignis).
3. Wählen Sie den Triggertyp Bus.
82
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
